時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010
HBX系列雙線導軌載重120KG沒有問題，我們知道步進電機轉速越高扭矩越小，所以速度盡量控制在低速狀態，客戶選擇HBX2005-200D這款導程為5MM的導軌滑臺，客戶想達到50MM/s的速度選用一款什么樣的電機合適呢？ 2005是指滾珠絲杠直徑20MM，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米 如果移動速度為50MM/s，那么一秒鐘電機就需要轉10圈，一分鐘點擊需要轉600圈，對于普通的開環步進電機來說速度太快了，扭矩會降低的非常大。有些客戶可能需要更好一點的轉速，那么此時選擇閉環步進電機是一個非常好的選擇（****在1200轉以下），用到600轉時扭矩下降的還不是那么快

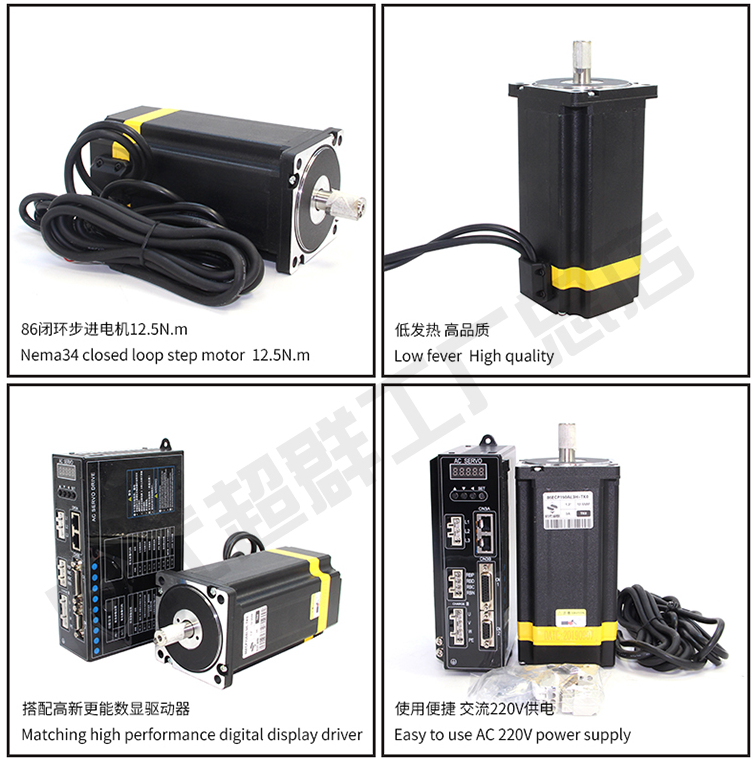

86系列全數字閉環高速恒扭矩伺服步進套裝 編碼器電機86ECP150ALC-TK0靜轉矩12.5Nm，編碼器1000P。編碼器線長和電機線長為2000mm。基本參數如下
特性曲線圖如下
配套驅動器ZDM-3722基本型驅動器是基于DSP控制的開環三相步進電機驅動器。它是將先進的DSP高性能電機控制芯片和三相逆變驅動模塊結合在一起所構成的新一代全數字式步進電機驅動器。驅動電壓為AC60V-270V，適配電流在7A以下、外徑86-130mm的各種型號的三相混合式步進電機。
該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達60000步/轉，電機轉速****可以到3000RPM以上。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
