這兩天遇到一個客戶，新買的ZD-3HE2270M驅動器，接上電機和控制信號線后，供給脈沖電機就是不走 那么我們今天來講一下如何判定這個驅動器是好還是壞 首先我們需要準備一臺好的步進電機，和一臺ZD-3HE2270M

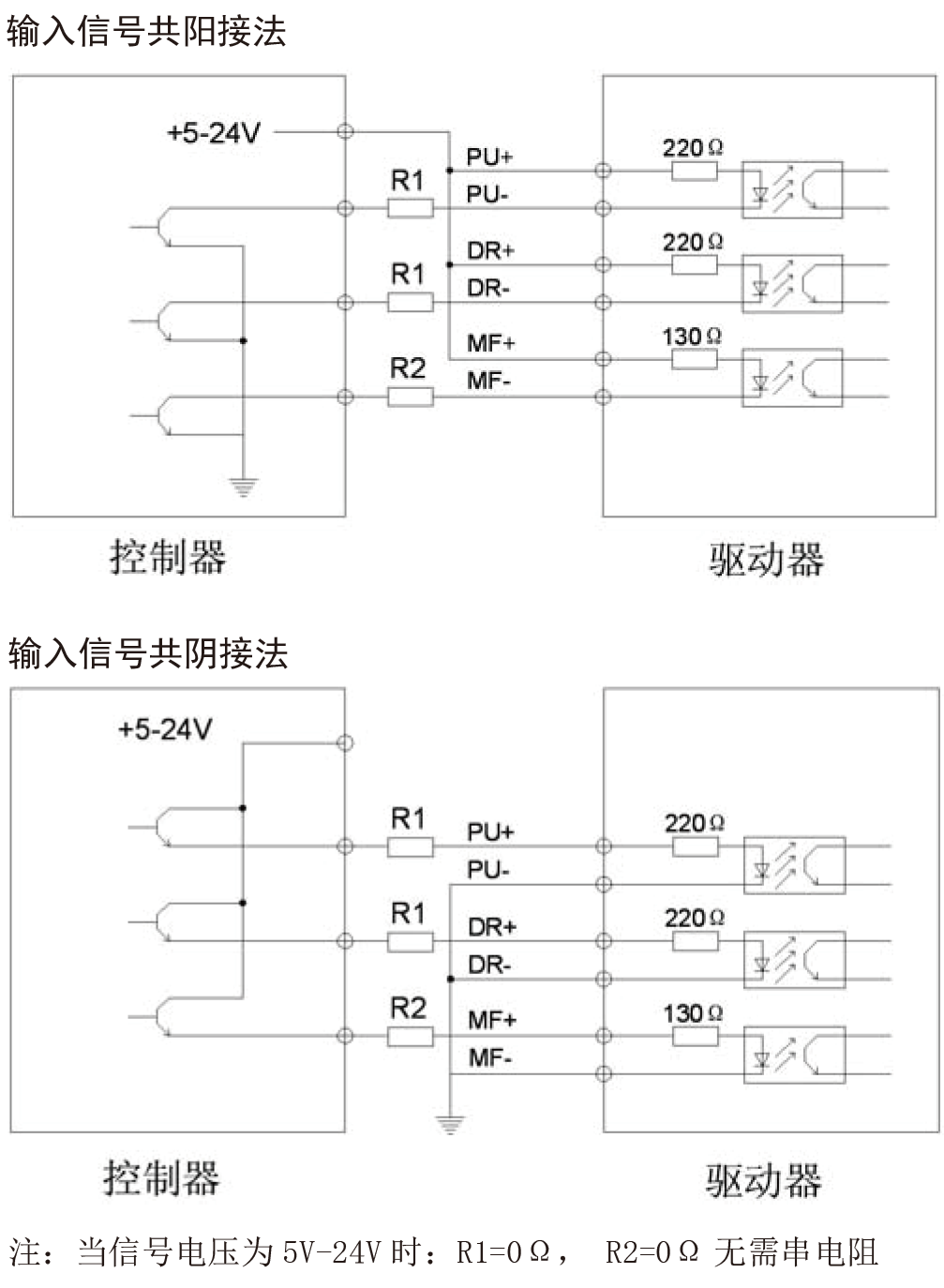

將電機和驅動器接起來，確保驅動器薄碼開關都在OFF狀態，然后通電，如果第6號撥碼開關在ON狀態，那么驅動一定會上電不亮，容易使得客戶認為驅動燒壞了;如果上電后，電機能鎖定，并且驅動器也沒有報警現象的話那么我們就把電斷掉，然后將驅動器電流調至和電機電流相匹配的狀態然后將控制信號線接通，如圖 在此時上電，并且供給脈沖信號，如果點有嗡嗡聲并且電機一直在震動，那么我們可以去檢查一下電流薄碼開關，還有供給的脈沖頻率，一般電流過低或者脈沖頻率過高，都會使得驅動器一直在原地嗡嗡響。 如果電機并沒有嗡嗡聲而且電機也沒有在動，那么我們可以給一下內部脈沖，看電機是否有運轉，如果沒有運轉那么驅動模塊有可能壞了，如果運轉了那么就代表外部信號沒有供給進去，那么我們可以先檢測一下驅動器控制端口是否燒壞。 準備一個24V開關電源，將電源的正極接到控制信號脈沖正極端口，將脈沖信號負極端口引一根導線出來和開關電源的負極做一個點動導通斷開的動作，然后看電機是否有動作，如果電機走了就代表驅動器沒有任何問題，如果電機不走，那么驅動器控制信號端口有可能已經被燒壞了建議更換驅動器。 如果電機和驅動沒有任何問題的話，那么可以檢查一下控制信號線是否有斷裂的，或者控制信號并沒有輸出給到驅動器
