通用型手搖編碼器E6B2-CWZ6C這款編碼器如何帶動步進電機運行

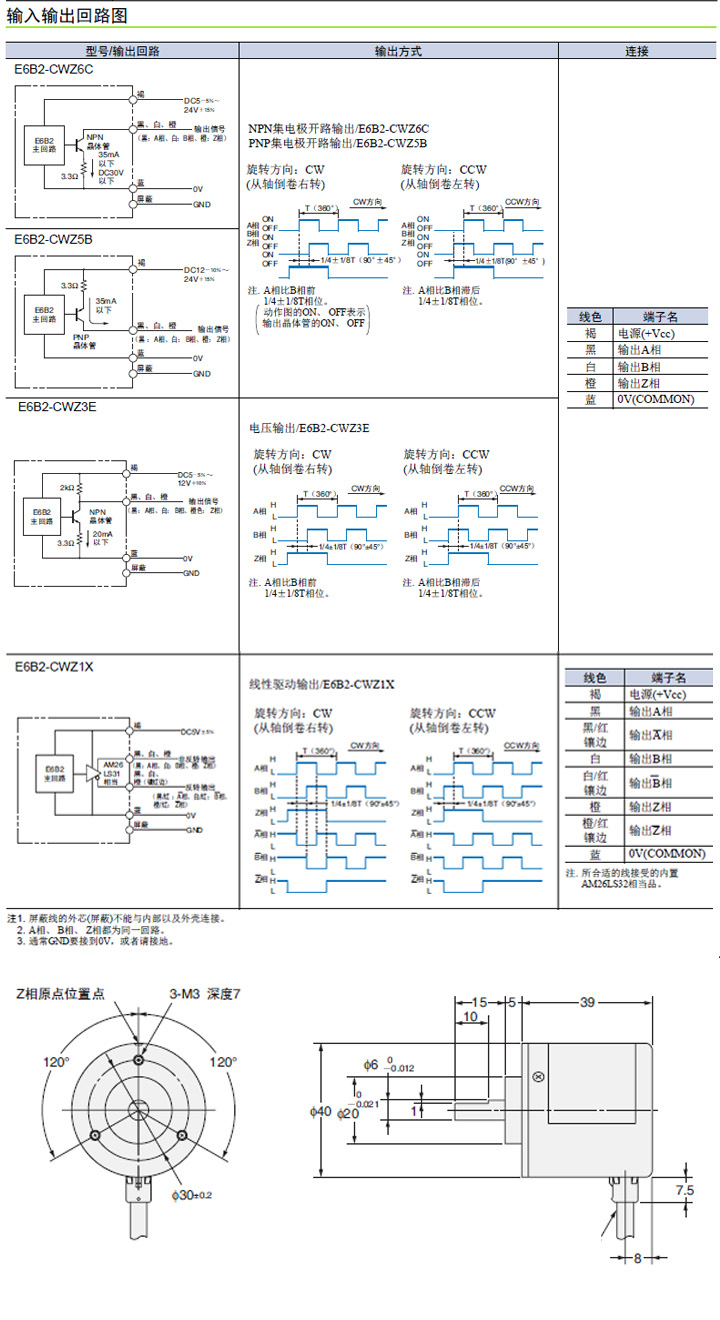

根據(jù)如圖所示回路信號，那么我們首先需要給編碼器供電（即此款編碼器的褐色和藍色）一般是5V，然后我們需要將5V正極接到步進驅動器的脈沖正和方向正上，然后將A相信號接到驅動器脈沖負上，B相信號接到驅動器方向負上，然后旋轉編碼器，電機就會隨著編碼器的旋轉而旋轉（此處有個前提，步進電機設定的細分數(shù)一定很低）
