客戶想利用步進電機帶滾珠絲桿直線導軌，拖動300KG負載，那么選多大的電機合適呢？選用多大的絲桿合適呢？ 為客戶推薦導軌如下：

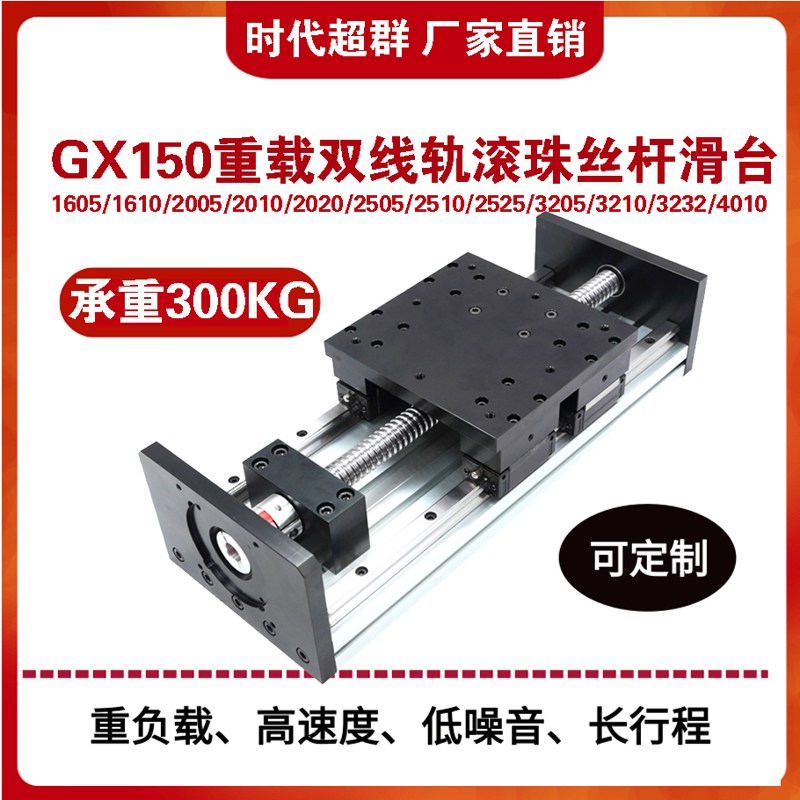

上圖為HBX150型導軌滑臺，選用2010的絲桿移動速度達到100MM/S完全沒有問題，此導軌精密、堅固，可單軸使用，可用于多軸組合，可模組化應用，結構簡潔，可節省機械設計空間，具有多種安裝與連接方式和附件可供設計選擇，可搭配多種馬達與馬達控制調節器，可多點定位與多段控制，選用合適的附件，可提高組裝效率，滿足設計上不同的精度要求。
HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，2510，可配86/110/130系列步進電機。 客戶要想推動300kg負載，速度要求相對高一些，可以選用下邊這款28NM的步進電機

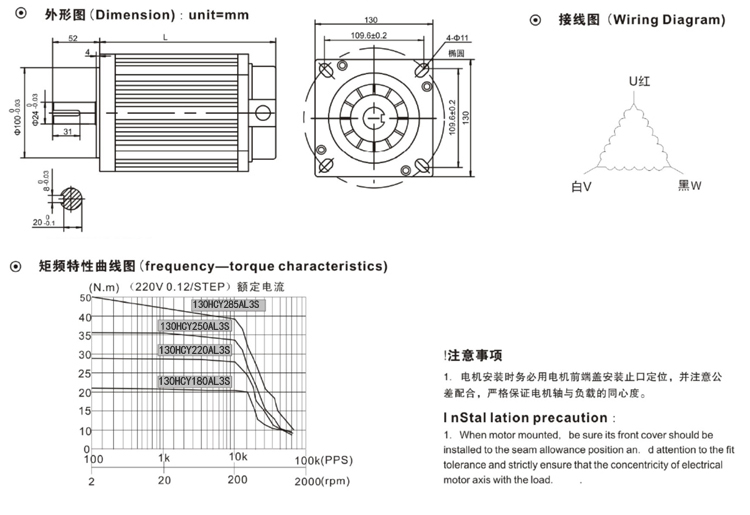

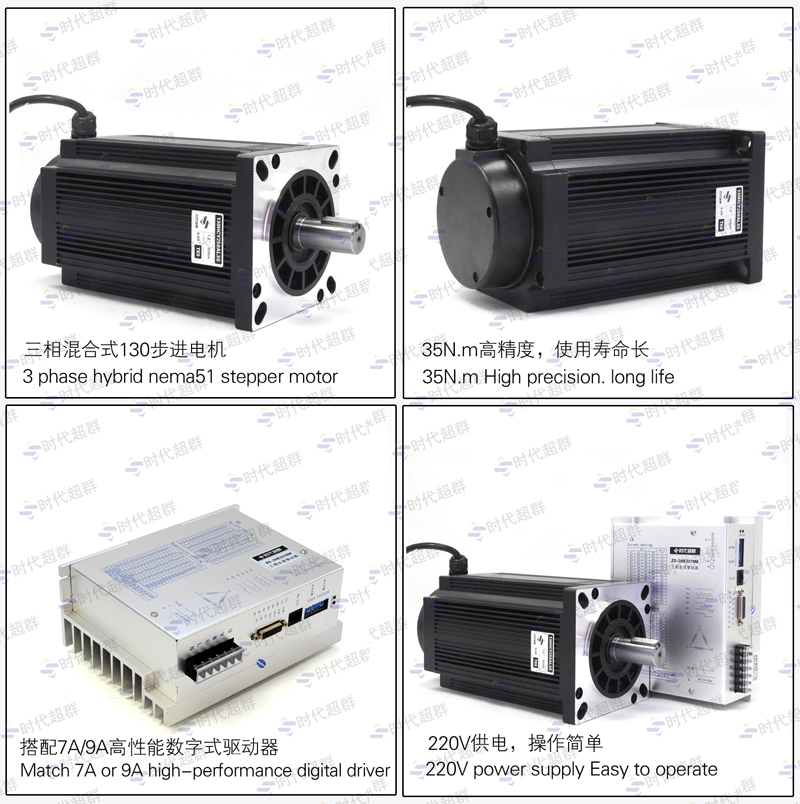

時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。130HCY220AL3S-TK1三相混合式步進電機 步距角1.2°，扭矩28Nm，電流6.8A，機身長220MM，軸徑Φ19MM，鍵6，出軸長52mm， 具體尺寸如下
配套驅動ZD-3HE2270M三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流 1.2A/相到7.0A/相分 16檔可調；設有16檔等角度恒力矩細分，****分辨率 60000步/轉,其它細分可定制完成；****反應頻率可達 200Kpps；步進脈沖停止超過 100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相 57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。
具體產品特點如下： ·單電源輸入，電壓范圍：AC110V ～ 220V ·驅動電流 1.2A/ 相到 7.0A/ 相分 16 檔可調 ·設有 16 檔等角度恒力矩細分，****分辨率 60000 步 / 轉 ,其它細分可定制完成 ·****反應頻率可達 200Kpps ·步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半，有效降低電機發熱 ·接口信號光耦隔離 ·內部強電、弱電光耦隔離 ·信號電平：5V ～ 24V 兼容 ·工作溫度：-30℃～ 85℃ ·適配電機：三相 57、86、110、130、150 系列高15:12:56壓電機 ·相位記憶功能（注：輸入停止超過 3 秒后，驅動器自動記憶當時電機相位，重新上電或 MF 信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。 ·帶電機電感量調節功能，適配電機發揮****效能
聯系方式：QQ:467102884 電話：13811070445（劉女士）
