增益調諧 增益調諧是通過調整伺服增益參數組合（轉動慣量比、位置環增益、速度環 比例增益、速度環積分時間、指令濾波器等）來優化伺服響應性能的功能。調整 伺服增益時，必須考慮各參數間的相互作用影響,因此需平衡調整各增益參數值， 不可進行極端設置。 一般情況下，高剛性機械可通過提高伺服增益來提高響應性。而對于低剛性 機械，提高伺服增益反而可能會產生振動，帶來負面作用。此時，可以通過降低 剛性等級或伺服單元的各種振動抑制功能來抑制振動。

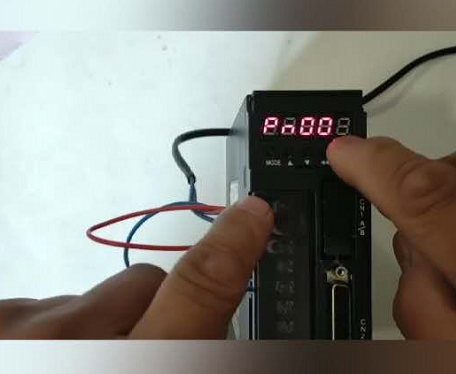

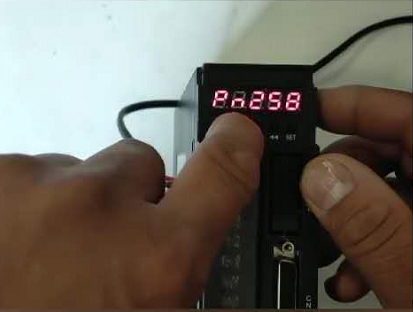

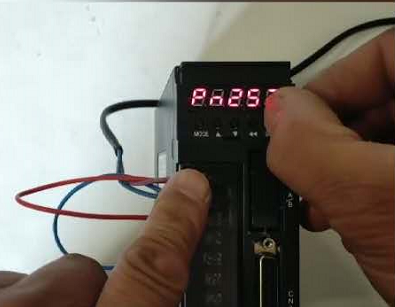

把PN-003 內部使能改成“0”按SET鍵保存。 把FN-018 按SET鍵， 這時電機自由旋轉，把測出的剛性數值記錄下來。 再找到PN-257參數，寫到這個參數里（如果測出的是15就寫5就可以了，慢慢調） 再找到PN-258把258的參數改成“1”。 如果抖動呢，我們?cè)僬{(diào)257 和259這兩個數值，257這個數值往上調，259這個數值往下調。調完確認保存。

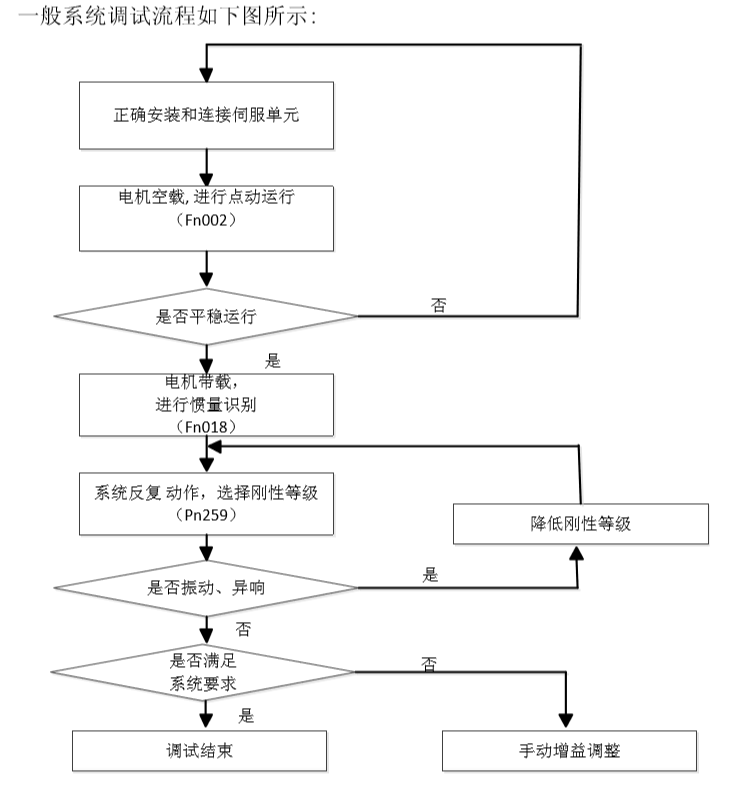

如下圖所示：

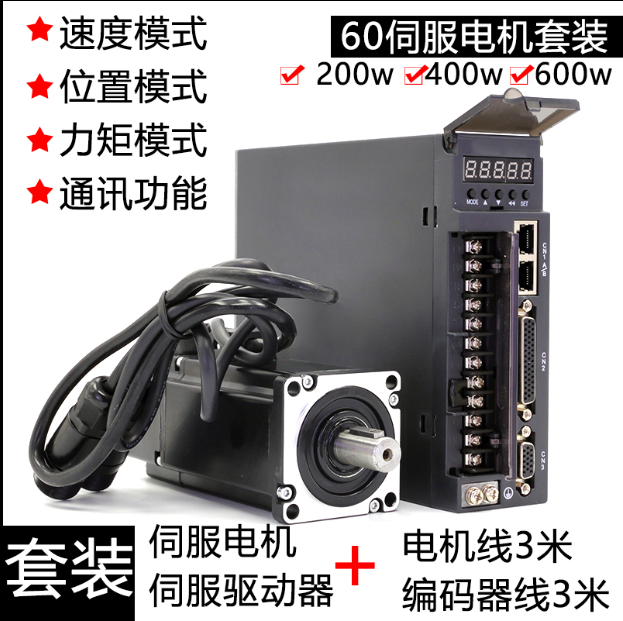

此方法可應用于，40/60/80/110/130系列的伺服電機
