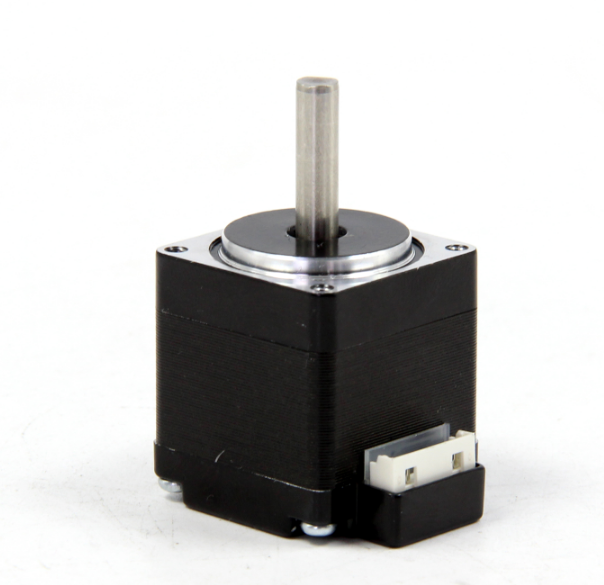

上圖為一款體積小巧28法蘭機身長24MM步進電機，步距角1.8°，工作電流1A，保持轉矩：0.1Nm。電阻5Ω，電感1.5MH，溫升85K Max，環境溫度-24℃-+80℃，絕緣等級：B級，這款電機可用于貼片機。
產品尺寸圖如下：
電器原理圖如下：
這總電機由于電流非常小，用一般的驅動器會發熱比較大，所以我們建議使用我公司的ZD-2HD318驅動器，性能穩定，發熱小，驅動0-1.8A電流可調
ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；****輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。 主要功能： ·整步、2、4、8、16、32、64、128細分可調 ·短路、過流、過熱保護功能自動保護 ·自動半流鎖定，減少待機發熱 ·支持脫機、使能、鎖定等功能 聯系方式：QQ:467102884 電話：13811070445（劉女士）
