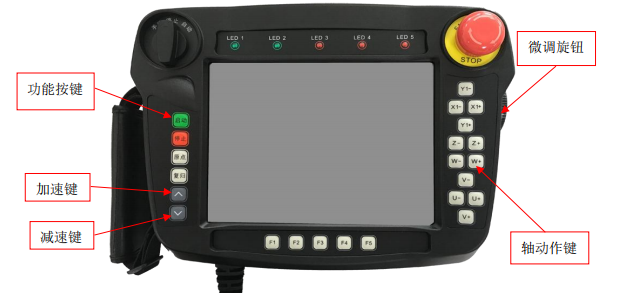

1、外觀及說明
2.2、按鍵功能說明 2.2.1、狀態選擇開關 手控器的狀態分為 3 種，分別為手動狀態、停止?fàn)顟B(tài)、自動狀態。 【手動】 ：將狀態選擇開關打到左邊即進入手動狀態，顯示屏左上角圖標即變成 如圖 在此狀態下可以進行手動操作和編寫程序。 【停止】：將狀態選擇開關打到中間即進入停止?fàn)顟B(tài)，顯示屏左上角圖標即變成 如圖 在此狀態下可以進行參數設定。 【自動】：將狀態選擇開關打到右邊即進入自動狀態，顯示屏左上角圖標即變成 如圖 在此狀態下可以進行全自動以及相應設置。 2.2.2、功能按鍵 【啟動】鍵：自動狀態下按下【啟動】鍵機械手進入自動運行狀態。停止?fàn)顟B(tài)下先按 一 下【復歸】鍵再按【啟動】鍵機械手進行原點復歸動作。 【停止】鍵：功能 1：全自動狀態下，按下此鍵，則系統進入單循環模式程序運行到模 組結束后停止，如果再按 一 次（連續兩次按）【停止】鍵則機械 手立即停止運行。 功能 2：在出現報警的時候在停止?fàn)顟B(tài)下按此鍵可清除掉已經解決的報警。 【原點】鍵：在停止?fàn)顟B(tài)下，按下此鍵，再按下【啟動】鍵，則開始進行原點復歸動作。 注：可在此按鍵中選擇回原點的方式以及回原點的順序，詳情設置可查看 3.2.16 章節原點指令 功能說明。 【復歸】鍵：按一下【復歸】鍵再按一下【啟動】鍵所有軸依次回到原點位置。 注：也可在此按鍵里加入其他指令，詳情設置可查看 3.1 章節。 【加速/減速】鍵：用于調整手動與自動時的全局速度。 微調旋鈕 軸動作鍵 加速鍵 功能按鍵 減速鍵工業機器人 操作界面 3 2.2.3、軸動作鍵 X+鍵:按此鍵軸以當前速度向正方向移動； X-鍵:軸以當前速度向負方向移動。 Y+鍵:按此鍵軸以當前速度向正方向移動； Y-鍵:軸以當前速度向負方向移動。 Z+鍵:按此鍵軸以當前速度向正方向移動； Z-鍵:軸以當前速度向負方向移動。 U+鍵:按此鍵軸以當前速度向正方向移動； U-鍵:軸以當前速度向負方向移動。 V+鍵:按此鍵軸以當前速度向正方向移動； V-鍵:軸以當前速度向負方向移動。 W+鍵:按此鍵軸以當前速度向正方向移動； W-鍵:軸以當前速度向負方向移動。 聯系人： 李工 微信同步15801399809
|
