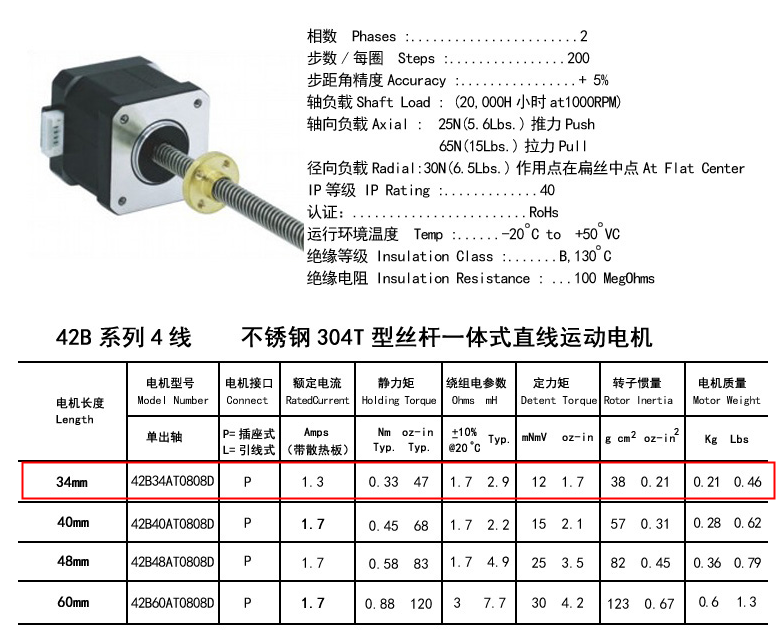

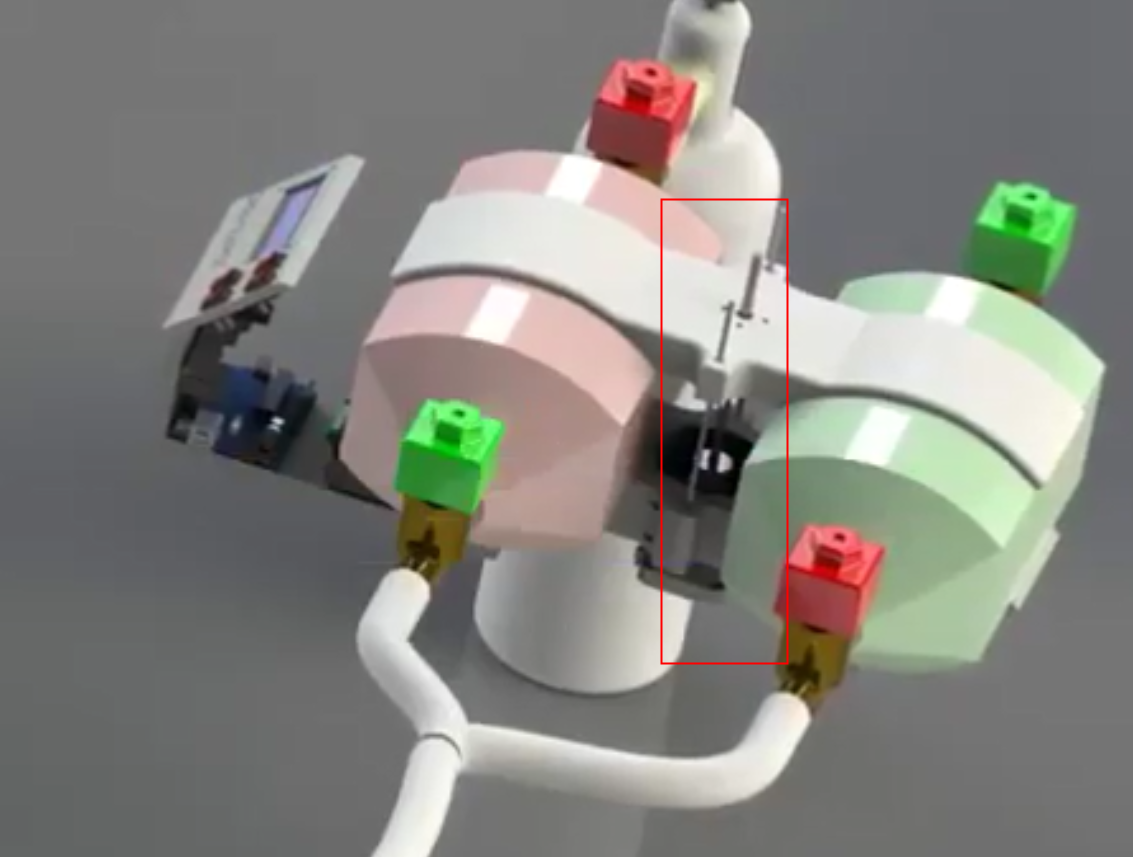

上圖為時代超群42系列T8型桿直線電機在客戶設備中的應用，可以做機身長34MM電機，絲桿長可以定做，絲桿直徑8MM，導程2mm、4mm、8mm、12mm、14mm可選。電機結構簡單、反應速度快、靈敏度高、隨動性好、密封性好、不怕污染、適應性強，和控制系統相配合，可做到0.03mm的位移精度，T行絲桿具有一定的自鎖能力。 具體尺寸圖如下；

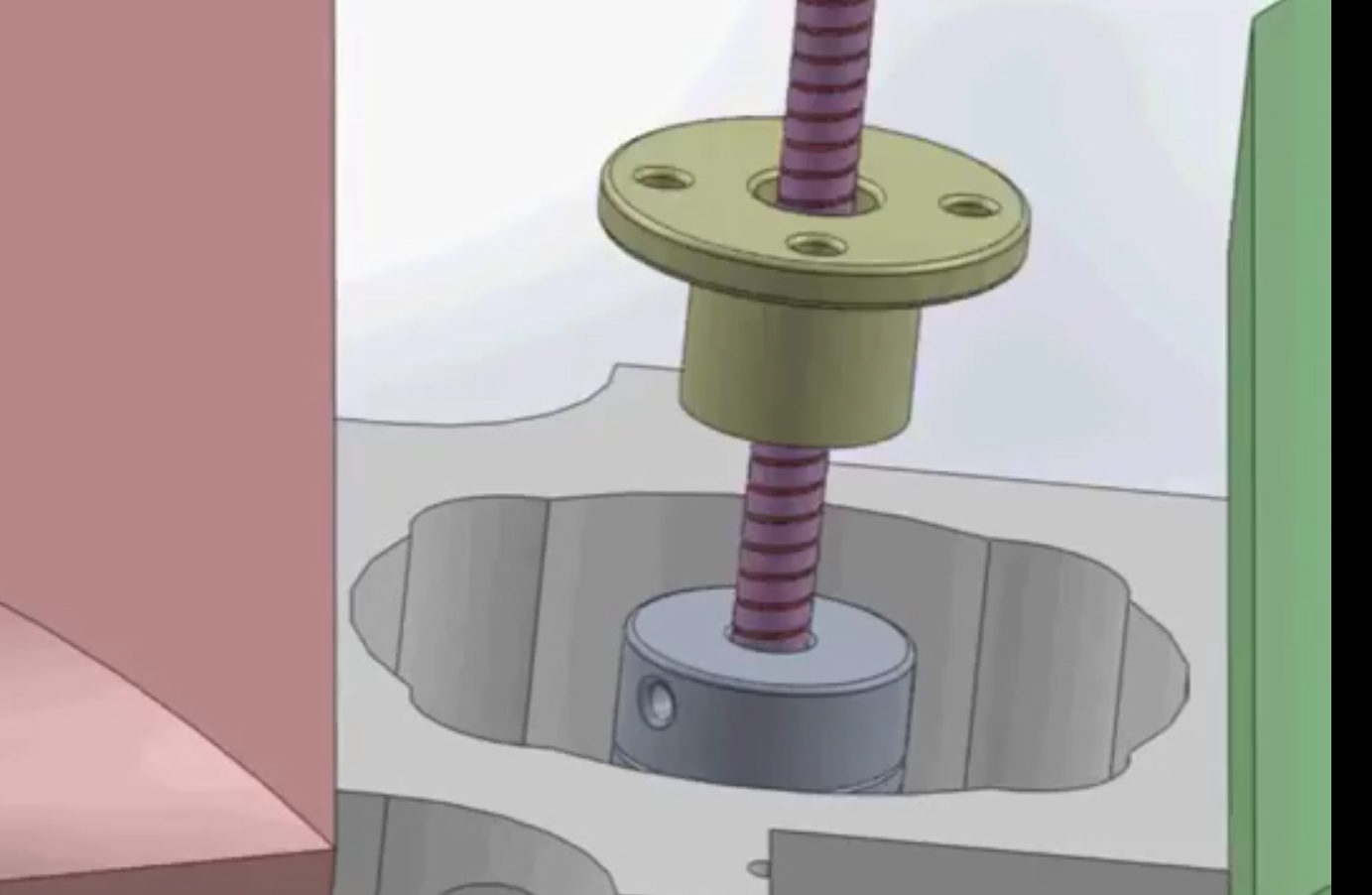

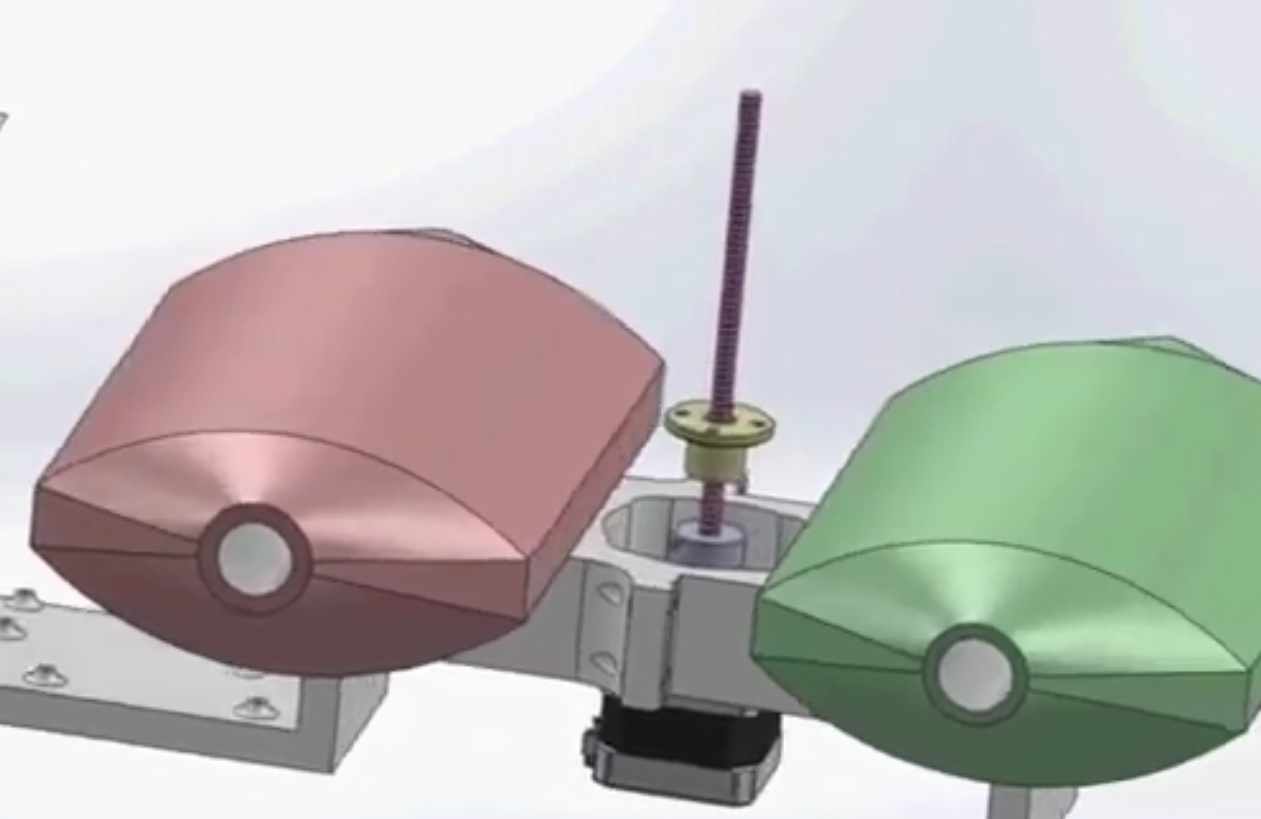

客戶把此絲桿做成正反牙控制，中間用聯軸器鏈接，圖示如下

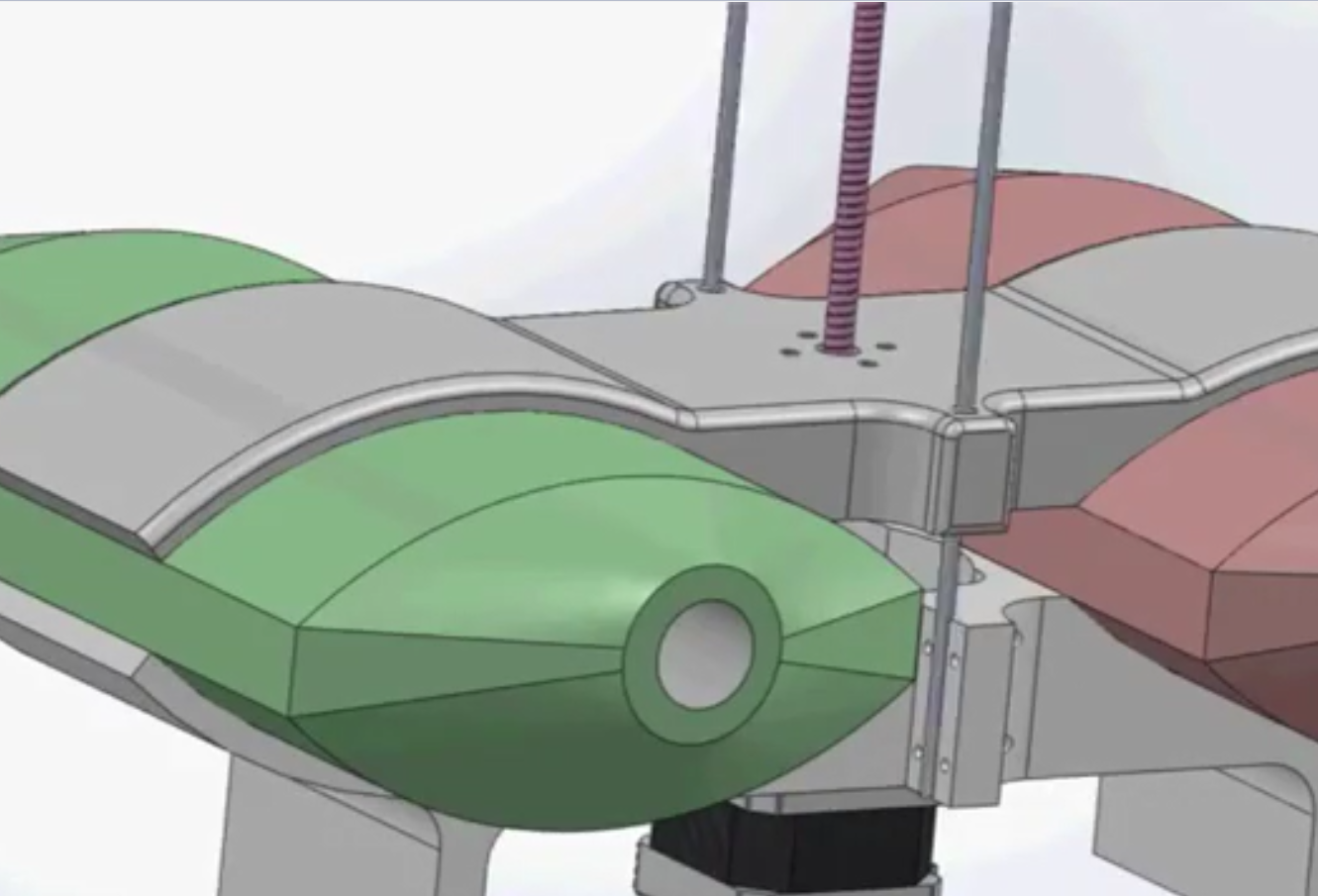

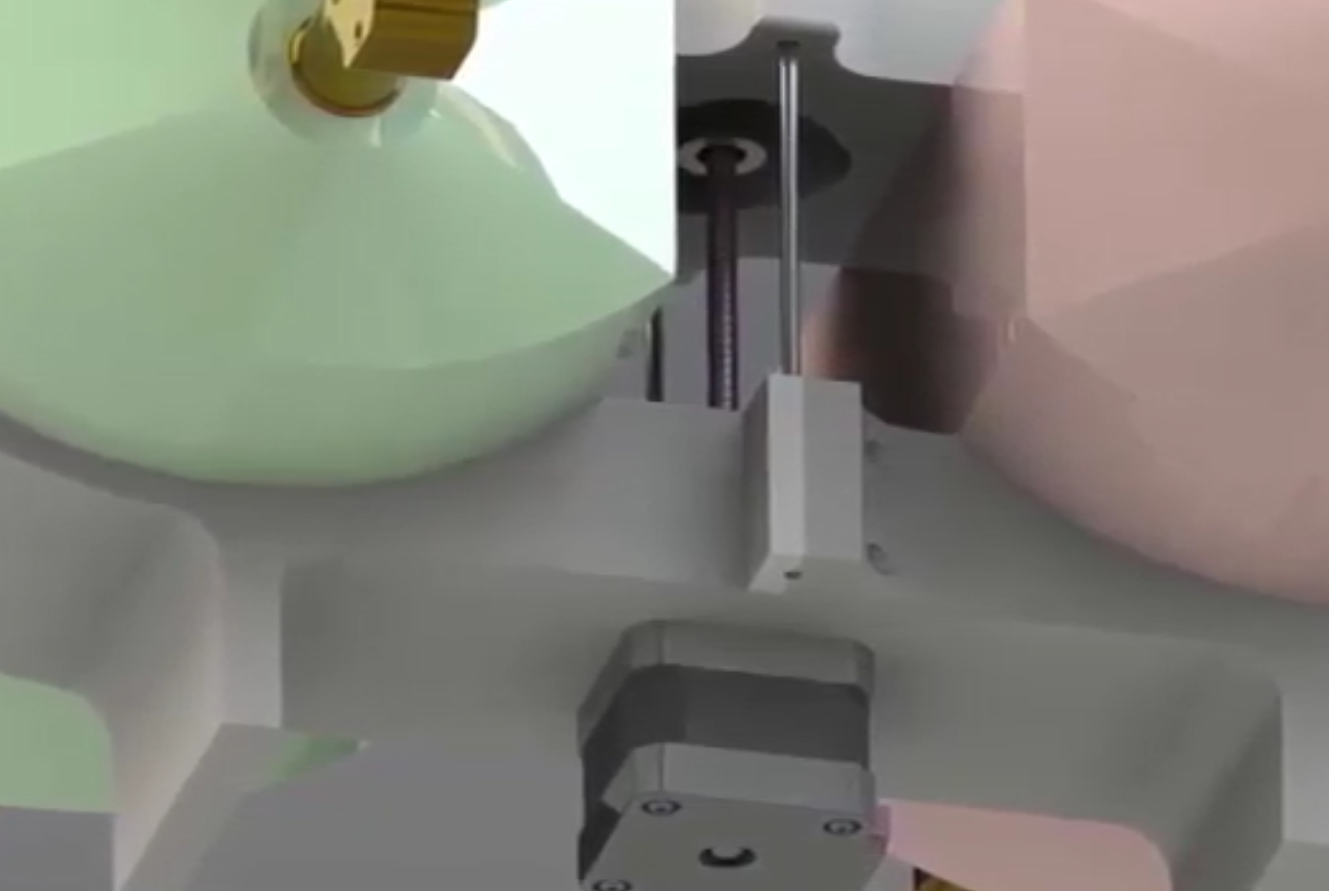

增加輔助導桿設計

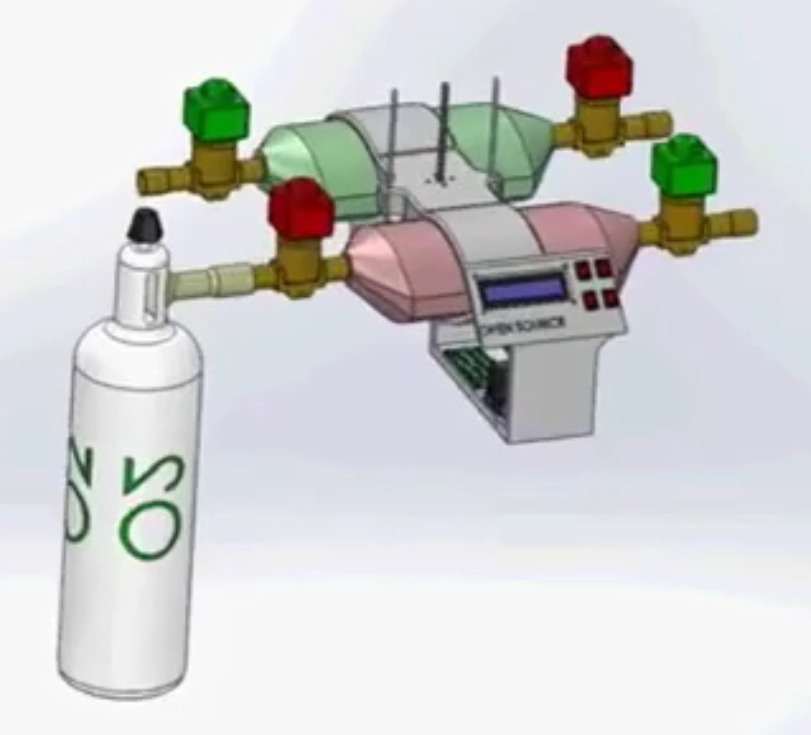

成品
