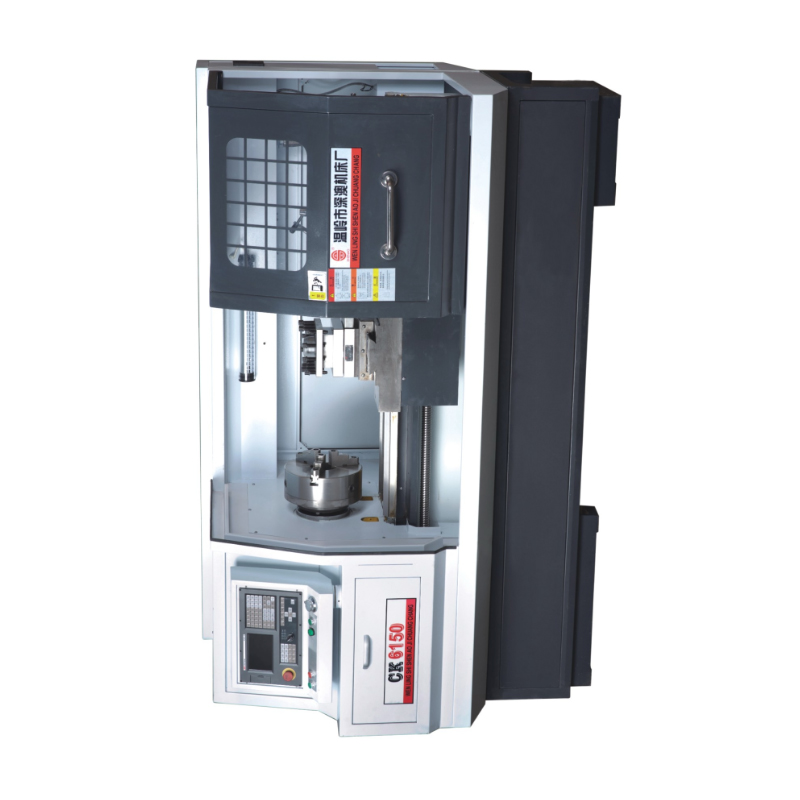

CK6150是行業內比較普遍的數控臥式車床，接下來我們就來介紹一下配置這么一款車床，所需要的配件 電機 系統等。
|
一、標準諸暨參數規格 |
| 重要參數 | 單位 | PARAMETER |
| 床身上****回轉直徑 | mm | 500 |
| 中拖板上****回轉直徑 | mm | 230 |
| 導軌寬度 | mm | 420 |
| X向****行程 | mm | 280 |
| 兩****距離 | mm | 1000 |
| X/Z軸快速移動速度 | m/min | 4/8 |
| 主軸頭型式 |
| C8 |
| 主軸孔錐度 |
| 米制90 錐度1:20 |
| 主軸通孔直徑 | mm | 82 |
| 主軸轉數 | r/min | 齒輪二檔變速 100-1800 |
| 尾架芯軸直徑 | mm | φ75 |
| 尾架芯軸內錐度 |
| 莫氏5號 |
| 尾座套筒****行程 | mm | 200 |
| 尾座橫向調整量 | mm | ±15 |
| 最小設定單位 | mm | 0.001 |
| 重復定位精度 | mm | 0.01 |
| 刀架 |
| 四工位電動刀架LD4B-CK6150 |
| 刀架刀具截面 | mm | 25*25 |
| 主電機功率 | kw | 7.5 |
| 冷卻泵 |
| LDPB2-15 90W 3m3/h |
| 中心高（距床身/地面） | mm | 250/1100 |
| 機床重量 | T | 2.3 |
| 外形尺寸 | 長x寬x高（LxWxH） | 2480*1300*1600 |
二、機床的主要配置 |
|
|
|
|
|
|
|
| 序號 | 配件名稱 | 型號規格 | 數量 | 原產地、 制造商名稱 | 備注 |
| 1 | 系統 | CNC | 1套 | 時代超群 |
|
| 2 | 驅動電機 | 詳情咨詢李經理17600500753 | 1套 | 時代超群 | 配套 |
| 3 | 驅動器 | 詳情咨詢李經理17600500753 | 1套 | 時代超群 | 配套 |
| 4 | 絲桿 | Z軸：FNL4010-1740 | 各 1套 | 國產 |
|
| X軸：FNL2505-595 |
| 5 | 主軸軸承 | NN3024-W33 | 各 1套 | 洛陽 |
|
| 51124 |
| 32021 |
| 6 | 變頻器 | 7.5KW | 1套 | 英沃 |
|
| 7 | 主電機 | YE2-132M-4 7.5KW | 1臺 | 國產 |
|
| 8 | 刀架 | LD4B-CK6150 | 1臺 | 三和刀架 |
|
| 9 | 手動卡盤 | K11320C | 1臺 | 無錫建華 |
|
| 10 | 冷卻泵 | LDPB2-15 90W 3m3/h | 1套 | 國產 |
|
| 11 |
|
|
|
|
|
|
以上為此款車床的常規配置表，具體情況可能會隨著時間的推移而產生變化 有需要了解詳情的朋友們歡迎來電咨詢�。。�
聯系人：李經理 聯系電話：17600500753（同微信 QQ）
