上圖為客戶定做的一臺雙出軸步進電機35HBP34BL4-DF0，電機的機身長34MM，前出軸22MM，后出軸15MM，電機扭矩是0.1NM，相電流0.5A，相電阻20Ω，相電感12mH，轉動慣量13kg.cm2，重量大概是0.17kg。 另外35系列還有如下幾款可以定做雙出軸

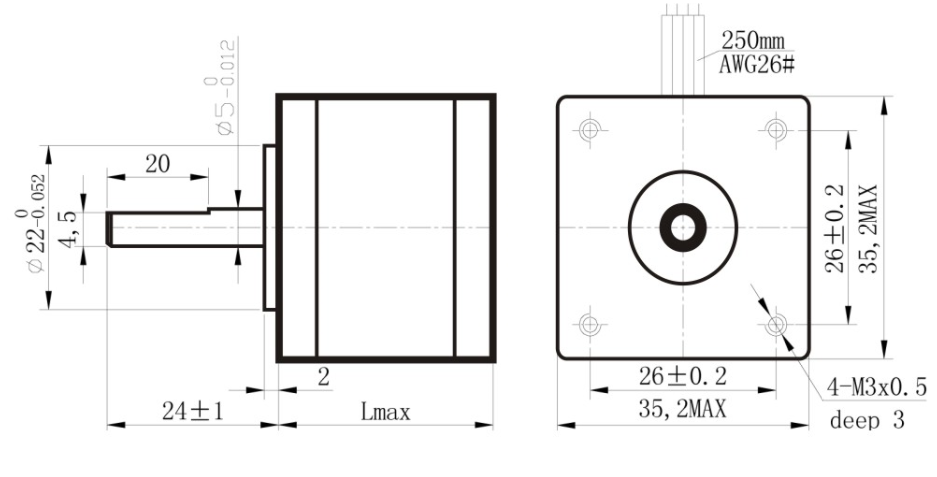

產品尺寸圖如下：

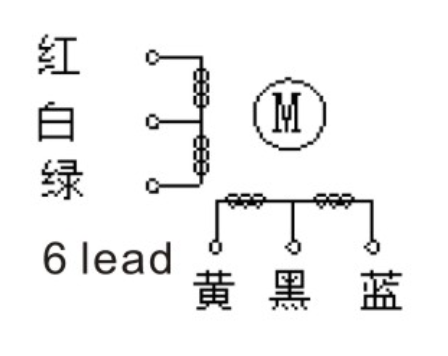

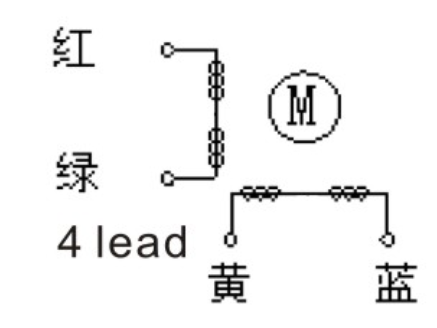

電機可以有四線的，也可以有六線的，接線圖如下
可搭配下列驅動使用 42步進電機驅動一體式驅動器ZD-M42S——采用LV8729V芯片
ZD-M42S兩相步進電機驅動模塊高集成度，高可靠性;接口采用超高速光耦 隔離，抗高頻干擾能力強;安裝在電機背面，減少占用空間;最/大輸入電壓：DC 32V(峰值);多種細分可選（1、1/2、1/4、1/8、1/16、1/32、1/64、1/128）;過熱自動關斷輸出保護;輸出電流可選：0A-1.8A;自動半流鎖定;支持脫機、使能、鎖定等功能;可搭配42以下兩相步進電機。 但是上述驅動器只能共陽極接法，受限制，如果客戶是共陰極接法，那么還可以選用查分信號的驅動器
ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；最/高輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。 主要功能： ·整步、2、4、8、16、32、64、128細分可調 ·短路、過流、過熱保護功能自動保護 ·自動半流鎖定，減少待機發熱 ·支持脫機、使能、鎖定等功能 35步進電機搭配這款驅動器，噪音小，發熱小，性能好，適用范圍廣。
聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
