電機學習 在新連接上電機，首次使用前，需要首先對電機相序進行學習才能使用置工作 。電機相序?qū)W習的步驟如下： 1) 斷掉驅動器電源，讓電機處于空載狀態；

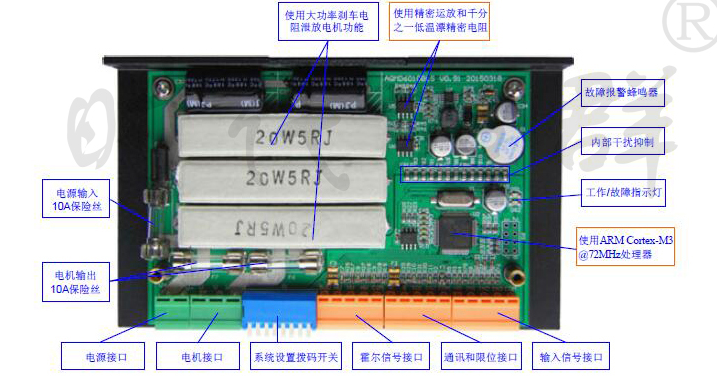

2) 將電機的 U、V、W 相線連接到驅動器的電機接口U、V、W，將電機的霍爾電源 正極和負極分別接到驅動器霍爾信號接口的H+和H-，將電機的霍爾傳感器信號 HU、HV、HW 連接到驅動器霍爾信號接口的HU、HV、HW；

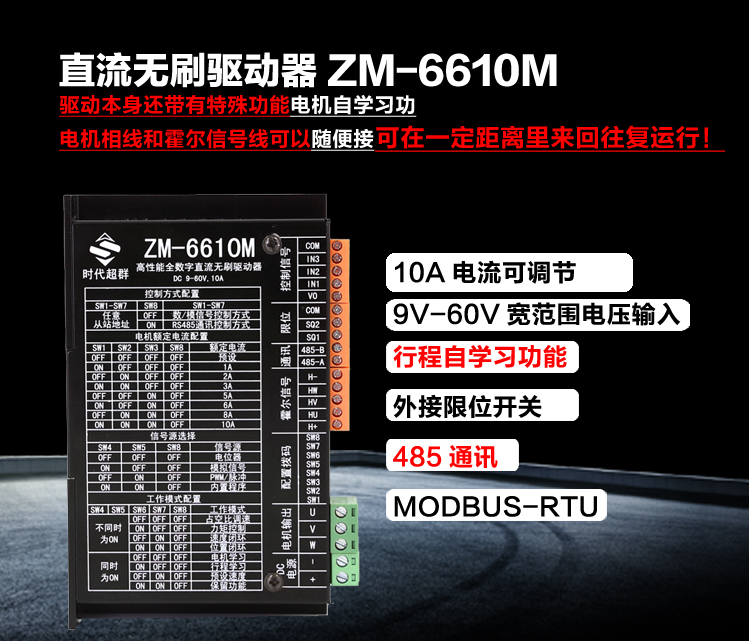

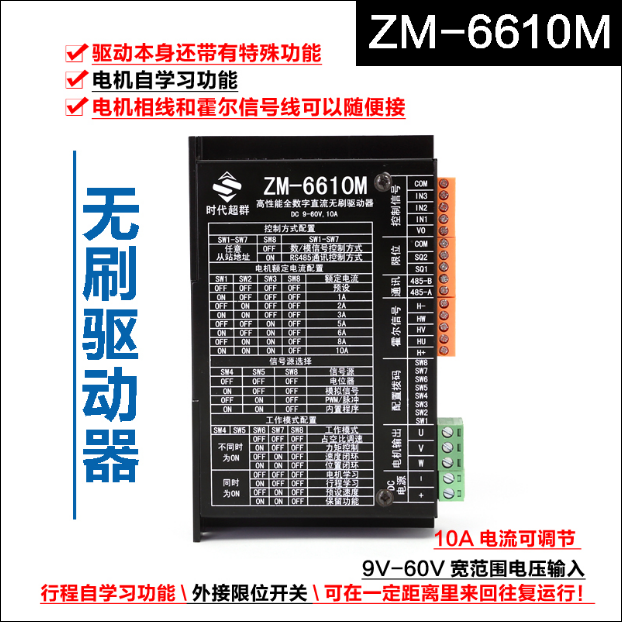

3) 通過驅動器撥碼開關 SW1～SW3 位配置與電機實際額定電流一致的額定電流，如果不能確定電機的額定電流，SW1～SW3 位可全撥到 ON；
4) 將驅動器撥碼開關 SW4～SW5 位均撥到 ON，SW6～SW8 位均撥到 OFF，即工作 模式配置為電機學習；
5) 接通驅動器電源，等待電機相序?qū)W習完成，在學習時，工作指示燈和故障指標燈將交替閃爍；驅動器每測試一相，將會“嘀”的短鳴一聲；學習完畢后，若到聽到“嘀——”的一聲長鳴，表示學習成功，若聽到連續 “嘀嘀嘀”三聲短鳴，則表示學習失敗；如果學習失敗，請檢查電機接線是否正確是否接牢，或電機是否是驅動器支持的類型。
6) 斷掉驅動器電源，根據需要重新接線和使用撥碼開關配置需要的工作參數。
