ZD-2HA860是北京時代超群所生產的一款兩相步進驅動器，可驅動57或86兩相開環步進電機。 產品特點 ·接口采用超高速光耦隔離 ·抗高頻干擾能力強 ·16種不同細分任意切換 ·自動半流鎖定 ·8檔電流可調 ·支持脫機、使能、鎖定等功能 ·過壓、欠壓、過流保護

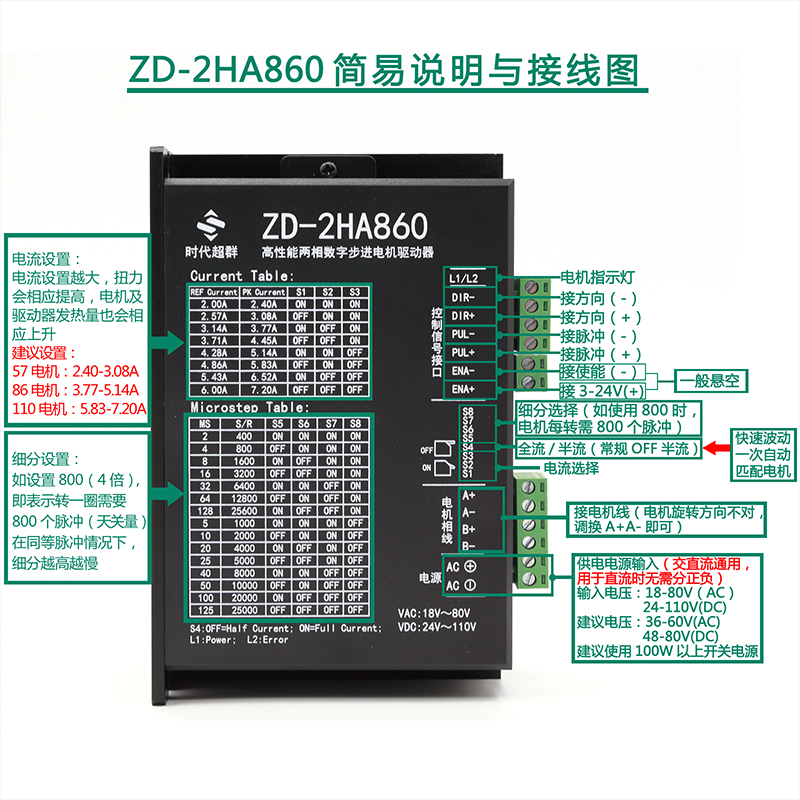

一.接線方式 電機相線分為兩相，分別為A+A-和B+B-，（區分相線可以將電機的任意兩根線 短接起來用手?jǐn)Q電機軸 有阻力的兩根線即為一相）接線時只區分A/B 不區正負 二.電流，細分調節 電機正面有兩張表格，上端為驅動器電流 下端為驅動器脈沖/細分 更改參數需對應側面端子中間位置的撥碼開關，S1 S2 S3為電流 （S4，OFF）S5 S6 S7 S8 為脈沖調整，將電流對照表格調整為所配電機的電流大小 脈沖按照快慢來自行選擇（脈沖數越大 電機轉速相對越慢） 三.控制信號 1.方向/脈沖 方向/脈沖為差分接法時： 即PUL+（脈沖正） PUL-（脈沖負） DIR+（方向正） DIR-（方向負）直接對應控制器（單片機或PLC）的方向和脈沖 正負相對應，不需要串公共端 5-24V通用 方向/脈沖為共陰/共陽接法時：共陰則將脈沖負與方向負極并聯 接到控制器（單片機或PLC）的0V公共端 正極方向?qū)Ψ较?脈沖對脈沖 共陽則將脈沖正與方向正極并聯接到控制器（單片機或PLC）的24V公共端 正極方向?qū)Ψ较?脈沖對脈沖 3.使能 NEA為使能端口 正負導通 電機停止運行
