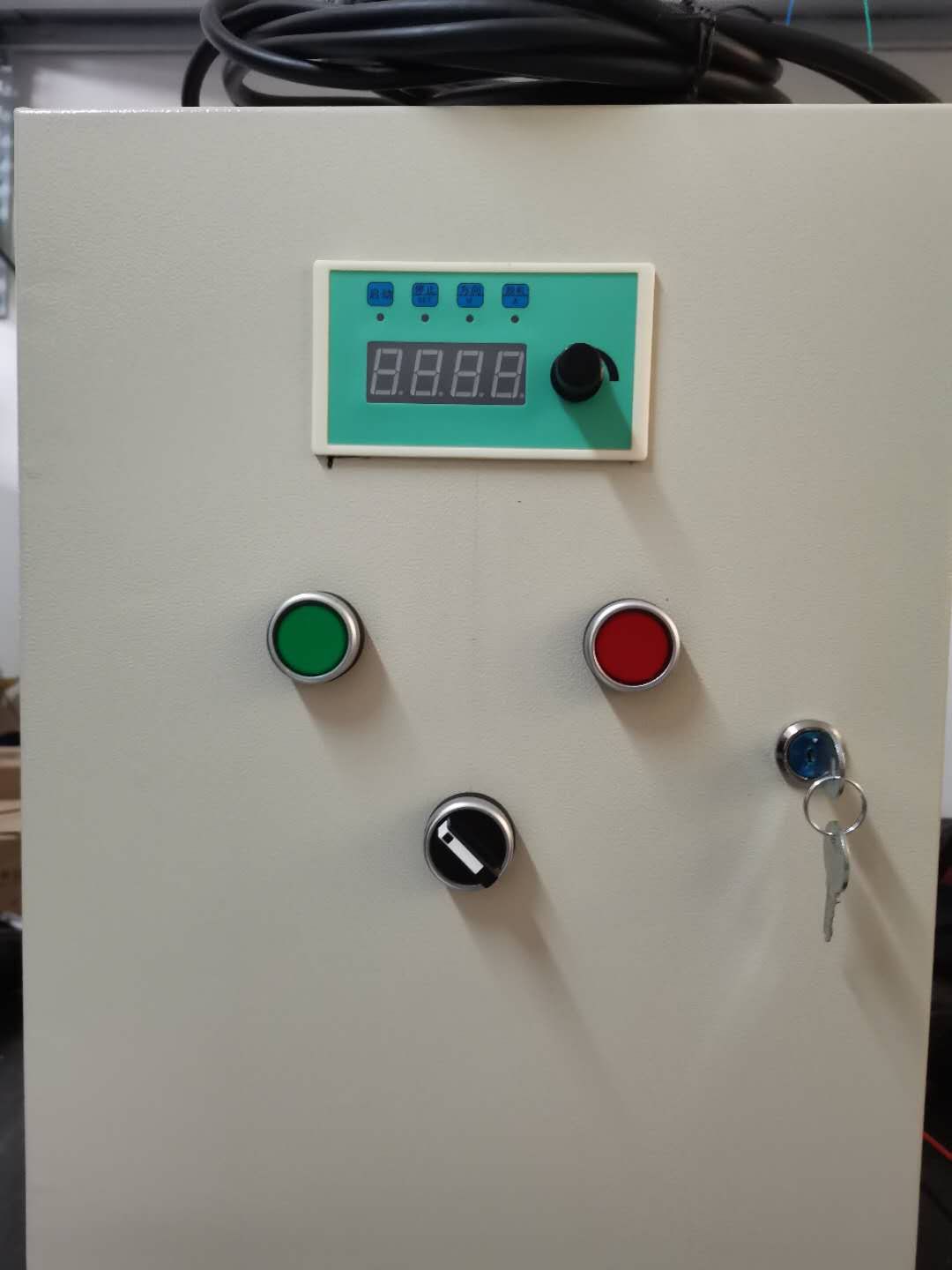

今天給大家講的是單周伺服配電柜手動信號控制和外部信號控制如下圖：
首先這個配電箱的規格是300長200寬400高。面板配的是CS10-3單軸步進伺服控制器，24V供電，可外接啟動、暫停、正反轉、可定長控制、往返控制連續控制、定時速度控制，面板外接了兩個按鈕開關和一個兩檔自鎖開關，兩個按鈕一個啟動一個暫停，兩檔自鎖是控制電機的手動模式控制和外部信號控制。 電源選擇的時一個60W-24V的直流電源只要是給控制器供電，15A的驅動器配套60法蘭600W的電機1.91NM，220V供電，一個繼電器，繼電器甩出來兩根線主要就是接受外部信號的，客戶要求外部給一個24V的信號通過繼電器的吸合實現電機的啟動，控制面板上的兩檔自鎖開關往右搬就是接受外部信號電機啟動，按停止按鈕停止或外部信號斷停止，兩檔開關往左搬就是手動控制電機的啟動和停止。 時代超群：沙工 聯系電話：15810841830 淘寶店鋪：時代超群驅控直銷店
|
