一.限流說明 本控制器采用輸出限流方式，有效避免因啟動 或負載加大時電流過大導致工作異常。實際使 用時請根據電機參數設置輸出限流值。 調節示意如下圖：
二.調速方式示意 1. 內部調速 使用內部調速時，外接調速接口 (Ve) 需懸空， 且 SW1 撥碼需在 ON 狀態，內部調速電位器順 時針由低旋轉至****，電機轉速由 0-****。 調節示意如下圖：
2. 外部調速 使用外部調速時，必須確保 SW1 撥 碼為 OFF 狀態 2.1 外接 10K 電位器調速，需將電 位器接到驅動器的 V+、Ve、V- 接 口；通過旋轉電位器來調節電機轉 速 (Ve 接電位器的中間腳 )，接線 示意如下圖：

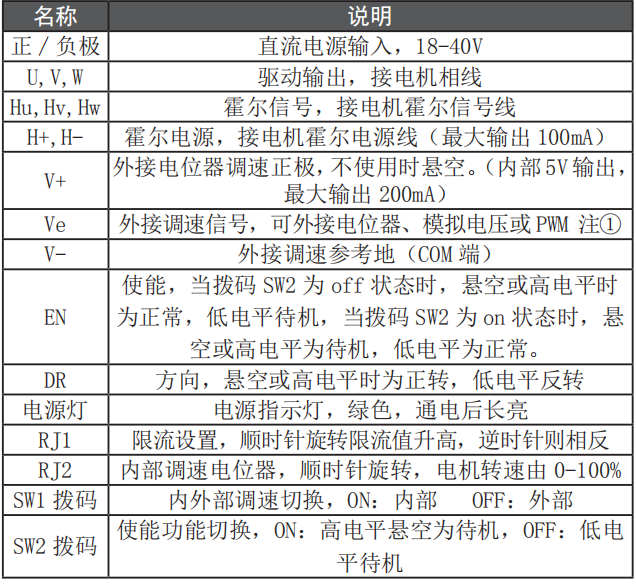

三.接口定義
注① : 使用此功能時請確認驅動器側面的“SW1”撥碼為 OFF 狀態
