一.產品簡介 SD300 系列交流伺服驅動器是具有國內****水平的通用交流伺服驅動產品。 該系列產品采用先進的全數字化控制及交流電機矢量控制理論，系統性能優異、 可靠性高，廣泛適用于食品加工、包裝機械、紡織機械及其他相關自動化產業 機械的伺服軸驅動。
有抖音的朋友可以打開抖音，掃描圖片觀看視頻講解

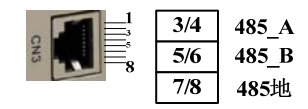

二.通訊功能說明 1.功能概述與接線圖 SD300 伺服驅動器具有 RS-485 串行通訊接口，使用此接口通過 MODBUS 協 議可控制伺服系統、變更參數以及監視伺服系統狀態等多項功能。 2.通訊端口 CN3 的接線說明如下： SD300-20AL/30AL 驅動器的通訊端口使用標準網線口，外形和針腳分布為：
3.特別說明：RS485 通訊端口也可以通過 CN1 的 40/41/42 連接，詳見 2.4 節圖 示說明。 三.通訊參數
1.使用 RS-485 通訊時，上位控制器為主機，伺服驅動器為從機。 2.伺服驅動器的通訊地址需由此參數設定為不同的通訊站號，站號地址的設定范圍為-1～247， 默認值為-1 表示關閉通訊功能，設置值大于 0 表示開放通訊功能。 3.在使用通訊 功能之前，必須將此參數設置為需要的站號，此站號代表本驅動器在通訊網絡 中的****地址，一組伺服驅動器僅能設定一站號，若重復設定站號將導致無法 正常通訊。
通過此參數選擇 RS-485 通訊的波特率，不同的值對應不同的波特率，選擇 的通訊波特率需與上位控制器的通訊波特率一致， 具體的設定值如下： 參數意義： 0：波特率為 4800bps 1：波特率為 9600bps 2：波特率為 19200bps 3：波特率為 38400bps

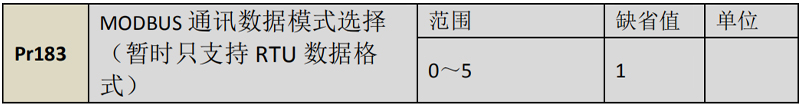

通過此參數選擇 RS-485 通訊的數據模式，選擇的數據模式需與上位控制器 的通訊協議一致，具體的參數值意義如下： 0：數據位-8 位 校驗位-無 停止位-1 位 1：數據位-8 位 校驗位-偶校驗（Even） 停止位-1 位 2：數據位-8 位 校驗位-奇校驗（Odd） 停止位-1 位 3：數據位-8 位 校驗位-無 停止位-2 位 4：數據位-8 位 校驗位-偶校驗（Even） 停止位-2 位 5：數據位-8 位 校驗位-奇校驗（Odd） 停止位-2 位
