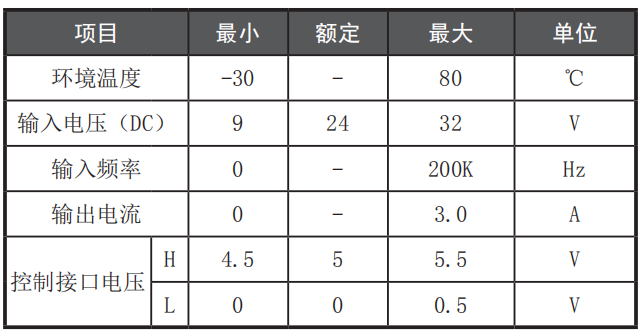

目錄 一、主要功能特點…………………………………… 1 二、工作條件………………………………………… 1 三、接口定義………………………………………… 2 四、控制器接線方法………………………………… 2 五、適用電機類型…………………………………… 3 六、細分選擇列表…………………………………… 3 七、狀態指示燈……………………………………… 3 八、外形尺寸………………………………………… 4 質保條例……………………………………………… 5 ！ 安全注意事項！ ·本驅動器為直流電源供電，請確認電源正負極正確后上電 ·此驅動器沒有外殼保護和加裝散熱裝置，使用時請注意金屬物 掉落到驅動器表面引發內部短路的危險，應盡量保持工作環境 的散熱通風，避免在潮濕的環境下工作。 ·驅動器與電機的安裝應留有一定的空隙，避免電機發熱引起驅 動器過熱，燒毀元器件。 一、主要功能特點 ·高集成度，高可靠性 ·接口采用超高速光耦 隔離，抗高頻干擾能力強 ·安裝在電機背面，減少占用空間 ·雙全橋 MOSFET 驅動，導通電阻 Ron ＝ 0.5Ω（內阻越小，發 熱量越小，電流導通性越好） ·高耐壓 32VDC，大電流 3A（峰值） ·多種細分可選（1/2、1/8、1/10、1/16、1/20、1/32、1/40、 1/64） ·內置溫度保護及過流保護 ·自動半流鎖定功能 二、工作條件

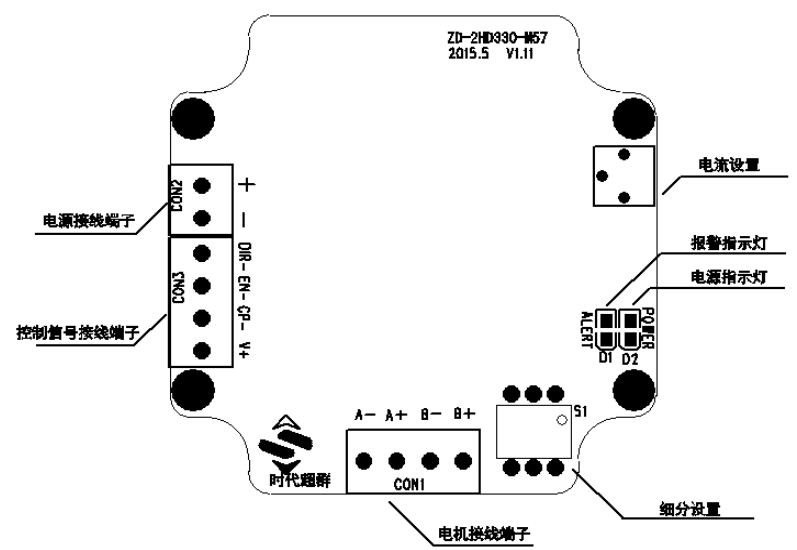

三、接口定義

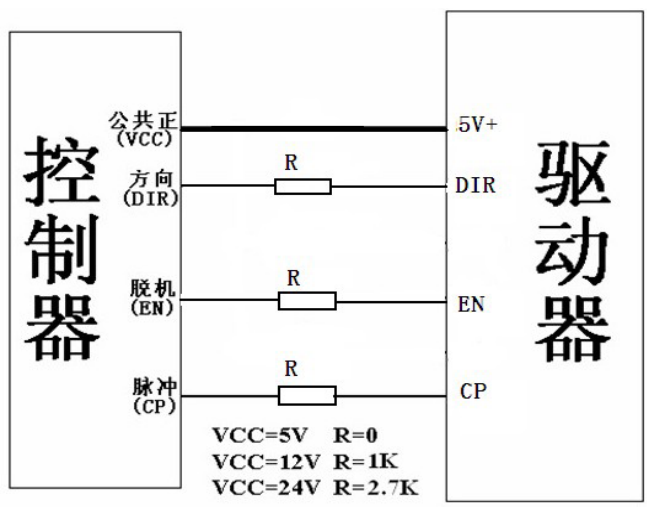

四、控制器接線方法

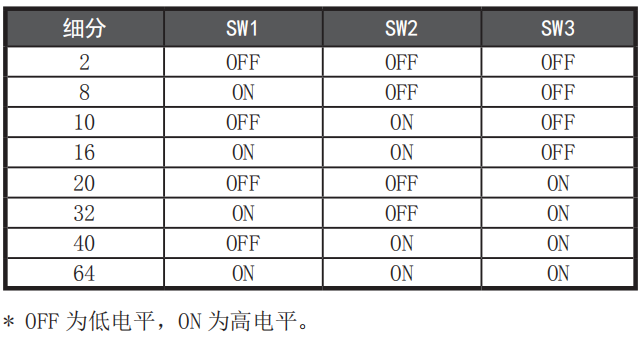

R 為串聯限壓電阻，當控制器的接口電壓為 5V 時，無需 R，直連 既可； 當接口電壓為 12V 時，請串聯 1K 電阻； 當接口電壓為 24V 時，請串聯 2.7K 電阻 五、適用電機類型 57 兩相步進電機（電機電流不超過 3A） 六、細分選擇列表

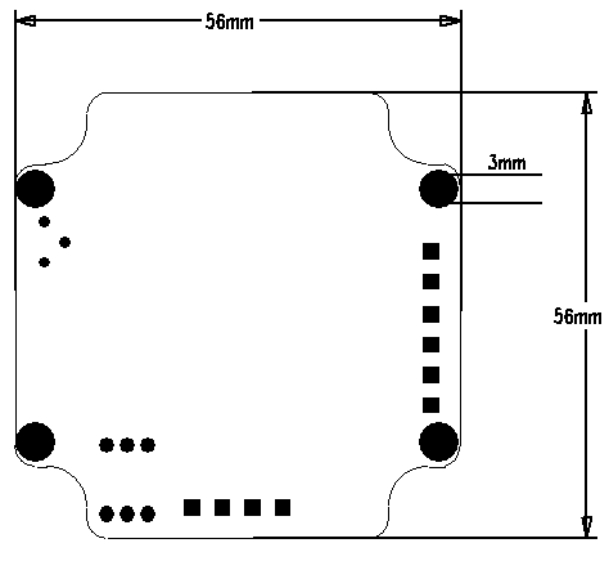

七、狀態指示燈 POWER 電源指示燈 : 亮 - 工作正常 暗 - 工作異常 ALERT 報警指示燈 : 暗 - 工作正常 亮 - 工作異常 八、外形尺寸
質保條例 本產品提供最長 24 個月的免費質保和之后的 2 年成本維 修，具體條例如下： ·收到產品 7 日內無原因退換貨——需保證產品外觀 無損，無使用痕跡。 ·六個月內主要部件免費更換 ( 除外殼 )——自購買之 日起，或出廠日期三個月后算起 ( 以質保簽為準 ) ·兩年內免費維修——自購買之日起，或出廠日期三 個月后算起 ( 以質保簽為準 ) ·免費質保期過后的兩年內，享受成本維修。 有下列情形之一的，不享受以上質保： ·不遵守“安全注意事項”或“產品工作條件”使用， 導致產品損壞的； ·質保易碎貼損壞，或有拆卸痕跡的； ·因雷擊、地震、海嘯、戰爭等人力不可抗拒因素所 造成產品損壞的； ·其它人為原因損壞的。
