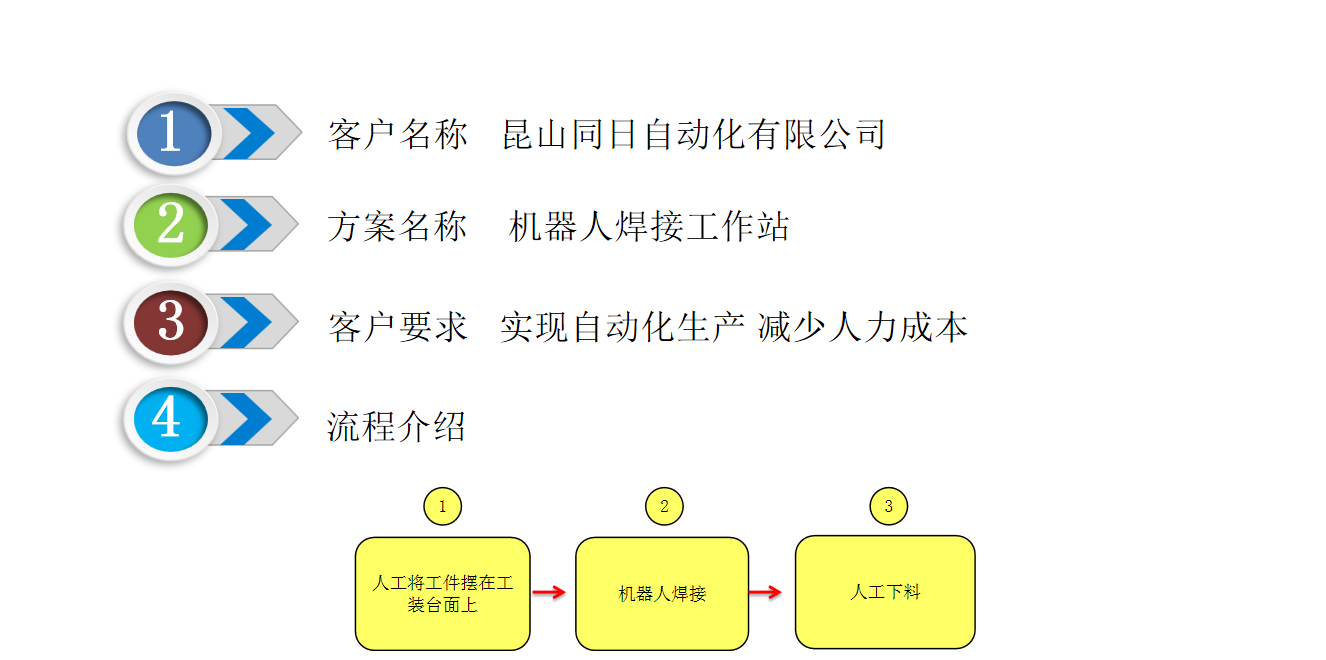

六軸工業機器人焊接工作站方案項目書 工業機器人出方案流程
設計目標與要求： 1.設計目標：使用機器人結合定位工裝，實現機器人自動焊接，解決人工作業造成的操作繁瑣，效率低，勞動強度大，對身體傷害大等問題。

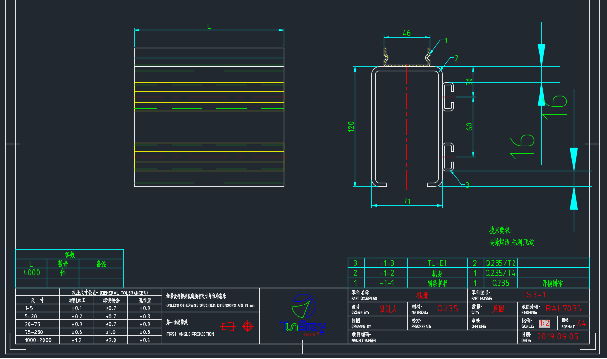

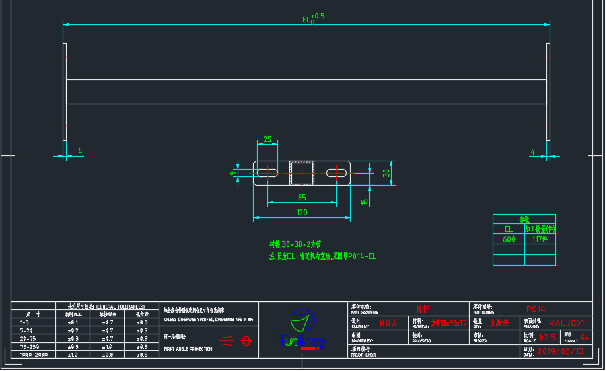

2. 工件尺寸
本工作站是專業為貴司所訂制，用于自動焊接。工作站主要由以下幾部份構成： （1）、1臺機器人 （2）、1套第七軸地軌（自動） （3）、1套長料焊接工裝； （4）、2套短料焊接工裝； （5）、2套定制消音房 （6）、1套焊接系統、含焊槍夾具（氣保焊）

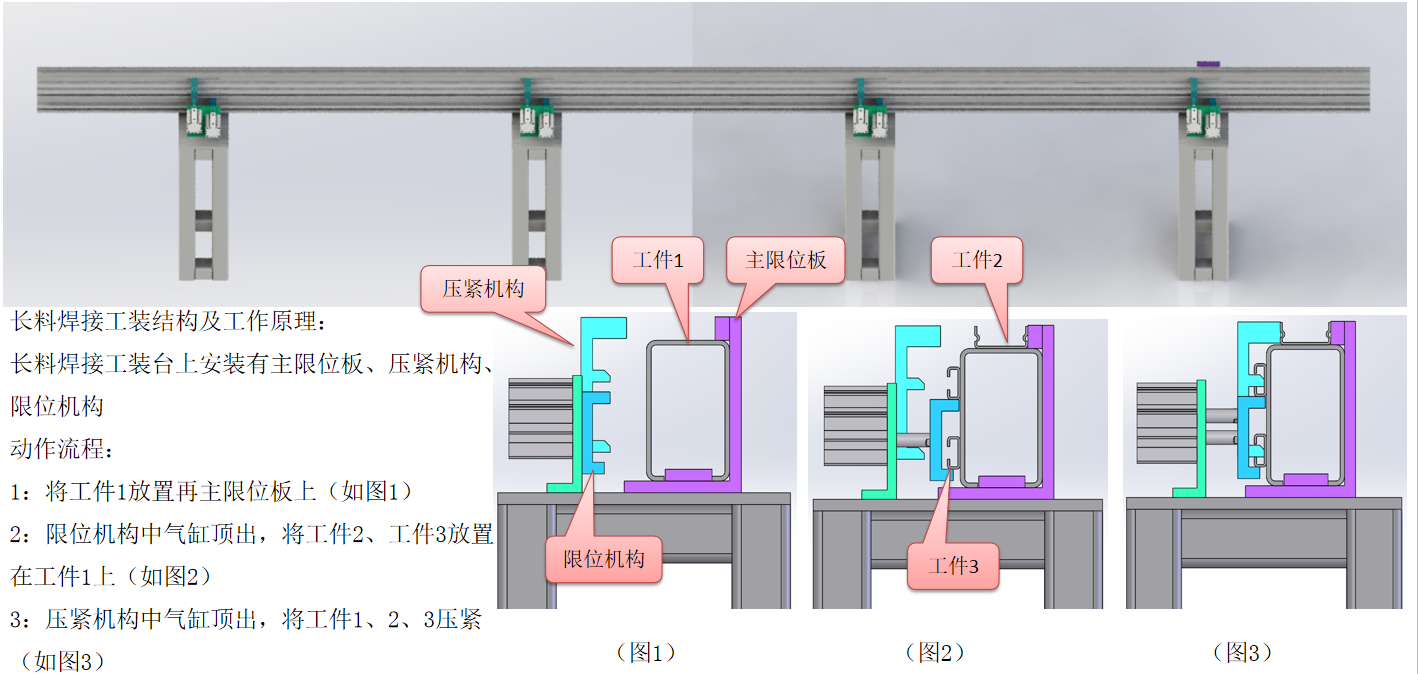

長料焊接工裝結構及工作原理： 長料焊接工裝臺上安裝有主限位板、壓緊機構、限位機構 動作流程： 1：將工件1放置再主限位板上（如圖1） 2：限位機構中氣缸頂出，將工件2、工件3放置在工件1上（如圖2） 3：壓緊機構中氣缸頂出，將工件1、2、3壓緊（如圖3）

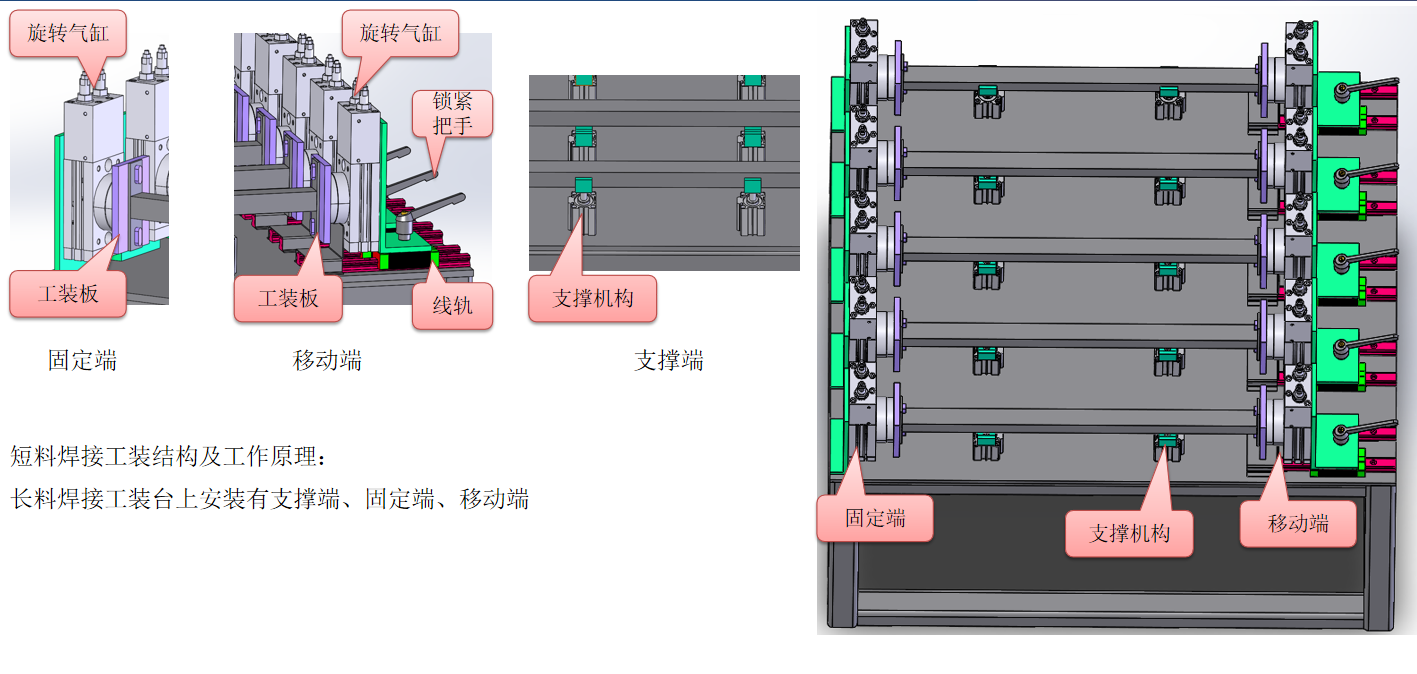

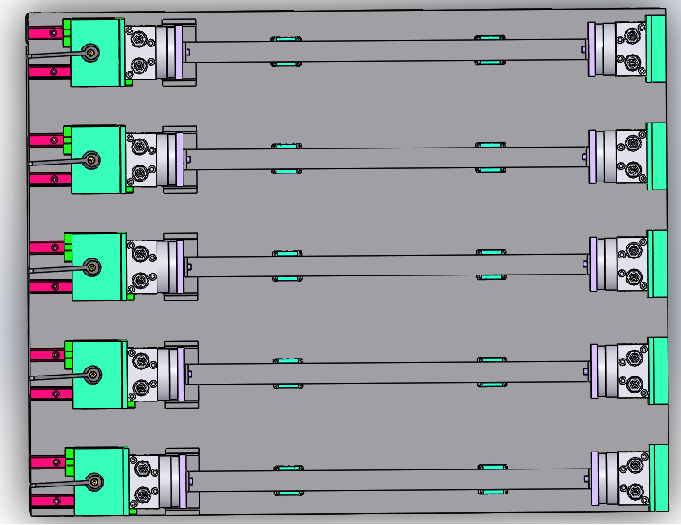

短料焊接工裝結構及工作原理： 1：焊接時，一次焊接好左圖中標注出的8處 2：旋轉氣缸旋轉180°，焊接另一側 長短工件焊接工裝結構均無需人工翻面，大大提高了生產效率

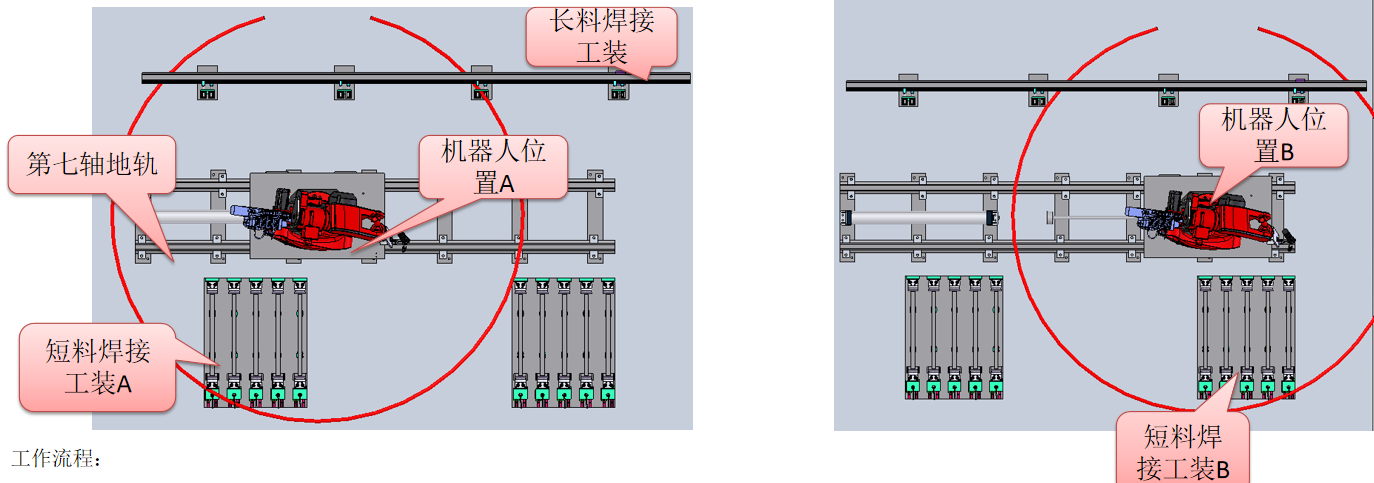

工作流程： 1：操作員將長焊接工裝和短料焊接工裝A、B上放料 2:啟動程序，機器人到位置A焊接，此時焊接區域為長料的左半側以及短料焊接工裝A 3：機器人到位置B焊接，此時焊接區域為長料的右半側以及短料焊接工裝B，同時短料焊接工裝A下料，上料 4：長焊接工裝和短料焊接工裝B下料，先上長料，啟動程序，回到步驟2 5：在位置A焊接時，短料焊接工裝B上料
改善前： 1、人員需求：2人 2、工作環境：溫度高、污染大，對員工身體傷害較大 改善后： 1、人員需求：1人 2、工作環境：加工時人員無需進入加工區域，只需將工件擺放好即可，機器人自動焊接 1.如蒙惠顧在正式設計之初，甲方必須提供現場設備準確尺寸和布局圖，以及產品的精確圖紙和樣品，
2.甲方保證產品零件尺寸的一致性，相關尺寸公差和型位公差保證在1mm以內；
3.設備調試階段甲方提供試機用產品50set以上作乙方調機用；
4.乙方在交付設備時提供使用說明書、易損件圖紙、電器圖紙等；
5.乙方負責培訓甲方有相關技術基礎的操作人員和維修人員。售后標準 ■用戶培訓 提供在我司進行的針對現場操作人員的基本操作培訓，提供針對設備維護人員的 機器人維修培訓； ■現場培訓 針對現場操作人員，提供在用戶現場進行的為期一周的系統操作培訓； ■現場陪產 系統正常運行后，我司派人到現場進行現場陪產，幫助客戶熟練且穩定的使用生產線。 ■電話支持 用戶出現機器人故障問題后可及時得到我司的電話支持。 ■現場維修 在接到客戶報修電話后會盡快趕到現場，為客戶及時解決機器人故障問題。 ■現場支持 將定期安排工程師到訪，現場進行技術支持和交流。 ■備件服務
