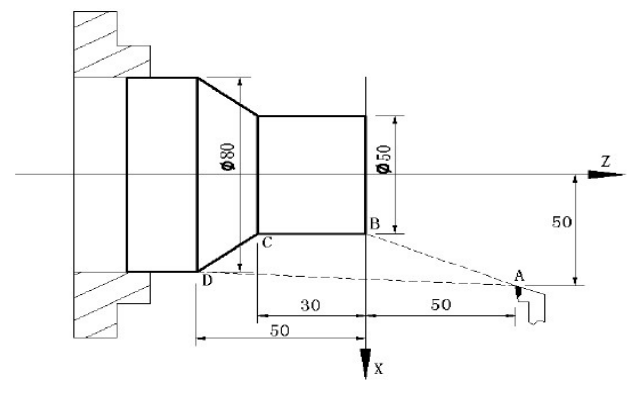

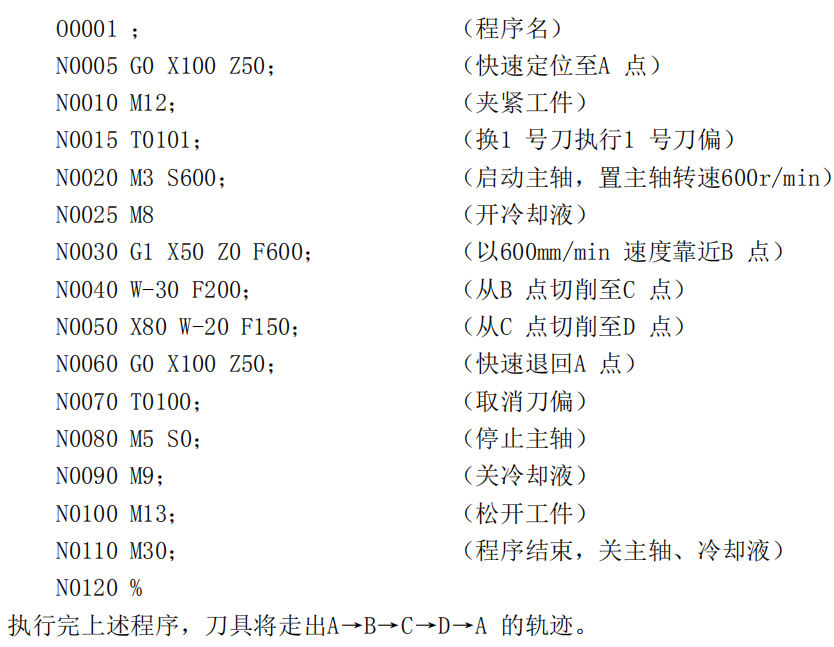

程序的構成 為了完成零件的自動加工，用戶需要按照CNC 的編程格式編寫零件程序（簡稱程序）。CNC 執行程序完成 機床進給運動、主軸起停、刀具選擇、冷卻、潤滑等控制，從而實現零件的加工。 程序示例：
程序的一般結構 程序是由以“OXXXX”（程序名）開頭、以“%”號結束的若干行程序段構成的。 程序段是 以程序段號開始 （可省略），以“；”或“*”結束的若干個代碼字構成。 程序的一般結構如圖所示。
程序名 本系統最多可以存儲10000個程序，為了識別區分各個程序，每個程序都有****的程序名（程序名不允許重 復），程序名位于程序的開頭由大寫字母O及其后的四位數字構成。

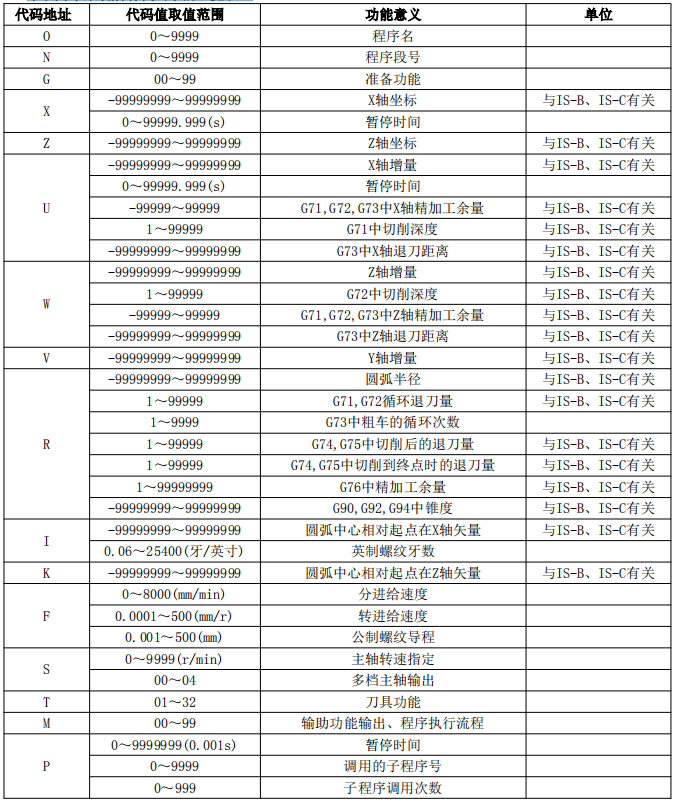

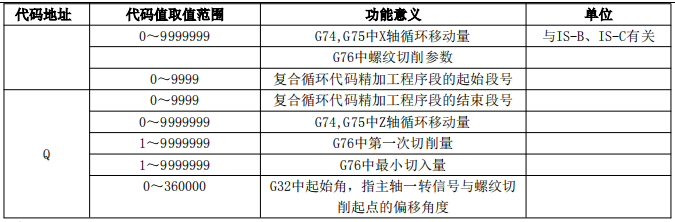

代碼字 代碼字是用于命令CNC完成控制功能的基本代碼單元，代碼字由一個英文字母（稱代碼地址）和其后的數值 （稱為代碼值，為有符號數或無符號數）構成。代碼地址規定了其后代碼值的意義，在不同的代碼字組合情況 下，同一個代碼地址可能有不同的意義。 下表為本系統所有代碼字的一覽表。
程序段 程序段由若干個代碼字構成，以“；”或“*”結束，是CNC程序運行的基本單位。程序段之間用字符“；” 或“*”分開，本手冊中用“；”表示。 示例如下：

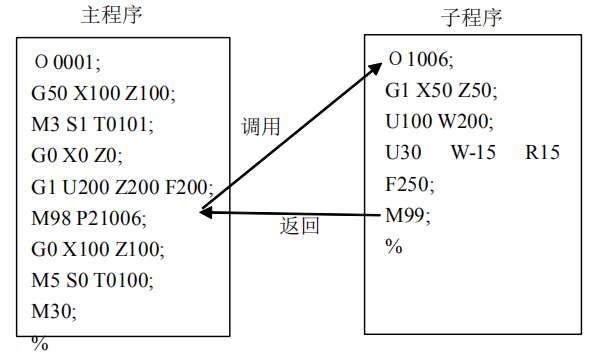

一個程序段中可輸入若干個代碼字，也允許無代碼字而只有“；”號（EOB鍵）結束符。有多個代碼字時， 代碼字之間必須輸入一個或一個以上空格。 在同一程序段中，除N、G、S、T、H、L等地址外，其它的地址只能出現一次，否則將產生報警（代碼字在同一 個程序段中被重復指令）。N、S、T、H、L代碼字在同一程序段中重復輸入時，相同地址的最 后一個代碼字有效。同組的G代碼在同一程序段中重復輸入時，最后一個G代碼有效。 程序段號 程序段號由地址N和后面四位數構成：N0000～N9999，前導零可省略。程序段號應位于程序段的開頭，否則 無效。 程序段號可以不輸入，但程序調用、跳轉的目標程序段必須有程序段號。程序段號的順序可以是任意的， 其間隔也可以不相等，為了方便查找、分析程序，建議程序段號按編程順序遞增或遞減。 如果在開關設置頁面將“自動序號”設置為“開”，將在插入程序段時自動生成遞增的程序段號，程序段 號增量由參數№27設定。 程序段選跳符 如在程序執行時不執行某一程序段（而又不想刪除該程序段），就在該程序段前插入“/”，并打開程序段 選跳開關。程序執行時此程序段將被跳過、不執行。 如果程序段選跳開關未打開，即使程序段前有“/”該程序 段仍會執行。 程序結束符 “％”為程序文件的結束符，在通信傳送程序時，“％”為通信結束標志。新建程序時，CNC自動在程序尾 部插入“％”。 主程序和子程序 為簡化編程，當相同或相似的加工軌跡、控制過程需要多次使用時，就可以把該部分的程序指令編輯為獨 立的程序進行調用。調用該程序的程序稱為主程序，被調用的程序（以M99結束）稱為子程序。子程序和主程序 一樣占用系統的程序容量和存儲空間，子程序必須有自己獨立的程序名，子程序可以被其它任意主程序調用， 也可以獨立運行。子程序結束后就返回到主程序中繼續執行， 見下圖所示
程序運行的順序 必須在自動操作方式下才能運行當前打開的程序，CNC不能同時打開2個或更多程序，因此，CNC在任一時刻 只能運行一個程序。打開一個程序時，光標位于第一個程序段的行首，在編輯操作方式下可以移動光標。在自 動操作方式的運行停止?fàn)顟B(tài)，用循環啟動信號（機床面板的循環啟動鍵或外接循環啟動信號）從當前光標所在 的程序段啟動程序的運行，通常按照程序段編寫的先后順序逐個程序段執行，直到執行了M02或M30代碼，程序 運行停止。光標隨著程序的 運行而移動，始終位于當前程序段的行尾。在以下情況下，程序運行的順序或狀態 會發生改變： 程序運行時按了復位鍵或急停按鈕，程序運行終止； 程序運行時產生了CNC報警或PLC報警，程序運行終止； 程序運行時按了進給保持鍵或外接暫停信號斷開，程序運行暫停，再按鍵或外接循環啟動信號 接通時，程 序從停止的位置繼續運行； 單段開關打開時，每個程序段運行結束后程序運行暫停，需再按循環啟動鍵或外接循環啟動信號接通時， 從下一程序段繼續運行； 程序段選跳開關打開，程序段前有“/”的程序段被跳過、不執行； 執行G70~73復合循環代碼的程序運行順序比較特殊，詳見《G代碼》； 執行M98代碼時，調用對應的子程序運行；子程序運行結束，執行M99代碼時，返回主程序中調用程序段的 下一程序段運行（如果M99代碼規定了返回的目標程序段號，則轉到目標程序段運行）； 在主程序（該程序的運行不是因其它程序的調用而啟動）中執行M99代碼時，返回程序第一段繼續運行，當前程序?qū)⒎磸?fù)循環運行。 在程序中執行M31代碼時，返回程序第一段或指定的程序段繼續運行，循環指定的次數后繼續執行下一段程序。 程序段內代碼字的執行順序 一個程序段中可以有G、X、Z、F、R、M、S、T等多個代碼字，大部分M、S、T代碼字由NC解釋后送給PLC處 理，其它代碼字直接由NC處理。M98、M99，以及以r/min、 m/min為單位給定主軸轉速的S代碼字也是直接由NC 處理。 當G代碼與M、S、T在同一個程序段中時，NC執行完G代碼后，才執行M、S、T代碼，并把對應的信號送給PLC 處理。 當G代碼字與M98、M99代碼字在同一個程序段中時，NC執行完G代碼后，才執行這些M代碼字（不送M信 號給PLC）。
