六軸工業機器人自動焊接及上下料工作站方案書 工業機器人出方案流程
 設計目標與要求： 1.設計目標：使用機器人結合定位工裝，實現機器人自動上下料，自動焊接，解決人工作業造成的操作繁瑣，效率低，勞動強度大，對身體傷害大等問題。 2. 工件尺寸（規格型號：30*30 40*40 50*50方管 底板尺寸如圖）
場地面積需求： 本工作站是專為貴司所訂制，用于機器人給產品做連續自動焊接及上下料使用。工作站主要由以下幾部份構成： (1)、高強度焊接鋼構治具底座； (2)、產品工裝三套（上片料、上方管、焊接各一套）； (3)、伯朗特六軸機器人三套（其中焊接專用機器人一套）； (5)、機器人專用焊接系統一套； (6)、安全防護裝置一套； (7)、操作控制電柜； (8)、焊槍清槍器一套；

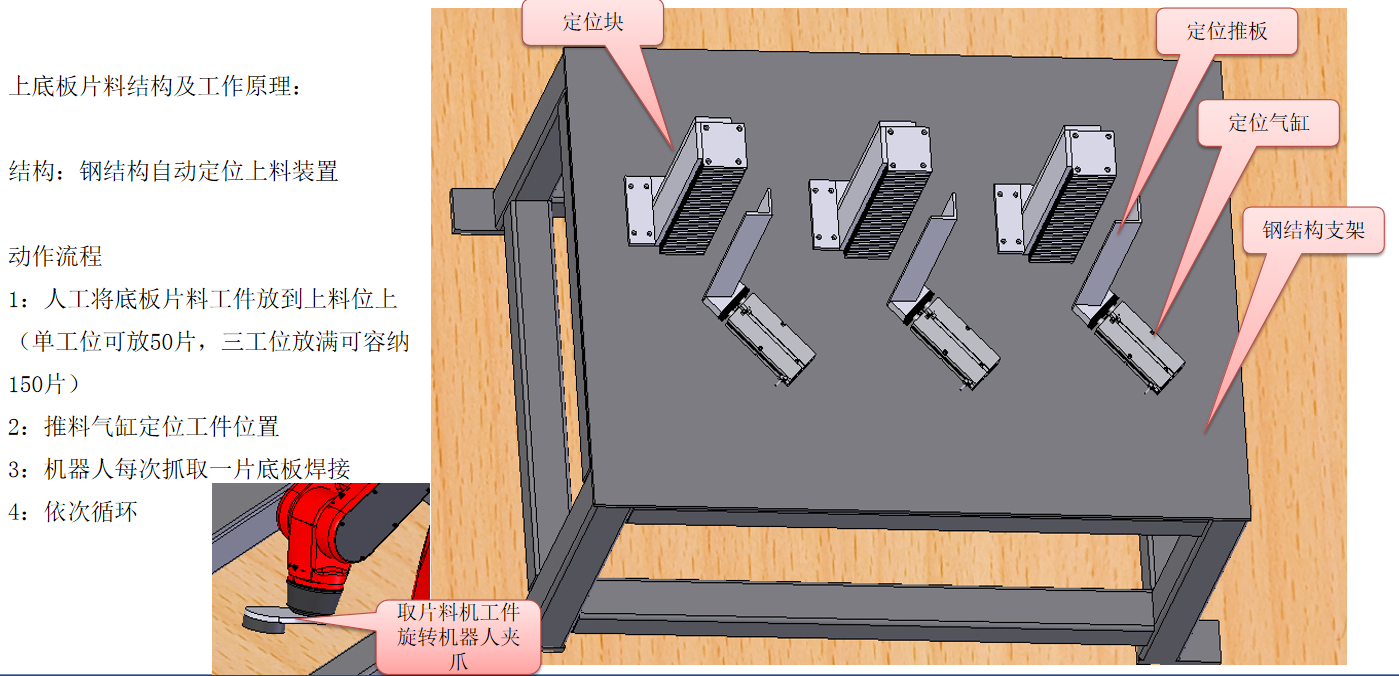

焊接工裝結構及工作原理： 結構：控制按鈕，底座支架、可調節定位支架、自動定位裝置、自動鎖緊裝置動作流程： 1：機械手將方管放到定位塊上； 2，定位氣缸推動管子定好位置； 3：機器人抓取底板片料放至定位面； 3：焊接機器人焊接兩面； 4：機器人旋轉工件旋轉180度依次焊接下兩面； 3：六軸機械手將成品抓走，依次循環
動作分解： 1：人工將工件按要求放置在上料位（底板片料以及管料） 2: 取管料機器人將房管取出放至焊接工裝定位塊上，定位氣缸定好位置后壓緊氣缸將工件固定好 3、取片料機器人將片料取出對準焊接位料口，機器人焊接兩面焊縫 4、上面焊完后取片料機器人將工件旋轉180度繼續焊接，依次焊好四個面 5：焊好后取管件機器人將成品取下并放置于成品料倉 6：半成品料件消耗完畢后一次補滿后按下循環按鈕，機器人自動加工 5：依次循環

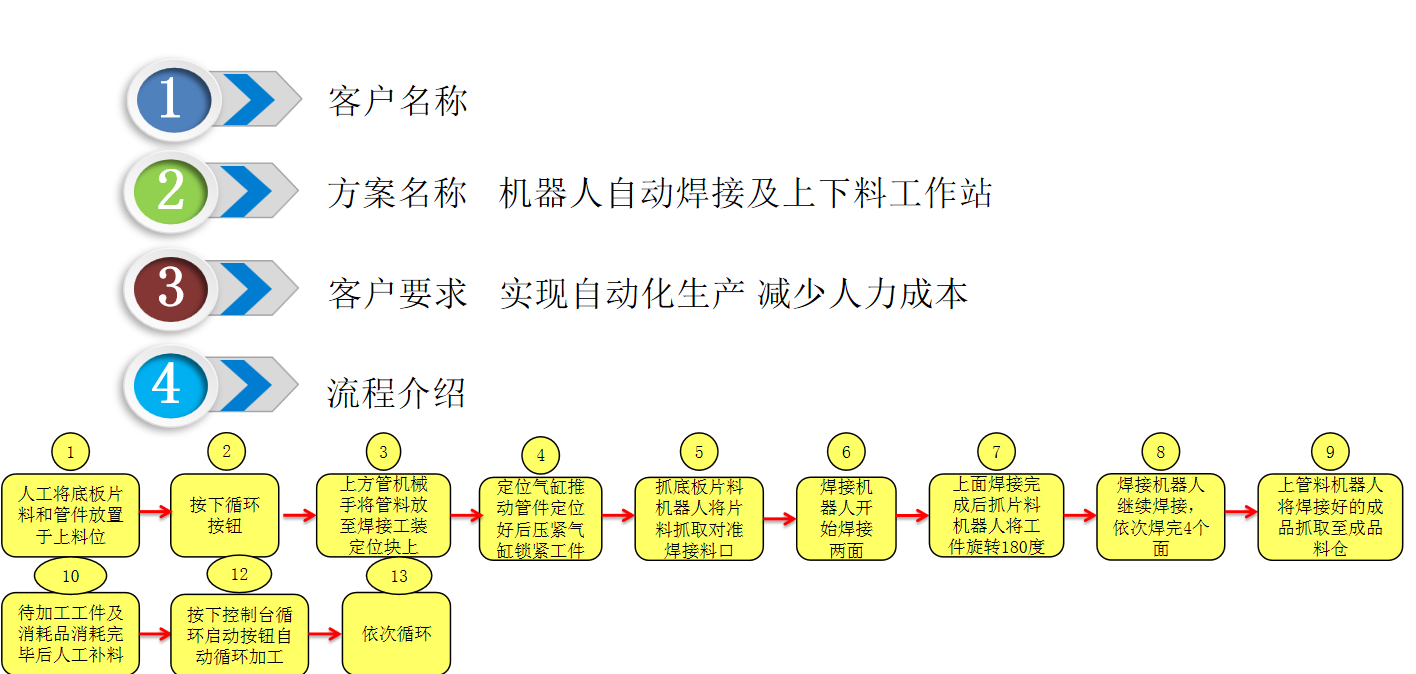

工作流程： 1：1號上料區通過2號機器人將物料放置于3號焊接工裝臺 2: 3號工裝臺定位鎖緊 3、6號機器人抓取5號上料區底座移至3號工裝臺物料對接，并固定 4、4號機器人對3號工裝臺物料焊接兩面后，6號機器人將產品旋轉180度后，焊接機器人繼續焊接。 5：焊接完成后，2號機器人將物料移至7號成品下料區。
1.如蒙惠顧在正式設計之初，甲方必須提供現場設備準確尺寸和布局圖，以及產品的精確圖紙和樣品，
2.甲方保證產品零件尺寸的一致性，相關尺寸公差和型位公差保證在1mm以內；
3.設備調試階段甲方提供試機用產品50set以上作乙方調機用；
4.乙方在交付設備時提供使用說明書、易損件圖紙、電器圖紙等；
5.乙方負責培訓甲方有相關技術基礎的操作人員和維修人員。售后標準 ■用戶培訓 提供在我司進行的針對現場操作人員的基本操作培訓，提供針對設備維護人員的 機器人維修培訓； ■現場培訓 針對現場操作人員，提供在用戶現場進行的為期一周的系統操作培訓； ■現場陪產 系統正常運行后，我司派人到現場進行現場陪產，幫助客戶熟練且穩定的使用生產線。 ■電話支持 用戶出現機器人故障問題后可及時得到我司的電話支持。 ■現場維修 在接到客戶報修電話后會盡快趕到現場，為客戶及時解決機器人故障問題。 ■現場支持 將定期安排工程師到訪，現場進行技術支持和交流。 ■備件服務
