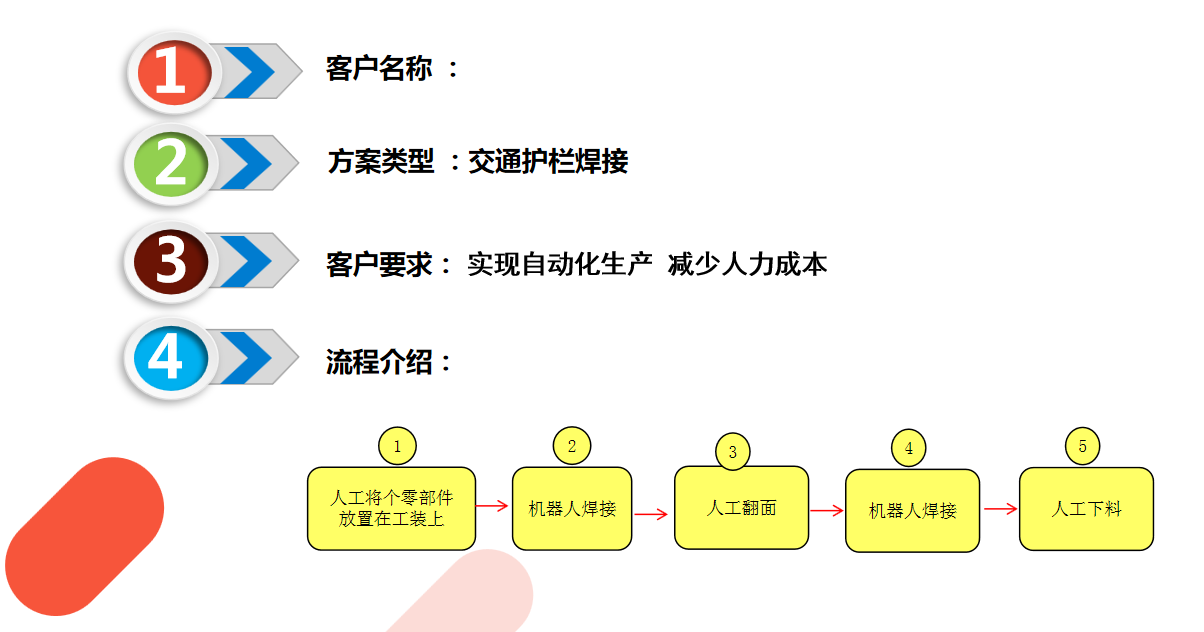

六軸工業機器人交通護欄焊接方案書 工業機器人出方案流程
一、項目開發背景
二、客戶現場資料

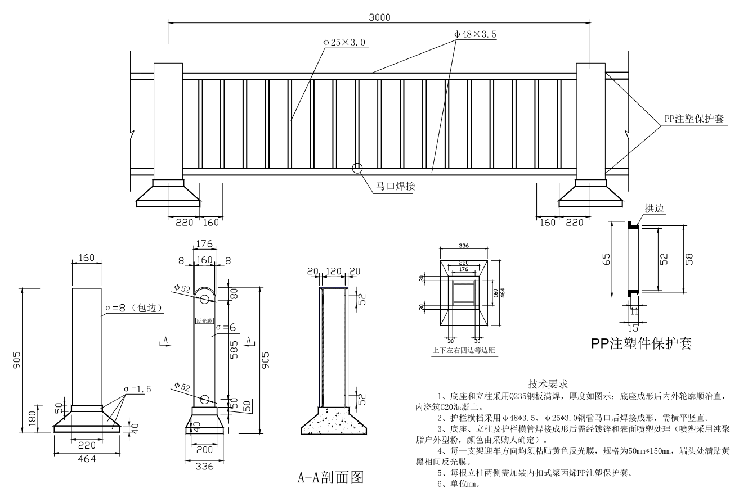

焊接工件名稱：防護欄 產品實物：無 材質：鐵 對被焊工件的要求 工件誤差：包含精度誤差、位置誤差、焊縫間隙誤差； 1、工件焊縫周圍10mm內不能有影響焊接質量的油、水分和氧化皮； 2、人工放料時，整體工件的尺寸偏差不能超過 ±1mm； 4、馬口處對接焊縫間隙小于0.5mm,大于0.5無法保證焊接品質； 備注：最終以技術協議為準。 三、整體3D布局圖

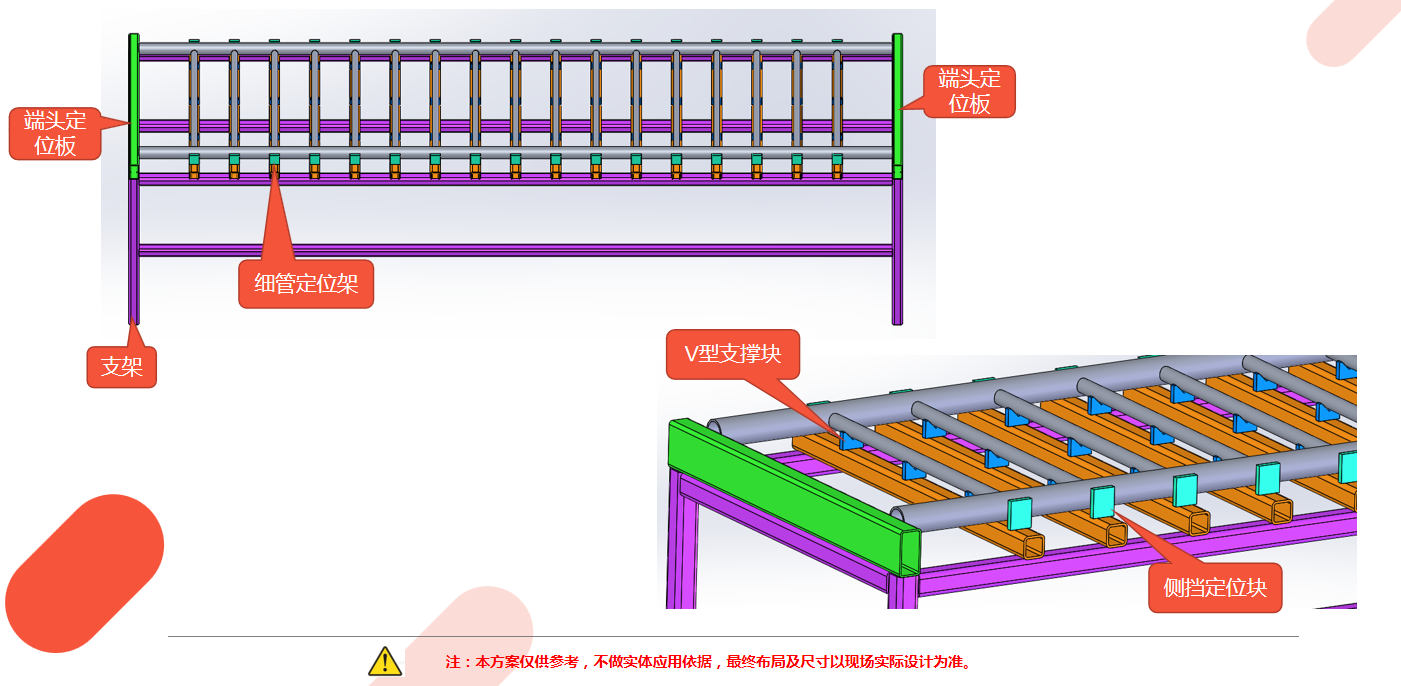

三、工裝結構

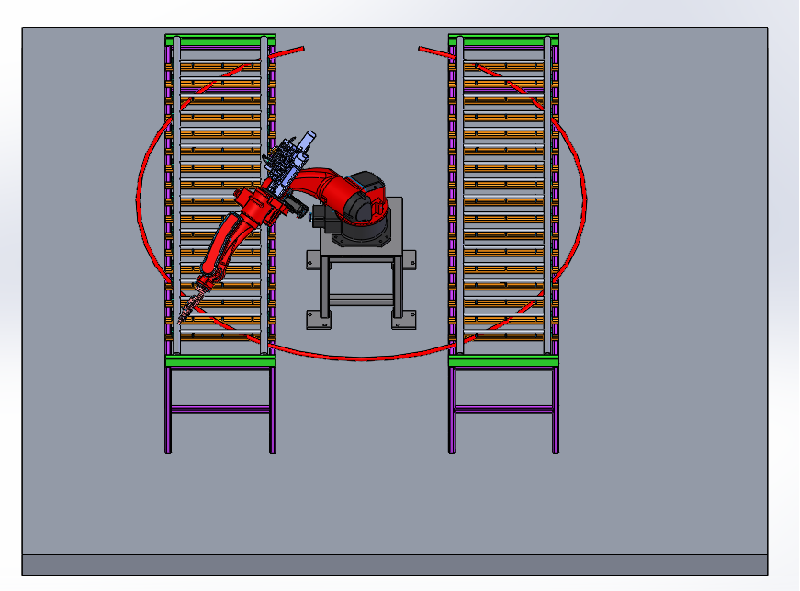

三、機器人動作與行程模擬 工作流程 工作流程 1、人工將零部件放置到工裝1與工裝2上
2、機器人開始焊接工裝1上的工件，工 裝1上焊接完成后，焊接工裝2上的工件
3、機器人在工裝2上焊接的同時。操作員將工裝1上的工件翻面，等待機器人焊接
4、工裝2焊接完成后，機器人到工裝1上焊接工件的反面
5、此時人工將工裝2上的工件翻面，等待機器人焊接
6、工裝1上的工件反面焊接完成后，機器人到工裝2上焊接
7、此時人工將工裝1上的成品取下，重新放上零部件，等待焊接

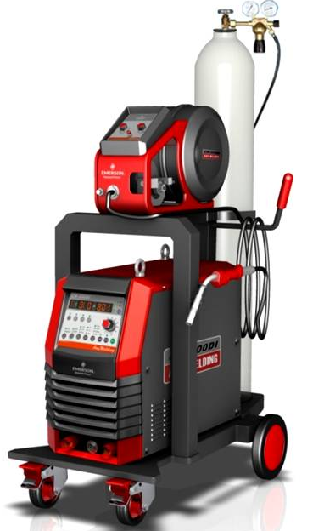

8、如此往復循環 焊接電源解析（氣保焊） Ehave CM350AR是麥格米特公司為全球金屬加工制造推出的一款為自動焊接系統配套的全數字 IGBT 逆變 CO 2 /MAG/MMA 多功能焊接機。它以出色的電弧特性、可靠性以及高效率為客戶帶來更高品質更高效率的焊接體驗和價值，幫助客戶在產品金屬焊接加工環節上超越競爭對手，確保客戶精力集中于焊接以外的核心業務，從而讓客戶脫穎而出。
焊槍、防碰撞傳感器解析： 防碰撞傳感器：是為機器人焊槍設計急停機構，在機器人焊槍與障礙物發生碰撞時，它能提供可靠的停運功能，保護焊槍免于機械損傷。 設備設計技術規格：
1、使用條件：電源AC220V/380V~15A，氣源氣壓0.55-0.7Mpa 2、設備各部件使用材料定義說明： 2.1氣動組件：氣缸及配件正常使用壽命可達1-3年的時間； 2.2供電部分：由斷路器、開關電源等組成，形成短路保護和穩定的DC輸出； 主控部分：由華成系統和驅動器組成，有利于日后的維護和固件升級； 監控部分：采用****品牌系列傳感器進行各工作位置自動檢測； 操作部分：采用華成觸摸屏操作面板控制方便操作維護使用； 2.3機構部分：零件材料為鋼材或合金鋁制作，零件外觀電鍍或陽極防銹處理； 2.4方案包含設備： 1、六軸焊接機器人1臺（型號：伯朗特BRTRWD1506A）； 2、焊機焊槍1套 3、定位工裝2套； 7、機器人底座1套
四、注意事項及驗收標準 1、如蒙惠顧在正式設計之初，乙方必須提供產品的精確圖紙和樣品；（此方案為初步方案，需乙方提供詳細資料后：產品3D和2D尺寸圖、現場設備運行數據等，方能進一步確定可行性）； 2、乙方需保證焊接工件尺寸的一致性，不能變形、混料，不能摻雜異物，不能帶有批鋒； 3、人工與機器人配合完成作業； 4、此方案只針對上述所提及的產品； 5、甲方設備需要與乙方設備信號對接，乙方設備需要預留信號接口，如需修改PLC等由乙方負責； 6、安裝場地允許安裝打膨脹螺絲固定； 7、客戶提供AC220V/380V~15A電源與0.5－0.7MP氣源到指定位置； 8、設備調試階段乙方提供試機用產品每款不少于 20 Set以上作甲方調機用（用后退還）； 9、甲方在交付設備時提供使用說明書、易損件圖紙、電器圖紙等； 10、甲方負責培訓乙方有相關技術基礎的操作人員和維修人員； 11、最終驗收以技術協議為驗收標準； 12、具體注意事項及驗收標準以技術協議為準，技術協議在方案確認后簽合同時提供； ■用戶培訓 提供在我司進行的針對現場操作人員的基本操作培訓，提供針對設備維護人員的 機器人維修培訓； ■現場培訓 針對現場操作人員，提供在用戶現場進行的為期一周的系統操作培訓； ■現場陪產 系統正常運行后，我司派人到現場進行現場陪產，幫助客戶熟練且穩定的使用生產線。 ■電話支持 用戶出現機器人故障問題后可及時得到我司的電話支持。 ■現場維修 在接到客戶報修電話后會盡快趕到現場，為客戶及時解決機器人故障問題。 ■現場支持 將定期安排工程師到訪，現場進行技術支持和交流。 ■備件服務
