六軸工業機器人摩托車架焊接方案項目書 工業機器人出方案流程

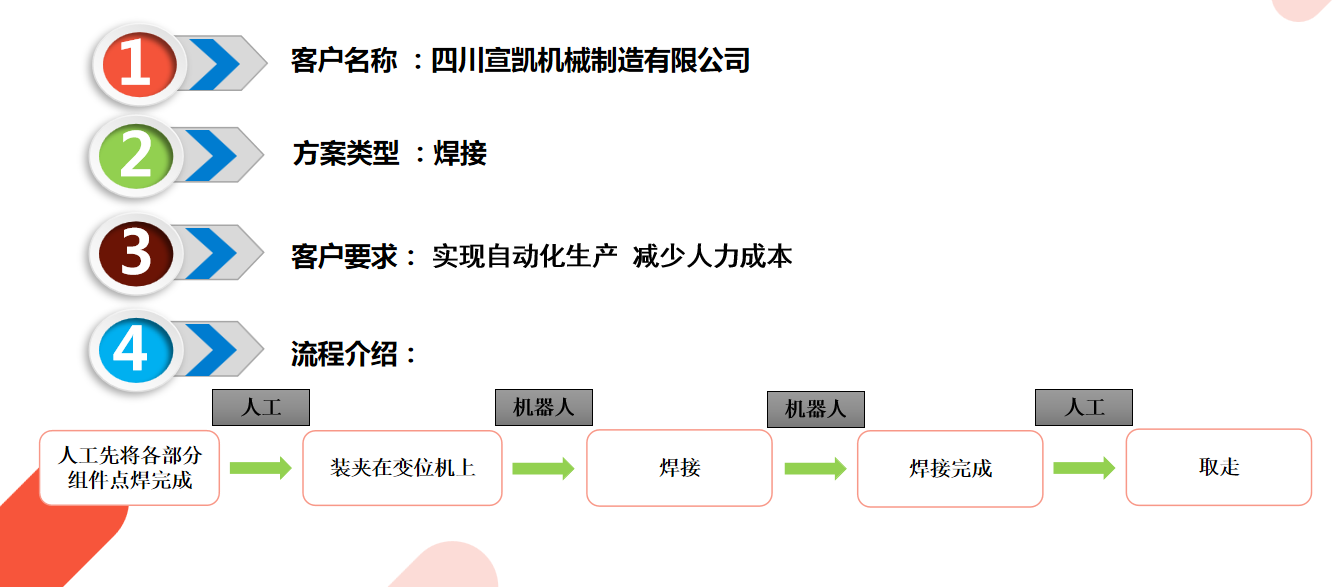

一、項目開發背景
二、客戶現場資料

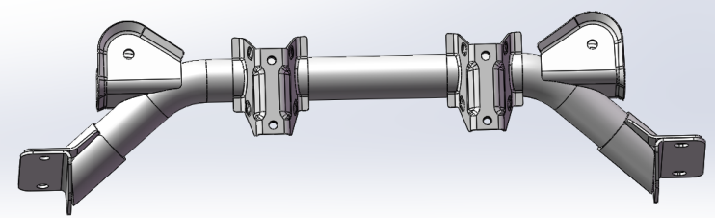

焊接工件名稱：摩托車架 產品實物：無 材質：鐵 對被焊工件的要求 工件誤差：包含精度誤差、位置誤差、焊縫間隙誤差； 1、工件焊縫周?chē)?0mm內不能有影響焊接質量的油、水分和氧化皮； 2、人工點焊后，整體工件的尺寸偏差不能超過 ±1mm； 3、不同工件在夾具定位后焊縫位置度重復定位偏差不超過 ±0.5mm； 4、對接焊縫間隙小于0.5mm,大于0.5無法保證焊接品質； 備注：最終以技術協議為準。 三、整體3D布局圖
四、工裝切換方式
工作流程 焊接變位機解析： 1、方案為雙工位焊接，每個工位焊接4個產品，點焊好的工件放置變位機上，變位機旋轉配合機器人完成整個工件焊接，機器人焊完后人工卸下已焊接好產品繼續裝夾焊接。 2、人工裝夾好工件后按啟動開關； 3、機器人收到信號到相對應工位焊接(因工件需要變位機翻轉焊接，工件放置變位機上，機器人焊完正面后，變位機翻轉，機器人繼續對反面焊縫進行焊接; 4、焊接時人工繼續裝夾另外一個工位的焊接工件，裝夾好后按預約啟動； 5、機器完成當前工位焊接后繼續對另一工位工件焊接； 6、人工卸下焊好工件再繼續裝夾工件焊接 ;
結構解析：

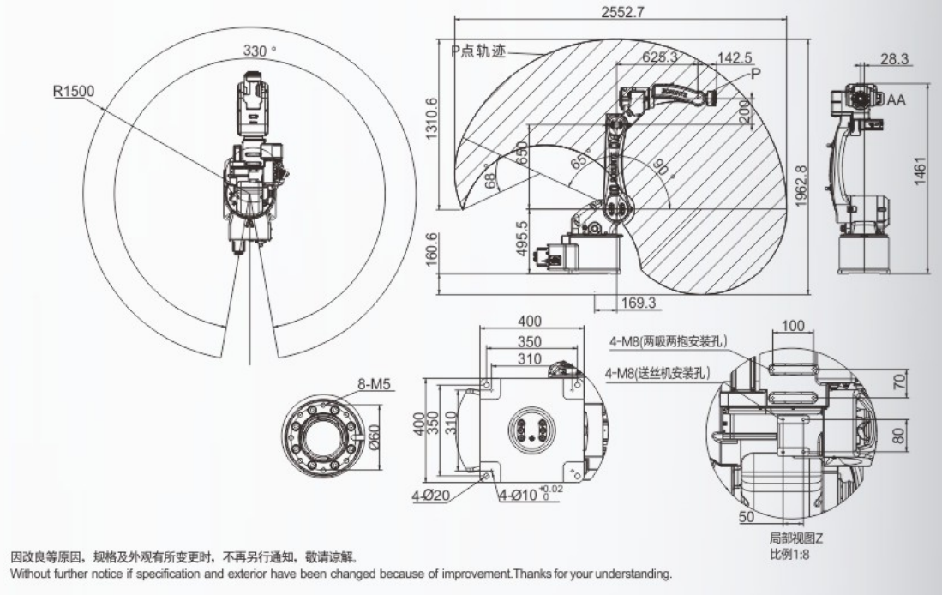

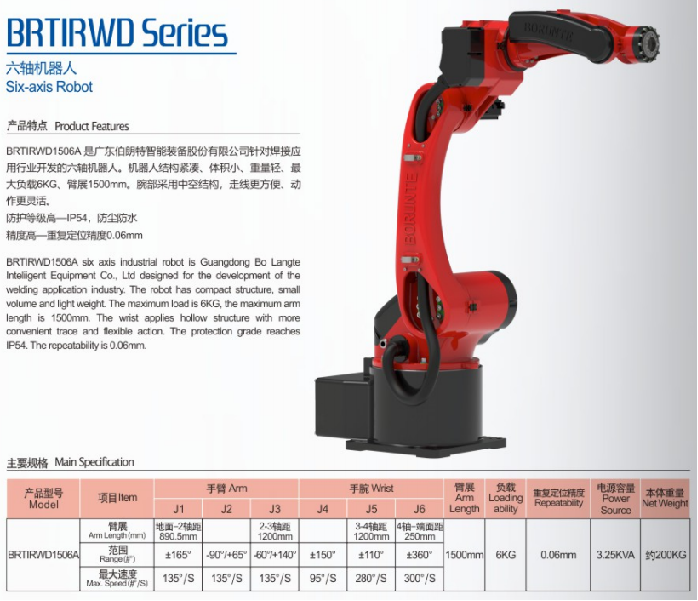

機器人解析：
焊接電源解析（氣保焊）
焊槍、防碰撞傳感器解析： 防碰撞傳感器：是為機器人焊槍設計急停機構，在機器人焊槍與障礙物發生碰撞時，它能提供可靠的停運功能，保護焊槍免于機械損傷。
設備設計技術規格： 1、使用條件：電源AC220V/380V~15A，氣源氣壓0.55-0.7Mpa 2、設備各部件使用材料定義說明： 2.1氣動組件：氣缸及配件正常使用壽命可達1-3年的時間； 2.2供電部分：由斷路器、開關電源等組成，形成短路保護和穩定的DC輸出； 主控部分：由華成系統和驅動器組成，有利于日后的維護和固件升級； 監控部分：采用****品牌系列傳感器進行各工作位置自動檢測； 操作部分：采用華成觸摸屏操作面板控制方便操作維護使用； 2.3機構部分：零件材料為鋼材或合金鋁制作，零件外觀電鍍或陽極防銹處理； 2.4方案包含設備： 1、六軸機器人4臺（型號：伯朗特BRTRWD1506A）； 2、焊接變位機8套； 3、焊槍治具4套； 4、焊機電源4套； 5、定位工裝（數量根據產品種類確定，1款產品2套定位工裝）； 6、焊縫追蹤器4套（如需要） 7、機器人底座4套
1、如蒙惠顧在正式設計之初，乙方必須提供產品的精確圖紙和樣品；（此方案為初步方案，需乙方提供詳細資料后：產品3D和2D尺寸圖、現場設備運行數據等，方能進一步確定可行性）； 2、乙方需保證焊接工件尺寸的一致性，不能變形、混料，不能摻雜異物，不能帶有批鋒； 3、人工與機器人配合完成作業； 4、此方案只針對上述所提及的產品； 5、甲方設備需要與乙方設備信號對接，乙方設備需要預留信號接口，如需修改PLC等由乙方負責； 6、安裝場地允許安裝打膨脹螺絲固定； 7、客戶提供AC220V/380V~15A電源與0.5－0.7MP氣源到指定位置； 8、設備調試階段乙方提供試機用產品每款不少于 20 Set以上作甲方調機用（用后退還）； 9、甲方在交付設備時提供使用說明書、易損件圖紙、電器圖紙等； 10、甲方負責培訓乙方有相關技術基礎的操作人員和維修人員； 11、最終驗收以技術協議為驗收標準； 12、具體注意事項及驗收標準以技術協議為準，技術協議在方案確認后簽合同時提供；
■用戶培訓
提供在我司進行的針對現場操作人員的基本操作培訓，提供針對設備維護人員的 機器人維修培訓； ■現場培訓 針對現場操作人員，提供在用戶現場進行的為期一周的系統操作培訓； ■現場陪產 系統正常運行后，我司派人到現場進行現場陪產，幫助客戶熟練且穩定的使用生產線。 ■電話支持 用戶出現機器人故障問題后可及時得到我司的電話支持。 ■現場維修 在接到客戶報修電話后會盡快趕到現場，為客戶及時解決機器人故障問題。 ■現場支持 將定期安排工程師到訪，現場進行技術支持和交流。 ■備件服務
