六軸工業機器人銼角方案項目書 工業機器人出方案流程
設計目標與要求：
1.設計目標：使用機器人結合工作人員進行銼角作業，實現產品自動加工， 2.CT為30s/PCS,工作人員半個小時換料一次，停機換料小于5分鐘。 3. 工件尺寸
尺寸 ：285mmx108mmx12mm
本工作站是專業為貴司所定制，用于加工機器人銼角方案。工作站主要由以下幾部份構成： （1）、1臺6軸機器人含底座； （2）、2套上料機構； （3）、2套下料機構； （4）、1套抓取機構；
場地布局空間
工作流程: 1.工作人員需要把產品放置在1號中. 2.3號機器人從1號抓料到4號中進行作業. 3.4號作業完成，1號機器人需要把完成品放入2號中 4. 2號作業完成，工作人員取走產品.
機器人： 1、采用6軸機器人BRTIRUS1510A ，臂展1500mm，負重10KG，能實現產品銼角等功能。

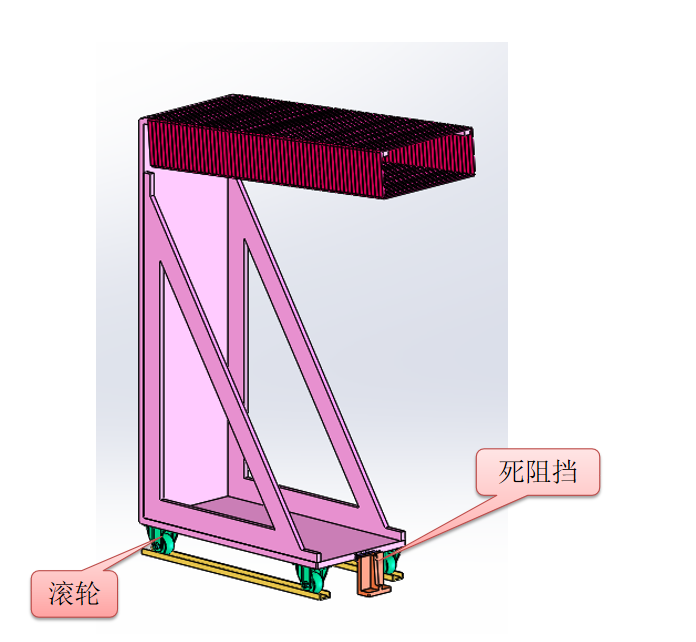

上料機構平臺： 1、采用滾輪推拉方式上料。
改善前： 1、人員需求：2人進行作業。 2、工作環境：間隔時間短，積易疲勞 改善后： 1、人員需求：1人 2、工作環境：加工時人員無需進入加工區域，只需補料、取料，還可以兼顧其他工作 1.如蒙惠顧在正式設計之初，甲方必須提供現場布局圖，以及產品的精確圖紙和樣品，
2.甲方保證產品零件尺寸的一致性，相關尺寸公差和型位公差保證在±2mm以內；
3.設備調試階段甲方提供試機用產品50set以上作乙方調機用；
4.乙方在交付設備時提供使用說明書、易損件圖紙、電器圖紙等；
5.乙方負責培訓甲方有相關技術基礎的操作人員和維修人員。
■用戶培訓
提供在我司進行的針對現場操作人員的基本操作培訓，提供針對設備維護人員的 機器人維修培訓； ■現場培訓 針對現場操作人員，提供在用戶現場進行的為期一周的系統操作培訓； ■現場陪產 系統正常運行后，我司派人到現場進行現場陪產，幫助客戶熟練且穩定的使用生產線。 ■電話支持 用戶出現機器人故障問題后可及時得到我司的電話支持。 ■現場維修 在接到客戶報修電話后會盡快趕到現場，為客戶及時解決機器人故障問題。 ■現場支持 將定期安排工程師到訪，現場進行技術支持和交流。 ■備件服務
