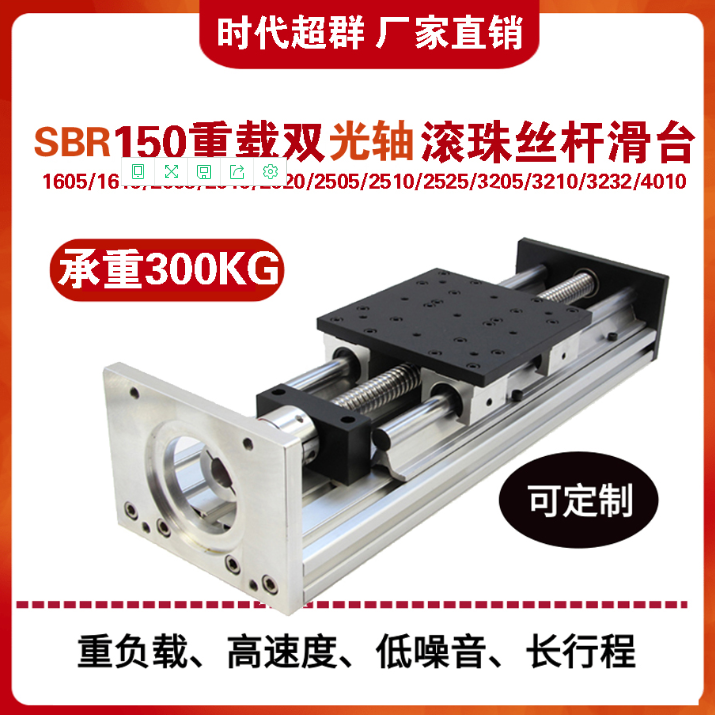

上圖為時代超群帶GBX系列重型導軌滑臺,GBX1705J-200,導軌選用絲桿是1605規格的，也就是絲桿粗16MM，導程是20MM，既電機轉一圈移動5MM，有效行程200MM.搭配的是110HCY185AL3步進電機16Nm套裝，水平可承載100kg負載�？刂破鬟x用的是CM40D系列多軸可編程控制器。

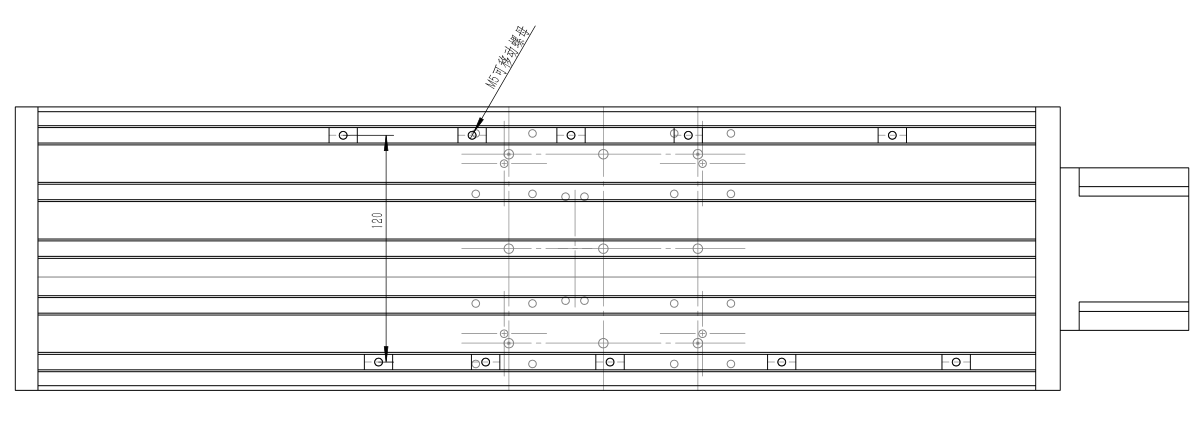

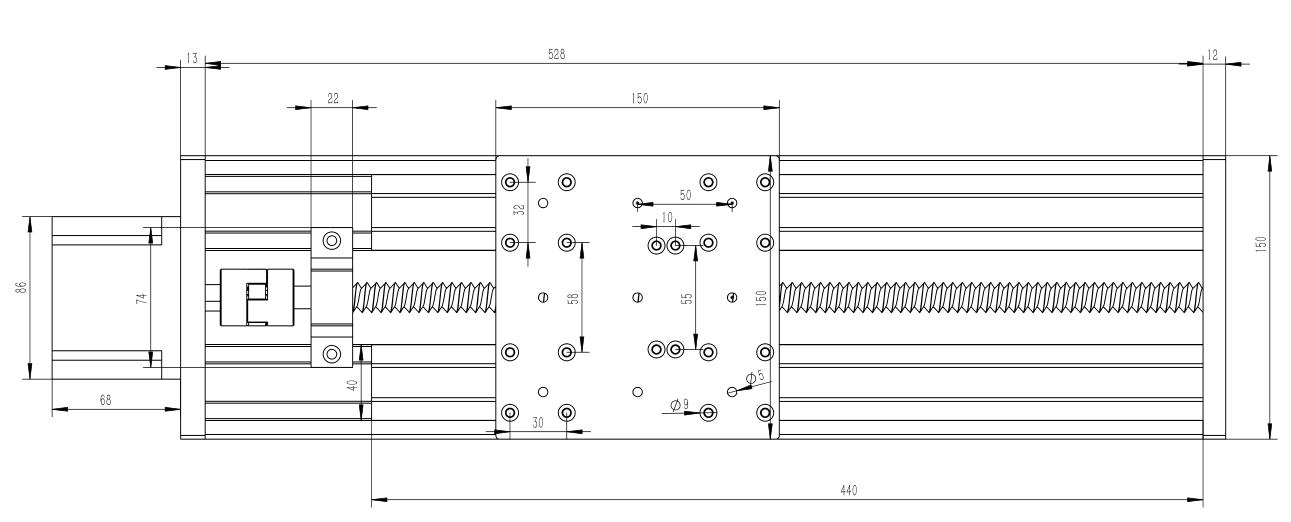

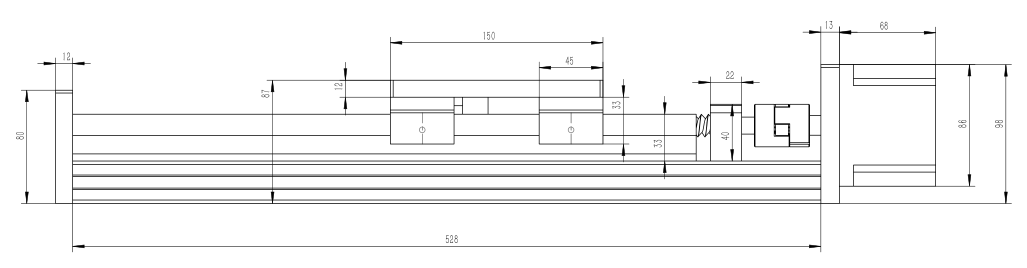

GBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。 具體尺寸圖如下：
規格：1605、1610、2020、2010，1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米，可以配86/110/130系列步進電機
上圖為110HCY160AL3S-TK0三相高壓步進電機，步距角1.2 扭矩12Nm 電流5A 機身長160 軸徑直徑19 軸長40 止口85，其中軸徑和軸長可根據客戶要求定制，該電機性能穩定，精度高，高轉速大扭矩，結構簡單，主要應用在機床，機械手，掃描設備，工業生產線等。 尺寸圖如下
ZD-3HE2254三相高性能步進電機驅動器低價格；設有32檔細分，最/高分辨率60000步/轉；反應頻率可達500Kpps；步進脈沖停止超過0.5s時，線圈電流自動減到設定電流的一半；抗干擾，光電隔離信號輸入/輸出；驅動電流2.2A到6.5A分16檔可調；220V電源輸入，電壓范圍：AC60V-260V；RS232串口通信 參數調節；相位記憶功能。
CM40L系列控制器支持1-4軸控制，此鏈接為單軸控制器連接，6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。
