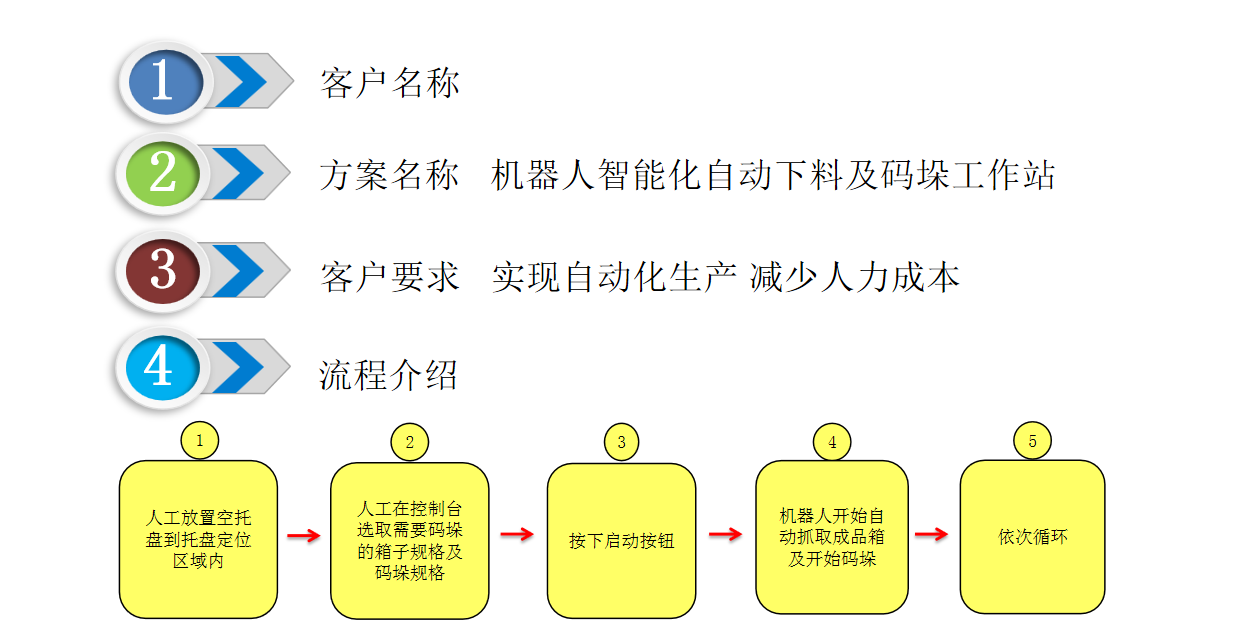

六軸工業機器人智能化自動下料及碼垛工作站方案項目書 工業機器人出方案流程

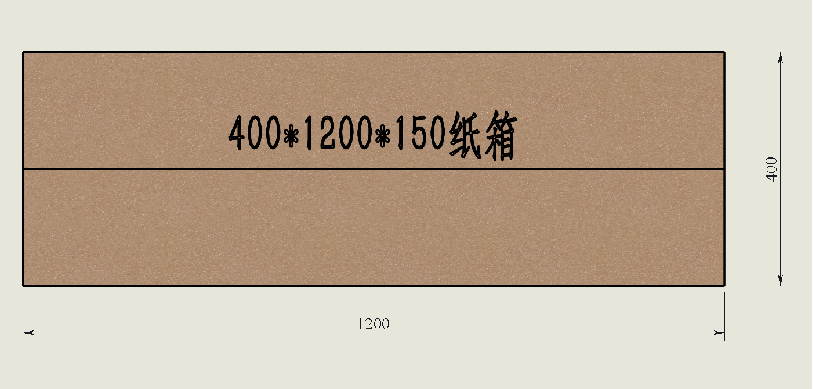

設計目標與要求： 1.設計目標：使用機器人結合定位工裝，智能夾具，實現機器人自動下料，自動碼垛解決人工作業造成的操作繁瑣，效率低，勞動強度大，對身體傷害大等問題。 2. 工件尺寸（規格型號：W:200-400mm L：800-1200mm H：120-150mm ）

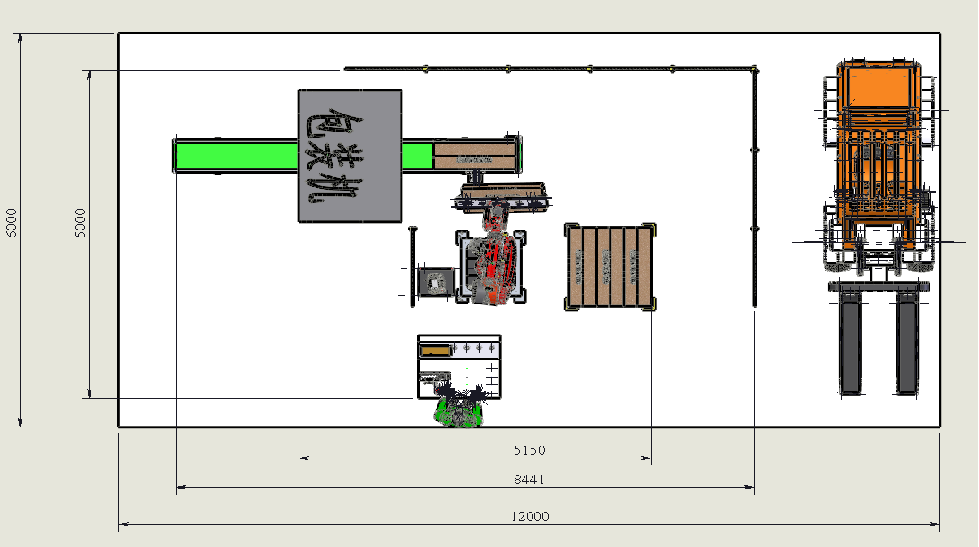

場地面積需求：

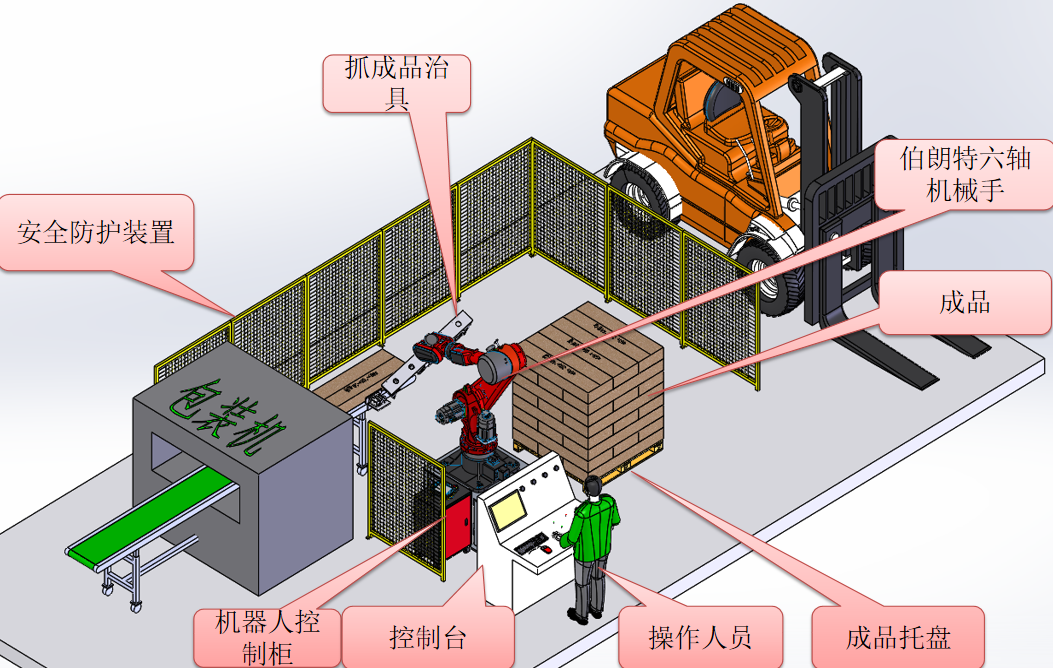

本工作站是專為貴司所訂制，用于機器人給產品做連續自動下料及碼垛使用。工作站主要由以下幾部份構成： (1)、高強度焊接鋼構治具底座； (2)、產品工裝一套； (3)、伯朗特六軸機器人一套； (4)、自動調節夾爪一套 (5)、控制系統一套； (6)、安全防護裝置一套； (7)、操作控制電柜；
取成品工裝結構及工作原理：
結構：、可調節定位支架、自動夾緊裝置、夾爪 動作流程： 1：下料輸送線成品到位后，機器人自動抓�。� 2：電缸行程可通過控制臺，實現所包含產品型號的任意尺寸設置，從而實現智能化通用： 3：夾爪內安裝墊片增大摩擦力，亦防止工件劃傷 4：抓取成品后，自動前往托盤定位區域碼垛；
下料位成品定位結構及工作原理：
結構：氣動定位裝置
動作流程 1：包裝機處輸送帶將成品傳送至擋料位； 2；定位氣缸推出將工件定位； 3；機器人抓取工件；
成品托盤裝置結構及工作原理：
結構：定位工裝
動作流程 1：人工將空托盤放至定位治具內 2：機器人抓取成品依次在托盤處碼垛 3：依次循環
動作分解： 1；人工將托盤放入托盤定位裝置內定好位 2：人孔在控制臺選取需要碼垛的紙箱規格及托盤規格（紙箱規格選取后夾爪可自動調整行程抓取工件，托盤規格選取后機器人自動執行相應紙箱的碼垛程序，實現一鍵智能化操作） 3：成品從包裝機流出至定位裝置 4: 定位裝置將工件定好位 5：取成品機器人將成品取出放至成品托盤內碼垛 6：依次循環
工作流程： 1：人工將托盤放入4號成品托盤定位處定好位 2: 人工在1號控制臺選取碼垛規格及成品參數 3、啟動開始按鈕 4、5號包裝機流出產品至2號定位裝置處自動定位 5：3號抓成品碼垛機器人將成品抓取至4號成品料位碼垛 6、依次循環
1.如蒙惠顧在正式設計之初，甲方必須提供現場布局圖，以及產品的精確圖紙和樣品，
2.甲方保證產品零件尺寸的一致性，相關尺寸公差和型位公差保證在±2mm以?xún)?nèi)；
3.設備調試階段甲方提供試機用產品50set以上作乙方調機用；
4.乙方在交付設備時提供使用說明書、易損件圖紙、電器圖紙等；
5.乙方負責培訓甲方有相關技術基礎的操作人員和維修人員。
■用戶培訓
提供在我司進行的針對現場操作人員的基本操作培訓，提供針對設備維護人員的 機器人維修培訓； ■現場培訓 針對現場操作人員，提供在用戶現場進行的為期一周的系統操作培訓； ■現場陪產 系統正常運行后，我司派人到現場進行現場陪產，幫助客戶熟練且穩定的使用生產線。 ■電話支持 用戶出現機器人故障問題后可及時得到我司的電話支持。 ■現場維修 在接到客戶報修電話后會盡快趕到現場，為客戶及時解決機器人故障問題。 ■現場支持 將定期安排工程師到訪，現場進行技術支持和交流。 ■備件服務
