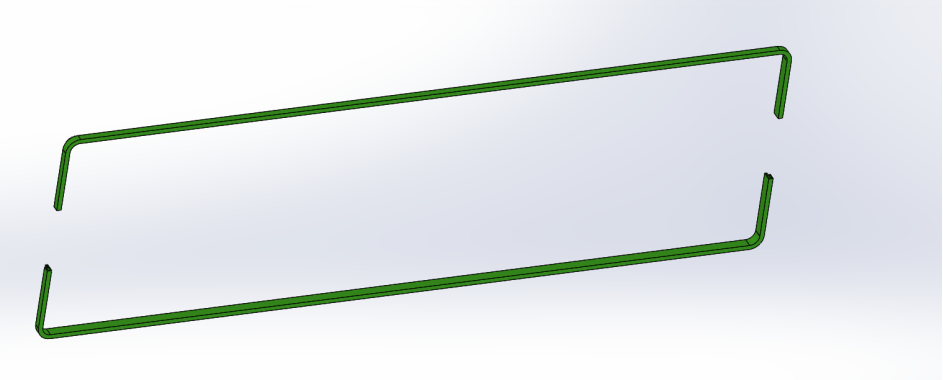

設計目標與要求： 1.設計目標：使用機器人結合定位工裝，實現機器人自動焊接，解決人工作業造成的操作繁瑣，效率低，勞動強度大，對身體傷害大等問題。 2. 工件
場地面積需求：
本工作站是專為貴司所訂制，用于機器人給產品做等離子清洗使用。工作站主要由以下幾部份構成： (1)、高強度焊接鋼構底座； (2)、產品自動固定及定位工裝； (3)、機器人焊機一套； (5)、操作控制電柜； (6)、伯朗特焊接專用六軸工業機器人；
工裝結構及工作原理： 結構：底座支架、可調節定位治具、固定支架、自動定位裝置、自動組裝裝置、自動鎖緊裝置，自動鎖緊裝置 動作流程： 1：工人將連接桿放進定位支架內 2：將兩片邊框分別放進上下兩個卡槽內 3：?jiǎn)?dòng)按鈕 4：定位氣缸脫出將兩側邊框靠近限位 5：自動壓裝機構從兩側同時壓緊將連接桿壓入卡槽 6：自動鎖緊裝置將工件鎖緊（手動操作及自動裝配時間可控制在12S以內） 7：開始焊接 8：依次循環（每小時產量100只左右）

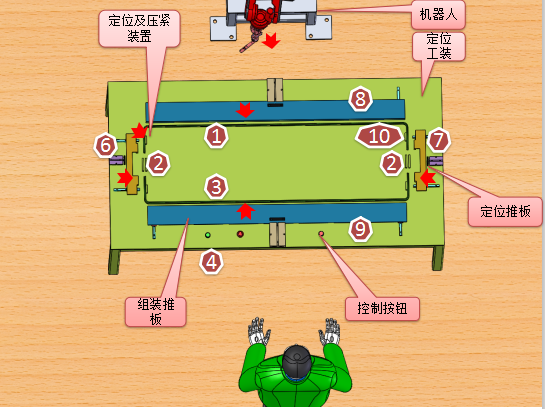

工作流程： 1：人工將工件1、2、3分別放入定位卡槽內 2: 啟動開始按鈕開始自動定位 3：2號位定位氣缸將連接桿定好位 4：6/7號位定位氣缸將管料兩側壓住使工件保持外形垂直 5：8、9號位組裝氣缸推板推出將1、3號組件壓入組裝完成 6:10號位壓緊氣缸將工件壓緊固定完成 7：機器人自動開始焊接 8：依次循環
工作流程： 1：人工將工件擺放好啟動開始按鈕后機器人自動記錄先發出的信號點 2: 依次前往發出信號的工位焊接 3：依次循環
