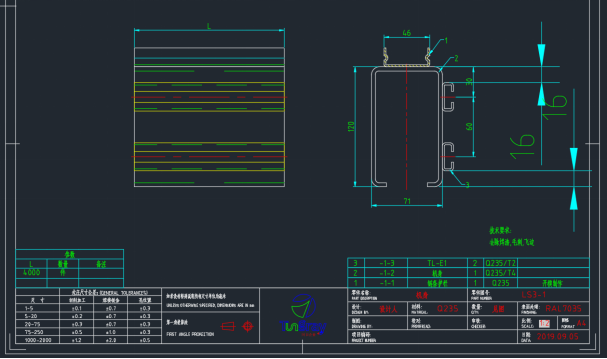

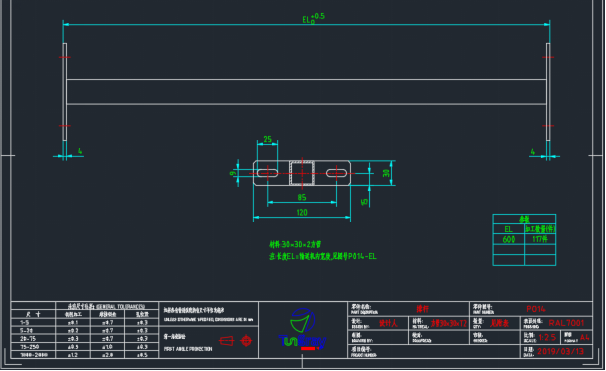

設計目標與要求： 1.設計目標：使用機器人結合定位工裝，實現機器人自動焊接，解決人工作業造成的操作繁瑣，效率低，勞動強度大，對身體傷害大等問題。 2. 工件尺寸

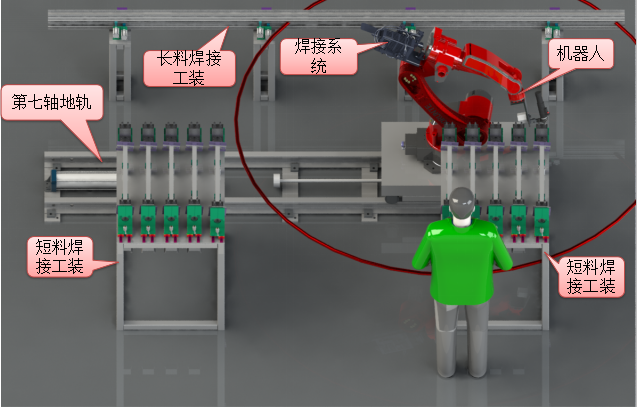

本工作站是專業為貴司所訂制，用于自動焊接。工作站主要由以下幾部份構成： （1）、1臺機器人 （2）、1套第七軸地軌（自動） （3）、1套長料焊接工裝； （4）、2套短料焊接工裝； （5）、2套定制消音房 （6）、1套焊接系統、含焊槍夾具（氣保焊）

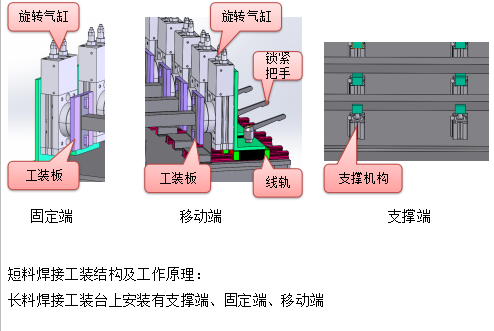

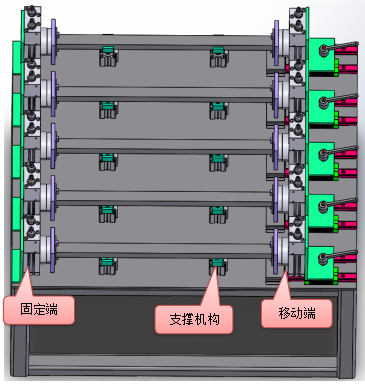

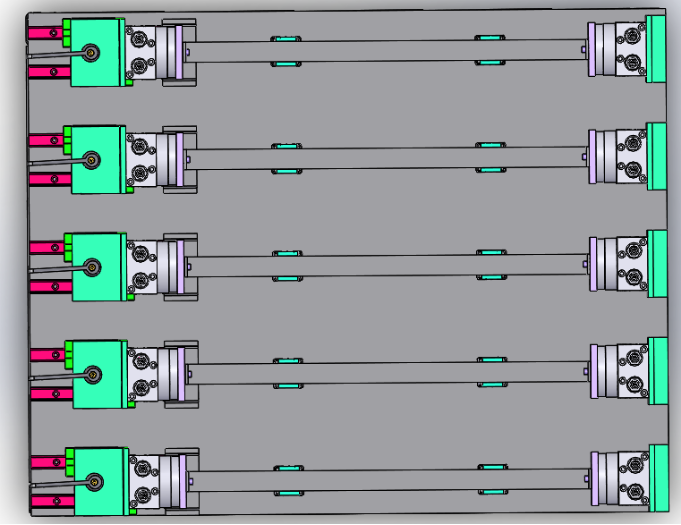

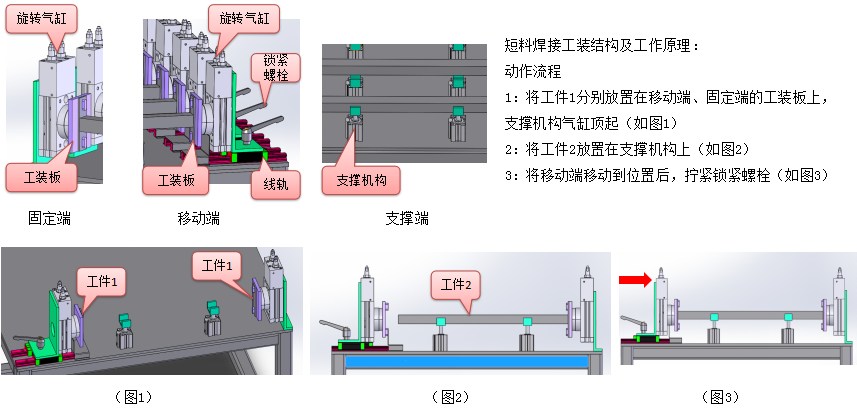

短料焊接工裝結構及工作原理： 1：焊接時，一次焊接好左圖中標注出的8處 2：旋轉氣缸旋轉180°，焊接另一側

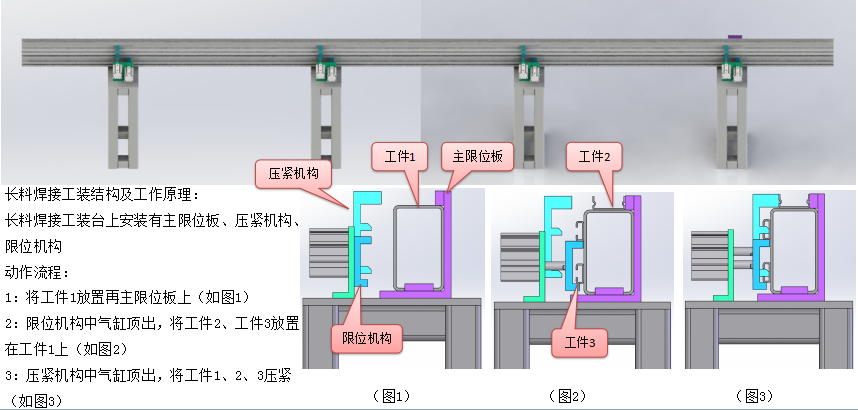

長短工件焊接工裝結構均無需人工翻面，大大提高了生產效率

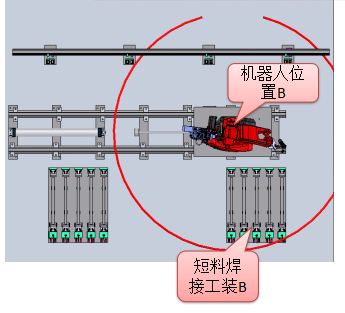

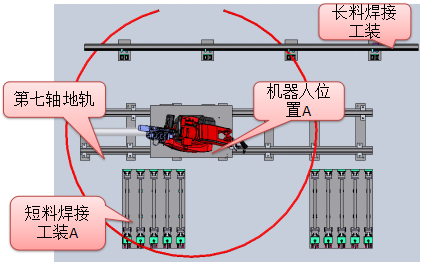

工作流程： 1：操作員將長焊接工裝和短料焊接工裝A、B上放料 2:啟動程序，機器人到位置A焊接，此時焊接區域?yàn)殚L(zhǎng)料的左半側以及短料焊接工裝A 3：機器人到位置B焊接，此時焊接區域?yàn)殚L(zhǎng)料的右半側以及短料焊接工裝B，同時短料焊接工裝A下料，上料 4：長焊接工裝和短料焊接工裝B下料，先上長料，啟動程序，回到步驟2 5：在位置A焊接時，短料焊接工裝B上料
改善前： 1、人員需求：2人 2、工作環境：溫度高、污染大，對員工身體傷害較大 改善后： 1、人員需求：1人 2、工作環境：加工時人員無需進入加工區域，只需將工件擺放好即可，機器人自動焊接
產品介紹
