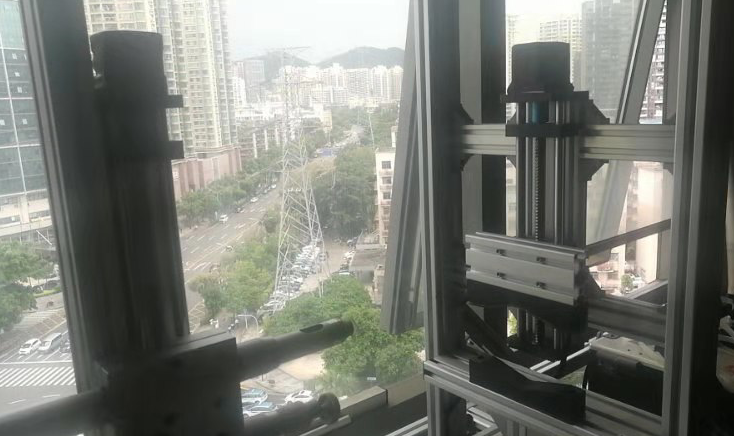

上圖為客戶做的低音測試架，采用連兩根導軌，一根是時代超群EBX滾珠系列直線導軌滑臺，配的57-56的步進電機。另外一套采用的是ETX梯形絲桿直線度滑臺，有一定自鎖力，搭配的是42-48步進電機，有效行程300MM 具體名單如下：

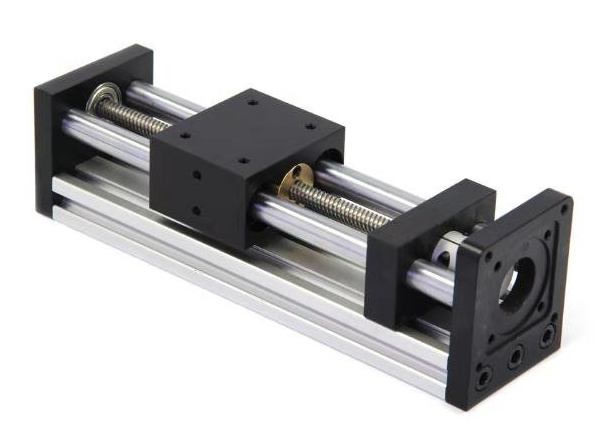

ETX光軸梯形絲杠線性滑軌穩定性強，負載能力大。使用壽命長，垂直性能好。端面小而剛性大，實現設備小型化。ETX0808J-300有效行程長度300mm，導程8mm，絲桿直徑8mm，****水平載重30Kg，遲滯載重10KG,精度0.1mm/每300mm，速度1-66mm/秒。 客戶負載很輕也就不到1kg,所以客戶選用的是42-48步進電機。搭配的是542驅動器。
圖中電機為42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。
配套時代超群DM542C是采用DSP控制技術研發的細分型高性能步進電機驅動器,適合驅動任何中小型 4.2A 相電流以下兩相或四相混合式步進電機。由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率。
DM542C DSP數字驅動器，基 于32位DSP數字芯片，新型的算法，針對驅動和電機發熱特殊優化，對比傳統DM542體積小巧，同樣保留低振動、低發熱、低噪音及高速性能優異等特點，適合于42和57電機系列
CS20-1S是我公司研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。用途廣泛可實現各種自動化產業 例如:自動制袋機，自動切分機，粉劑包裝機。其它任何您想實現的步進電機單軸控制器。
此款客戶器可利用232通信電腦實時控制器
可開發專機控制器�？刂祁A(yù)留串口功能，可根據需要增加電腦控制端，也可做為第二軸輸出，具體控制方式可由客戶定制，本公司研發出一種控制方式，即在第一軸的電機運動過程中，可按照條件啟動第二軸電機，在不影響第一軸電機運行的情況下，啟動第二軸電機，按照系統的升降速運行到指定速度，以及指定距離，保證不會丟步，此控制方式好多場合非常需要，但市面上無此種控制，如果有需要可以與本公司聯系。 聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
