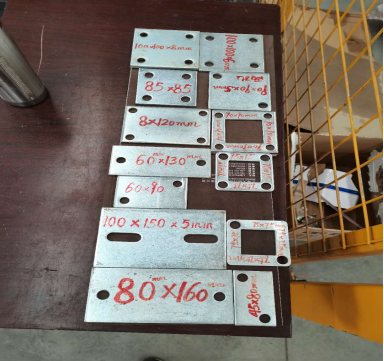

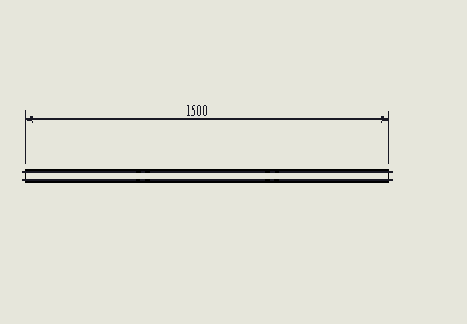

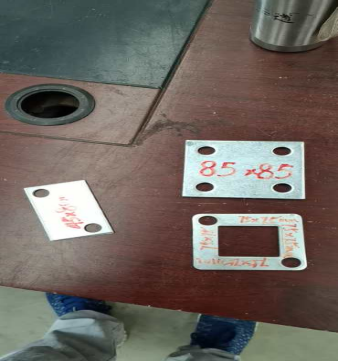

設計目標與要求： 1.設計目標：使用機器人結合定位工裝，實現機器人自動上下料，自動焊接，解決人工作業造成的操作繁瑣，效率低，勞動強度大，對身體傷害大等問題。 2. 工件尺寸（規格型號：30*30 40*40 50*50方管 底板尺寸如圖）

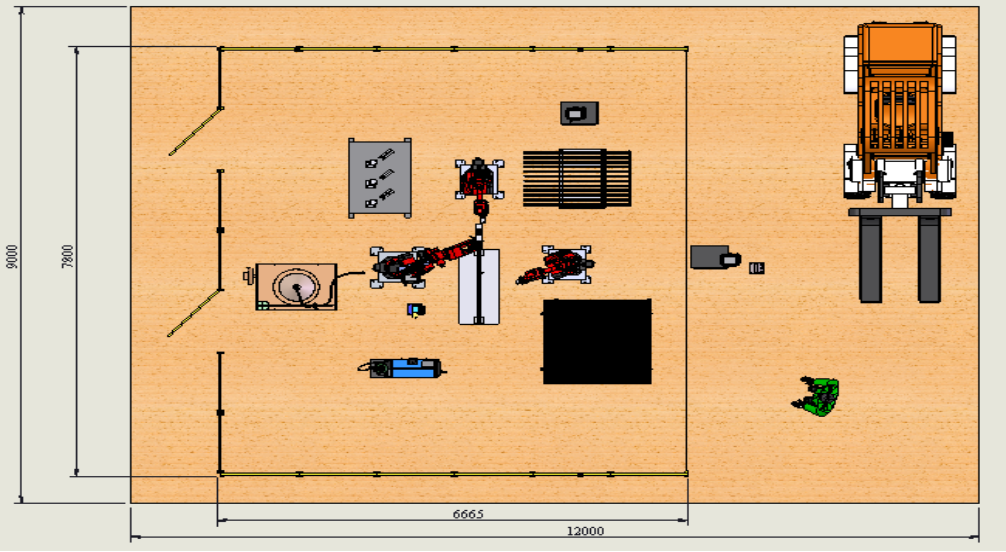

場地面積需求：

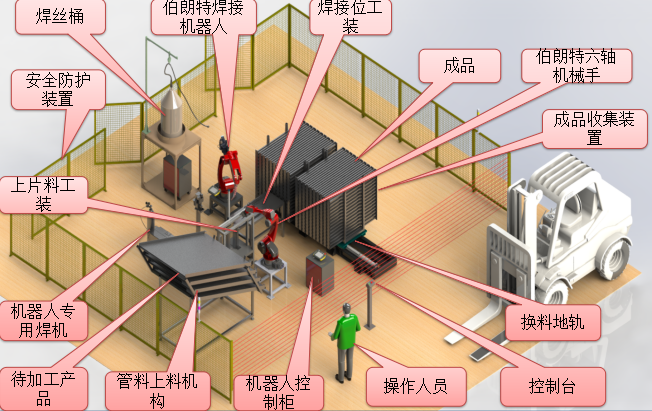

本工作站是專為貴司所訂制，用于機器人給產品做連續自動焊接及上下料使用。工作站主要由以下幾部份構成： (1)、高強度焊接鋼構治具底座； (2)、產品工裝三套（上片料、上方管、焊接各一套）； (3)、伯朗特六軸機器人2套（其中焊接專用機器人一套）； (5)、機器人專用焊接系統一套； (6)、安全防護裝置一套； (7)、操作控制電柜； (8)、焊槍清槍器一套； (9)、成品換料專用地軌； (10)、伺服上料裝置一套（上片料）；

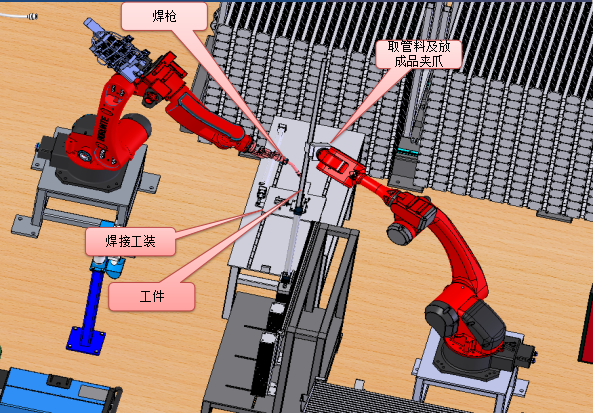

焊接工裝結構及工作原理：
結構：控制按鈕，底座支架、可調節定位支架、自動定位裝置 動作流程： 1：機械手將方管放到定位塊上； 2，定位氣缸推動管子定好位置； 3：機器人抓取底板片料放至定位面； 3：焊接機器人焊接兩面； 4：機器人旋轉工件旋轉180度依次焊接下兩面； 3：六軸機械手將成品抓走，依次循環
伺服片料結構及工作原理：
結構：鋼結構伺服自動定位上料裝置
動作流程 1：人工將底板片料工件放到上料位上 （單工位可放100片，三工位放滿可容納 300片） 2：工件定位位置 3：伺服模組（移至工件料倉位置，一次 吸取一片，移動至焊接工裝處放置工裝 定位區域內） 4：氣缸取料裝置（采用海綿吸盤，所有 型號都可吸取）

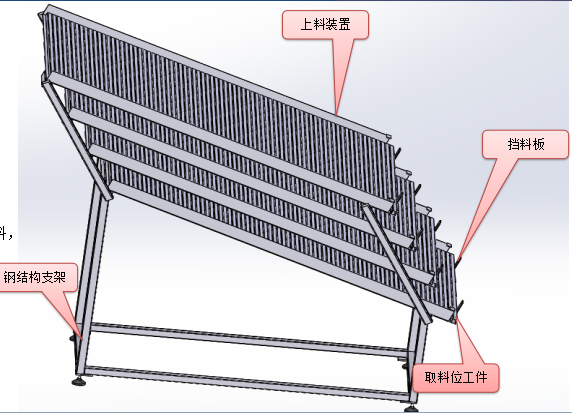

方管上料裝置結構及工作原理：
結構：上料工裝
動作流程 1：人工一次放置300根方管至上料臺 2：機器人依次抓取最下面一根工件放至 焊接工裝（取完一層后感應開關感應無料， 自動取下一層） 3：依次循環
焊接工位工作流程：
動作流程 1：取管料及方成品機器人將管料取出對準焊接位并保持動作 2：焊接機器人依次將四個面一次焊完 3：取管件及放成品機器人將成品抓取至放料倉 4：依次循環 （料倉和待加工片料及管料數量依12h加工時間設計，預計300件）
成品收集地軌及工裝結構及工作原理：
結構：鋼結構氣動自動定位地軌裝置
動作流程 1：人工將兩個成品收集工裝放到地軌 定位裝置上，靠緊定位塊（單工位可放 150件，雙工位放滿可容納300片） 2：工裝定位位置 3：滿料感應裝置（感應成品放滿后， 自動切換位置到空料倉，繼續碼垛）
動作分解： 1：人工將工件按要求放置在上料位料倉內（底板片料以及管料） 2: 取片料伺服裝置將片料取出放至焊接移載工裝定位塊內，移載氣缸將載具拉回至焊接位，定位氣缸將底板鐵片定位好。 3、取管料機器人將管料取出對準焊接位料口，保持夾持動作焊接，機器人焊接兩面焊縫 4、上面焊完后取片料機器人將工件旋轉180度繼續焊接，依次焊好四個面 5：焊好后取管件機器人將成品并放置于成品料倉 6：一號成品料倉滿料后自動切換 7：依次循環

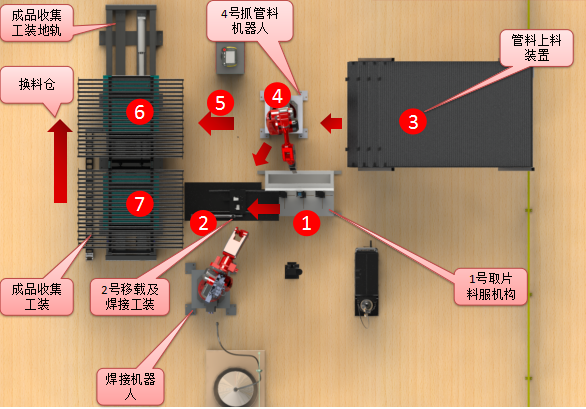

工作流程： 1：1號取片料伺服機構將片料去處并移載至2號焊接工裝接片料位 2: 2號移載工裝將片料移載至焊接位 3、4號機器人抓取3號上料區底下一只管件移至2號工裝臺物料對接，焊接機器人焊開始接 4、焊接完成后4號機器人直接將成品放至6號成品料倉 5：6號成品料倉滿料后自動切換料倉繼續碼垛。
