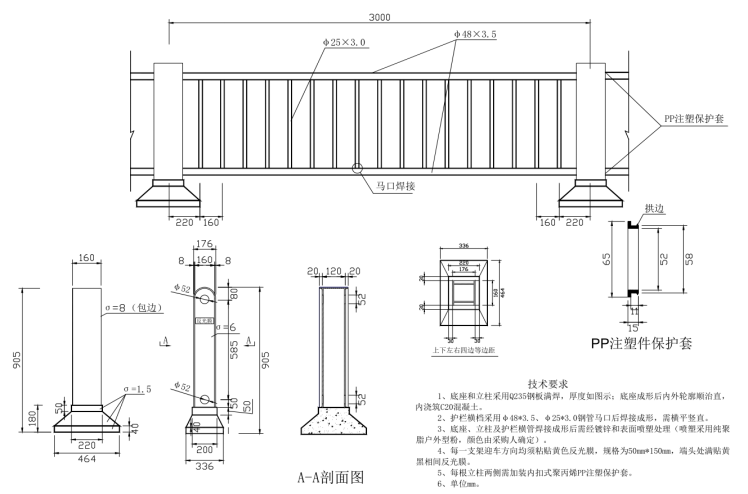

焊接工件名稱：防護欄 產品實物：無 材質：鐵 對被焊工件的要求 工件誤差：包含精度誤差、位置誤差、焊縫間隙誤差； 1、工件焊縫周圍10mm內不能有影響焊接質量的油、水分和氧化皮； 2、人工放料時，整體工件的尺寸偏差不能超過 ±1mm； 4、馬口處對接焊縫間隙小于0.5mm,大于0.5無法保證焊接品質； 備注：最終以技術協議為準。

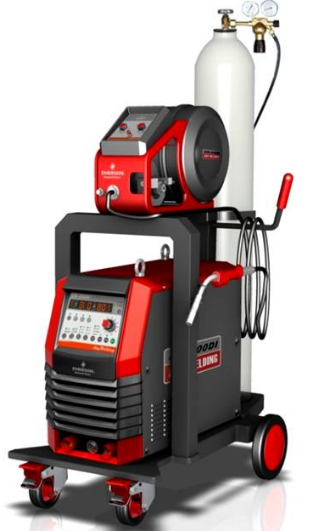

焊接電源解析（氣保焊） Ehave CM350AR是麥格米特公司為全球金屬加工制造推出的一款為自動焊接系統配套的全數字 IGBT 逆變 CO 2 /MAG/MMA 多功能焊接機。它以出色的電弧特性、可靠性以及高效率為客戶帶來更高品質更高效率的焊接體驗和價值，幫助客戶在產品金屬焊接加工環節上超越競爭對手，確保客戶精力集中于焊接以外的核心業務，從而讓客戶脫穎而出。

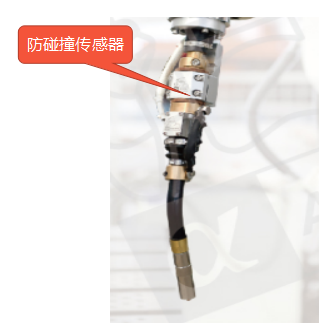

焊槍、防碰撞傳感器解析： 防碰撞傳感器：是為機器人焊槍設計急停機構，在機器人焊槍與障礙物發生碰撞時，它能提供可靠的停運功能，保護焊槍免于機械損傷。

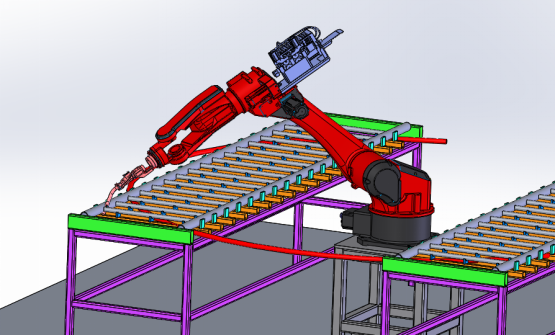

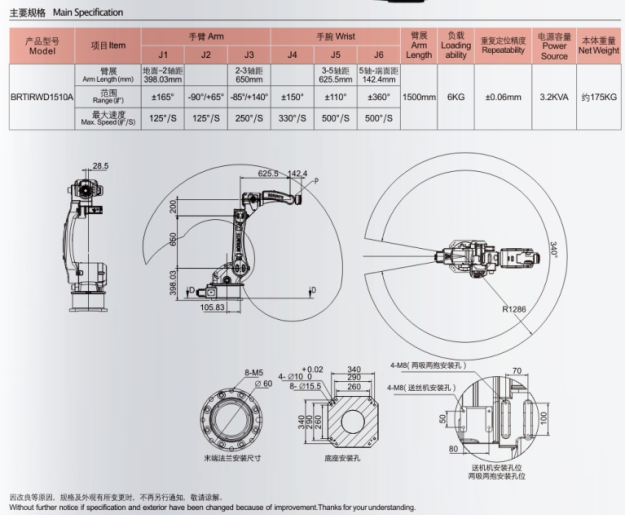

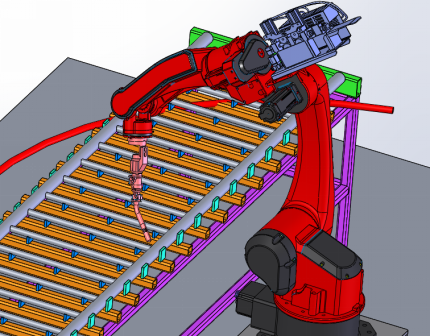

設備設計技術規格： 1、使用條件：電源AC220V/380V~15A，氣源氣壓0.55-0.7Mpa 2、設備各部件使用材料定義說明： 2.1氣動組件：氣缸及配件正常使用壽命可達1-3年的時間； 2.2供電部分：由斷路器、開關電源等組成，形成短路保護和穩定的DC輸出； 主控部分：由華成系統和驅動器組成，有利于日后的維護和固件升級； 監控部分：采用****品牌系列傳感器進行各工作位置自動檢測； 操作部分：采用華成觸摸屏操作面板控制方便操作維護使用； 2.3機構部分：零件材料為鋼材或合金鋁制作，零件外觀電鍍或陽極防銹處理； 2.4方案包含設備： 1、六軸焊接機器人1臺（型號：伯朗特BRTRWD1506A）； 2、焊機焊槍1套 3、定位工裝2套； 4、機器人底座1套 整體3D布局圖

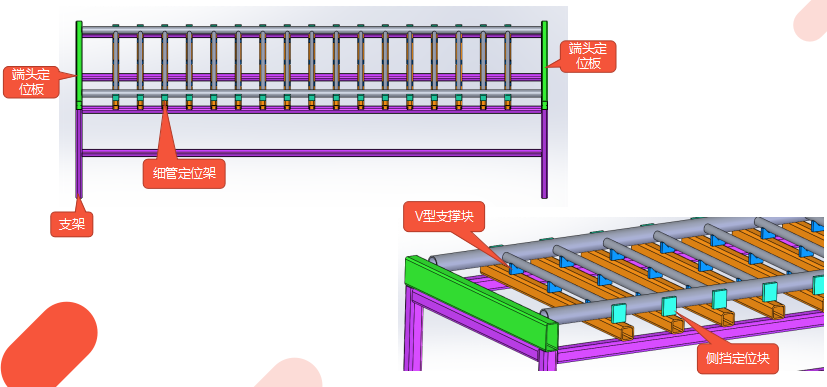

工裝結構

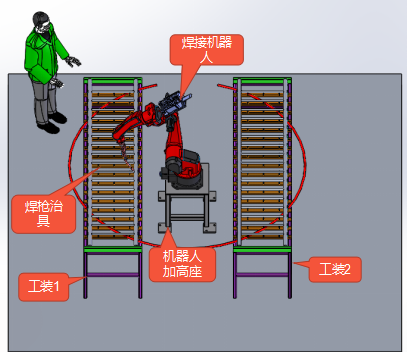

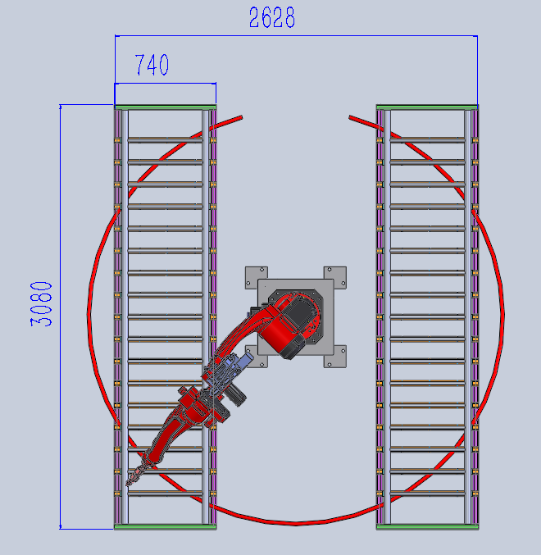

機器人動作與行程模擬

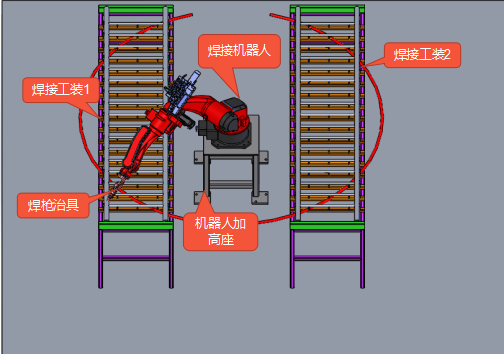

機器人焊接工件最遠端
機器人焊接工件最近端 工作流程 1、人工將零部件放置到工裝1與工裝2上 2、機器人開始焊接工裝1上的工件，工 裝1上焊接完成后，焊接工裝2上的工件 3、機器人在工裝2上焊接的同時。操作員將工裝1上的工件翻面，等待機器人焊接 4、工裝2焊接完成后，機器人到工裝1上焊接工件的反面 5、此時人工將工裝2上的工件翻面，等待機器人焊接 6、工裝1上的工件反面焊接完成后，機器人到工裝2上焊接 7、此時人工將工裝1上的成品取下，重新放上零部件，等待焊接 8、如此往復循環
