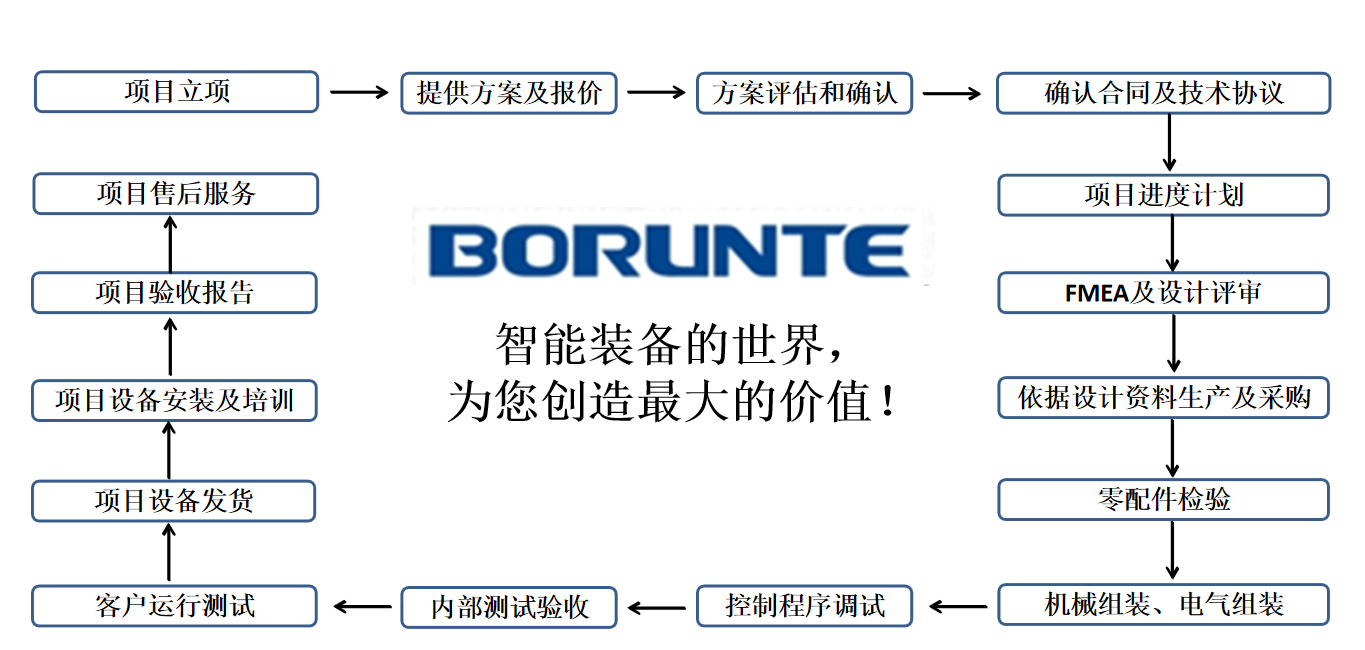

六軸工業機器人自動噴涂方案項目書 工業機器人出方案流程
設計目標與要求： 1.設計目標：此設備實現了機器人配合人工，自動化產品生產，解決了人工生產的繁瑣，效率低，勞動強度大等問題。實現了連續、高效、高質量的自動化功能。

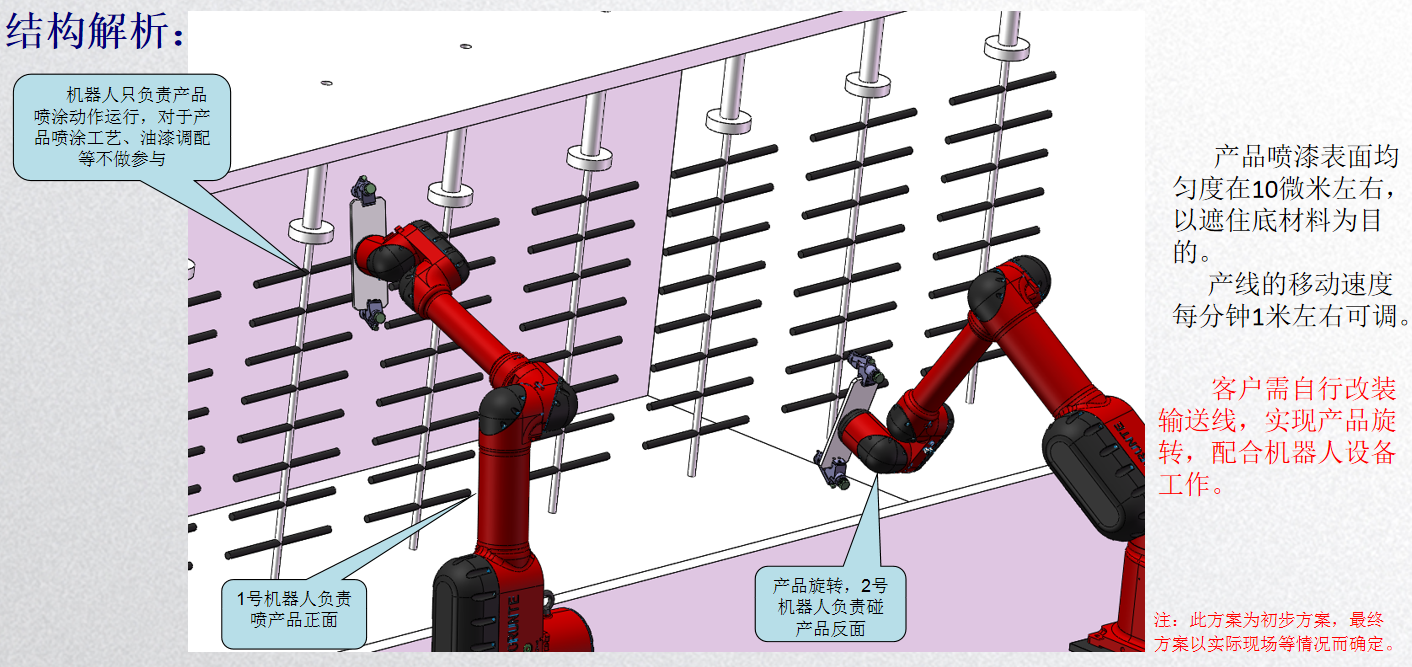

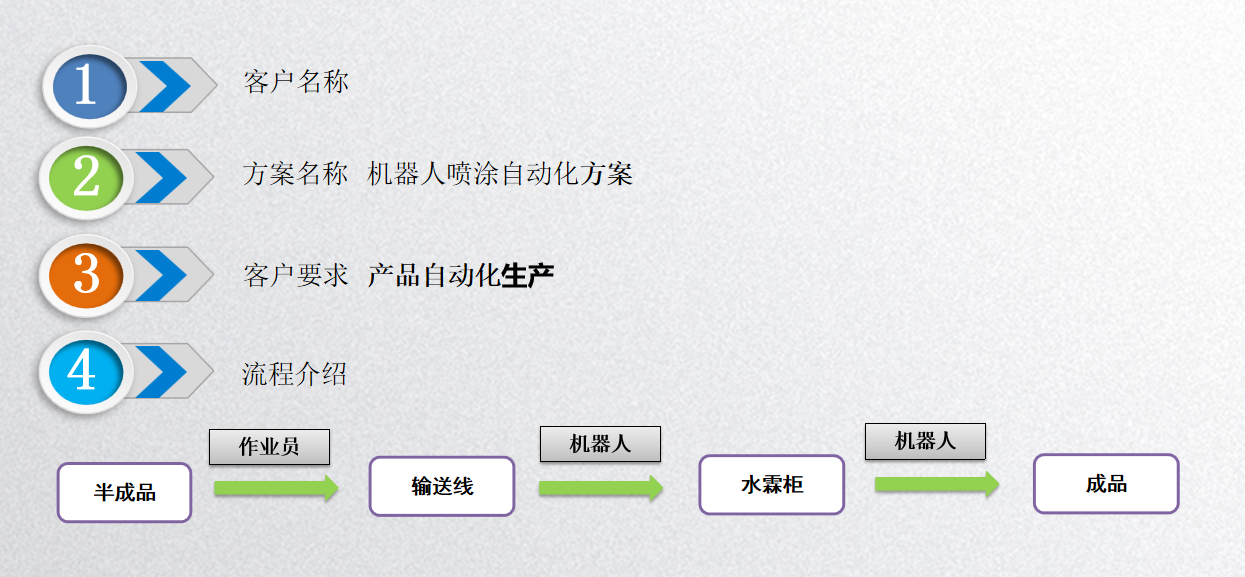

2. 設計要求：作業員將產品放上輸送線，當產品流經水霖柜，1號機器人接受信號，對產品進行噴涂，完畢后，產品旋轉另一面，2號機器人接受信號，對產品另一面進行噴涂，完成流程。（客戶需自行改裝輸送線，實現產品旋轉，配合機器人設備工作）
2、設備設計技術規格： 1、使用條件：電源AC220V~15A，氣源氣壓0.55-0.7Mpa 2、設備各部件使用材料定義說明： 2.1氣動組件：氣缸及配件使用臺灣亞德客產品，正常使用壽命可達1-3年的時間； 2.2供電部分：由斷路器、開關電源等組成，形成短路保護和穩定的DC輸出； 主控部分：由華成系統和驅動器組成，有利于日后的維護和固件升級； 報警部分：采用三色燈聲光裝置，起到醒目效果，可根據生產要求具體設計； 監控部分：采用品牌傳感器進行各工作位置自動檢測； 操作部分：采用華成觸摸屏操作面板控制方便操作維護使用； 2.3機構部分：零件材料為鋼材或合金鋁制作，零件外觀電鍍或陽極防銹處理； 2.4機架采用國標型材制作，鋼鈑金烤漆，亞克力透明材料制作外罩。 2.5.該方案包含設備： （1）六軸機器人 x2（2）機器人固定座 x2 （3）治具 x2（4）液體靜電噴槍及配套設備 x4
 .
1.如蒙惠顧在正式設計之初，甲方必須提供產品的精確圖紙和樣品，具體尺寸；
2.來料方式需要作業員將產品放上輸送線，客戶自行改裝輸送線，實現產品自動旋轉；
3.機器人安裝時，允許地面打膨脹螺絲，安裝過程需客戶配合移動現場位置；
4.我方在交付設備時提供使用說明書、易損件圖紙、電器圖紙等；
5.我方負責培訓貴公司有相關技術基礎的操作人員和維修人員；
6.如有其他情況，雙方協商處理。 ■用戶培訓
提供在我司進行的針對現場操作人員的基本操作培訓，提供針對設備維護人員的 機器人維修培訓； ■現場培訓 針對現場操作人員，提供在用戶現場進行的為期一周的系統操作培訓； ■現場陪產 系統正常運行后，我司派人到現場進行現場陪產，幫助客戶熟練且穩定的使用生產線。 ■電話支持 用戶出現機器人故障問題后可及時得到我司的電話支持。 ■現場維修 在接到客戶報修電話后會盡快趕到現場，為客戶及時解決機器人故障問題。 ■現場支持 將定期安排工程師到訪，現場進行技術支持和交流。 ■備件服務
