客戶選購了時代超群閉環5NM的步進電機，速度達不到他要的要求，就買了8.5NM的閉環，結果發現8.5NM閉環帶同等負載比5NM的閉環速度還要低，于是過來咨詢是什么情況 其實，這是很多客戶可能犯下的誤區，認為扭矩越大，速度越快，其實不然 有如下兩點原因 1.8.5N的電機的電感大，轉起來以后反電動勢大，電壓平衡點的轉速要比5N的小，所以同電壓，同負載的情況下，8.5NM的速度不會比5NM的快遞 2.就是電壓使用的問題，客戶帶86電機用的事24V電壓，實際這樣是遠遠達不到要求的，86的電機至少要用48V電壓才行，用60V的交流電壓性能更好。 這是因?yàn)?/span> 步進電機是50對極的，轉起來以后會有反電動勢（發電的意思），當反電動勢電壓與供電電壓相當時候，電機是沒有實電流的，就是虛電流。電機做功是需要電源提供功率的，電源的功率是電流*電壓，當輸出的電流不夠，就產生不了功率。特別是電壓過小比如24V，48V在帶86電機的時候，轉速，扭力都上不去。電機越大，電感量越大，相同轉速時候反電動勢也越大。
上圖為時代超群86系列 8.5nm步進電機套裝86EBP147ALC-TK0高速大扭矩 閉環控制 額定轉速高達1200轉！ 空載轉速每分鐘可達到3000轉。編碼器1000P。編碼器線長和電機線長為2mm。電流范圍0~7.2A，電壓范圍AC18~80V/DC24~110V。適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。 產品參數如下：

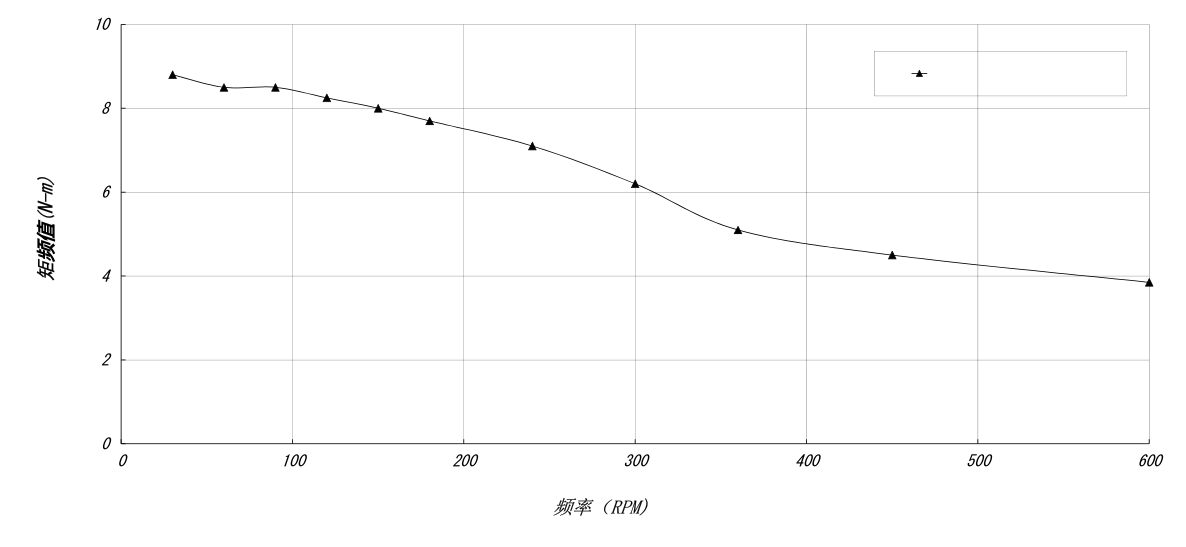

特性曲線圖如下：

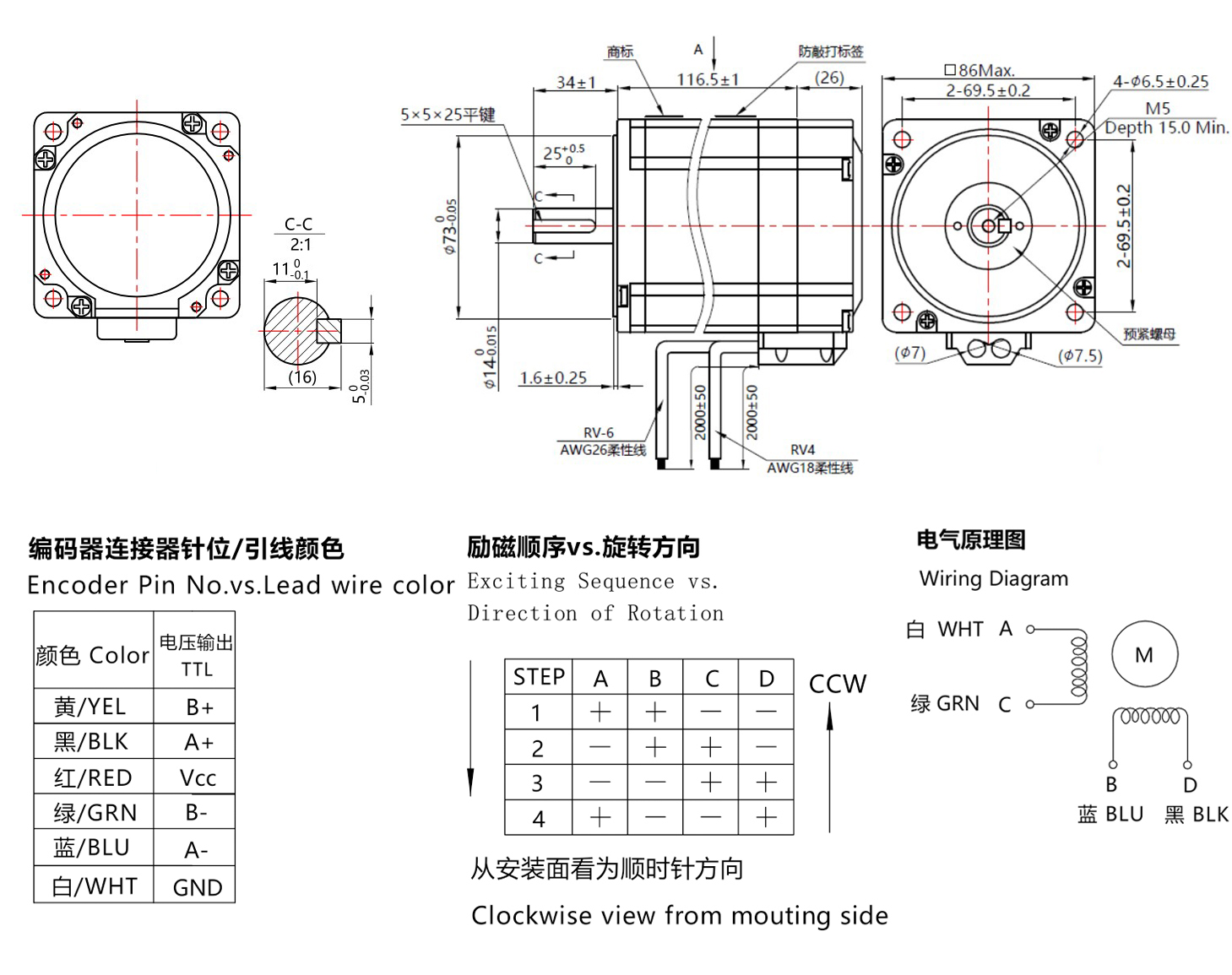

產品尺寸圖如下：

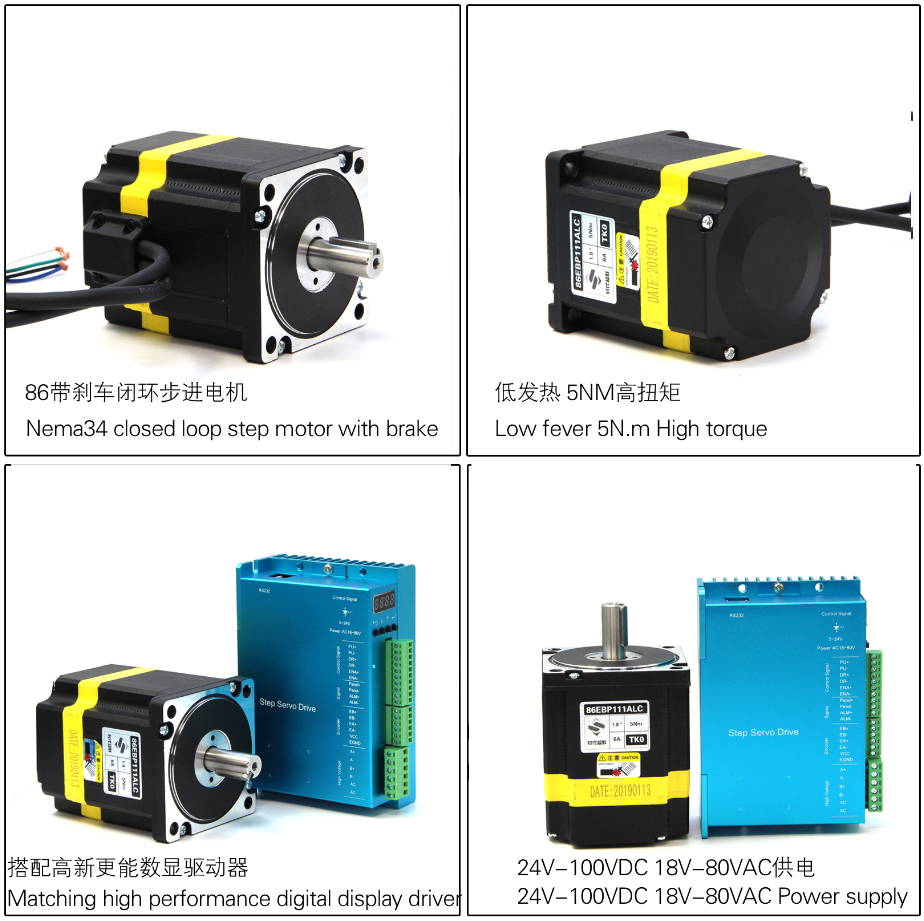

配套ZDM-2HA865 為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，對于交流伺服系統具有極高的成本優勢。
時代超群閉環步進電機特點： 1、控制精度高。普通步進電機的精度取決于電機的結構，電機的相數和拍數越多，它的精確度就越高，市場上大部分還是兩相步進電機，精度都不會太高。閉環步進電機在電機尾端加裝編碼器形成閉環控制，提高一定的精度。 4、高速性能好；普通步進電機的輸出力矩會隨轉速升高而下降，由于沒有閉環電流補償，導致高速力矩?fù)p失很大，閉環步進電機有電流的閉環控制，這樣在高轉速下有電流的補償，保持高速的力矩輸出。 6、運行更穩定；普通步進電機的控制為開環控制，啟動頻率過高或負載過大易丟步或堵轉的現象，停止時轉速過高易出現過沖現象，閉環步進電機為閉環控制，驅動器可直接對電機編碼器反饋信號進行采樣，內部構成位置環和速度環，一般不會出現步進電機的丟步或過沖的現象，控制性能更為可靠。 7、相應速度快；普通步進電機從靜止加速到工作轉速需要上百毫秒，而交流伺服系統的加速性能較好，一般只需幾十毫秒，可用于要求快速啟停的控制場合。
