客戶要求： 垂直運動載重3公斤，移動速度暫時沒要求；使用1模齒條牽引，寬10MM，齒輪直徑42mm，幫忙給一下合適的電機，必要時可以加減速機
計算方法： 3KG物重換算成N為3*10（實際9.8，這里做估算）=30N 齒輪半徑為42/2=21毫米,單位換算為米為21/1000， 那么齒輪+鏈條所需要的扭矩為30N*21/1000m=0.63NM，通常省略到各種系數和使用因素，要留出三倍余量，0.63NM*3=1.89NM（具體為什么這樣，直接記�。� 此種情況下不考慮速度的情況下，可以不加減速機，直接用步進電機 可以考慮使用2.8NM的步進電機，速度控制在電機每分鐘200轉以內

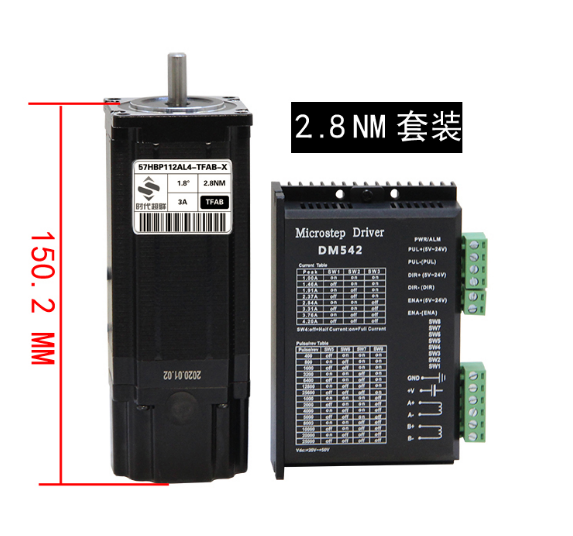

上圖為時代超群一款剎車步進電機57HBP112AL4-TKAB兩相混合式步進電機 步距角1.8°，扭矩2.8N.m，電流3A，機身高112MM，軸徑Φ8MM，D軸，出軸長22mm。之所以加剎車時因為在垂直帶動負載時，停止工作防止負載下滑。客戶在負載移動速度不快的情況下，提升40KG負載沒有問題。 步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。 可以搭配公司自主研發的高性價比的細分驅動器ZD-2HD542，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，具有較強的競爭力和吸引力。
ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖響應頻率可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 控制部分可以選用控制器或者PLC控制。操作簡單，性能穩定。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
