可實現按開關按鈕就轉松開就停的86步進電機單軸控制箱(LP)
2021年3月20日

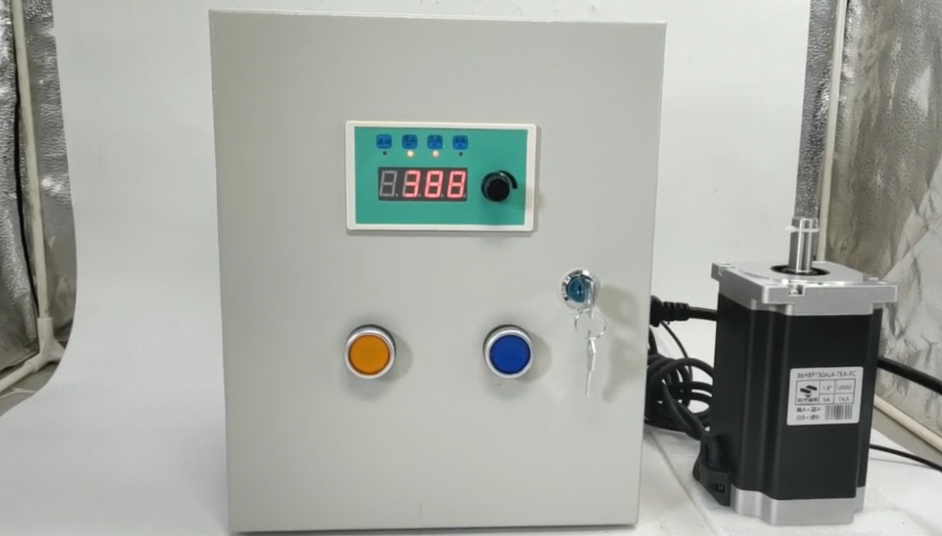

上圖為客戶訂購的cs10-3單軸控制箱,控制一套86的12N.m的步進電機運轉,實現按住按鈕電機正傳,松開按鈕,電機停止運轉,按住藍色按鈕電機反轉,松開電機停止運轉的功能。

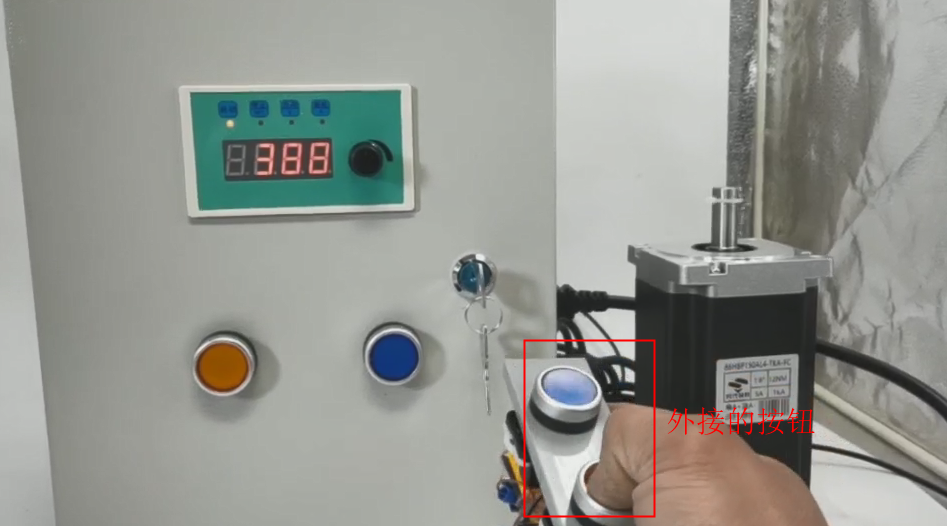

控制面板上有一組按鈕,也可以外接一組按鈕出來

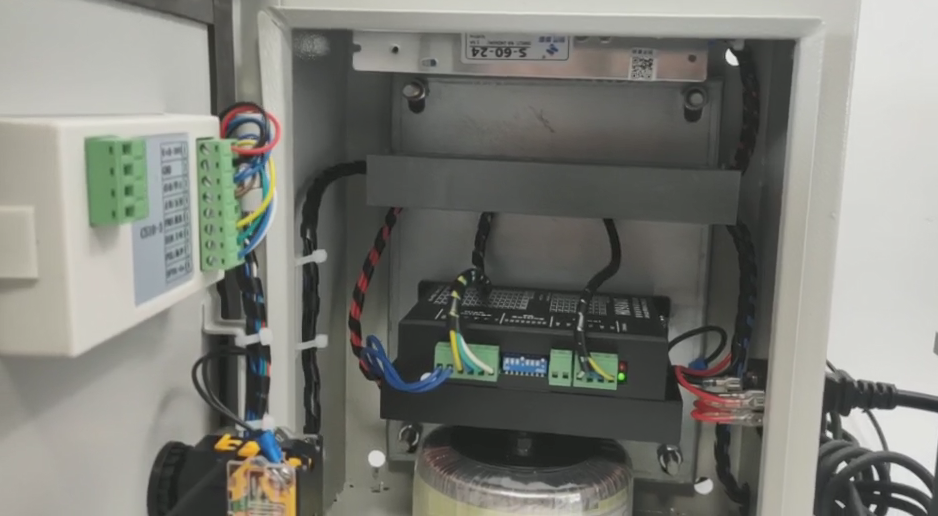

控制箱內包含一臺ZD-2HA860步進電機驅動,一臺60V-400W變壓器,給驅動器供電,一臺CS10-3無極調速控制器,和一臺24V-60W的開關電源給控制齊供電

具體產品如下:



時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造,采用業界先進的磁路設計方案具有良好的內部阻尼特性,運行平穩,無明顯振蕩區。上圖為86HBP155AL4S-TK0兩相混合式步進電機是時代超群推出的新款12NM步進電機,此電機性能要比同類市場相同扭矩的電機,磁力大,運行平穩,出線設計和密封圈的設計,讓電機抵抗惡劣環境的性能更佳,電機步距角1.8°,扭矩12N.m,電流5.8A,機身高150MM,軸Φ14MM。具體參數尺寸圖如下:


配套驅動DM860H兩相步進電機驅動器接口采用超高速光耦隔離;抗高頻干擾能力強;16種不同細分任意切換;自動半流鎖定;8 檔電流可調;支持脫機、使能、鎖定等功能;過壓、欠壓、過流保護。



時代代超群CS10-3脈沖發生器可以控制步進電機,伺服電機,電機轉速0-3000轉每分鐘,方波,電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能,能夠顯示實時轉速



另外CS10-3控制要想顯示的是真實轉速,必須調細分和伺服驅動保持一致,

調試方法如下:

常用的伺服電機默認是10000個脈沖轉一圈(可通過修改電子齒輪比修改),那么細分就是10000/200(固定值)=50細分。控制器要想顯示實時轉速,那么必須把細分TAb設置為50,TAB值可以設置1-64細分可選。

如何是1000個脈沖轉一圈,TAB設置為5即可

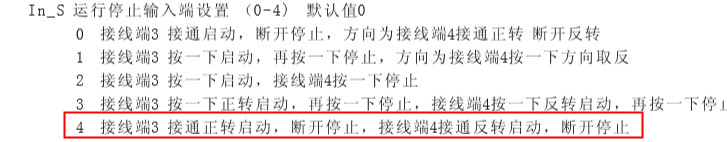

再次這款控制器如何實現按住按鈕電機轉,斷開停止的功能呢?


我們需要把運行模式調到4,即可完成
