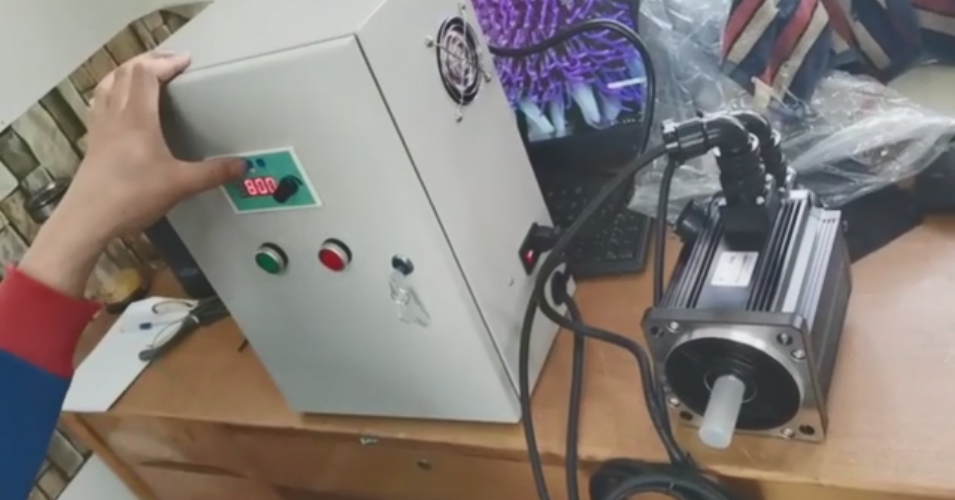

上圖為時代好群客戶訂購的一套1.8KW伺服單軸控制箱，可以實現點位器0-3000轉調速，按鈕控制正反轉，按鈕控電機啟停的功能。但是有客戶經常反映點位器調到****也只有一千轉，到不了3000轉，這是什么原因呢？ 首先我們要了解伺服驅動默認電子齒輪為1:1的情況下（也就是10000:10000），他的意思就是驅動器接收10000個脈沖電機才會轉一圈。 其次，要了解CS10-3控制的****脈沖頻率為30KHZ，所以如果驅動的單圈脈沖數太大的話，控制器可控制的轉速范圍是有限的。 所以我們必須伺服轉單圈所需要的脈沖數值降低才行。 如果您是3000轉的伺服，我們建議把伺服的電子齒輪比改成50:1,也就是10000:200（多少個脈沖轉一圈數值就寫多少）約分以后的數值，為什么要提不約分以前的數值呢，實際就是為了讓大家明白電子齒輪比的分母200，就是200個脈沖轉一圈的意思。
同理如果500個脈沖轉一圈，那么電子齒輪比就是10000:500，約分以后就是20:1,電子齒輪比分子改成20，分母改成1. 另外CS10-3控制要想顯示的是真實轉速，必須調控制器里邊一個TAB的參數（細分），這個數值更改為設定的多少脈沖轉一圈/200所得數值 比如伺服驅動設置為兩百個脈沖轉一圈，那么調試方法如下： 200/200（固定值）=1細分�？刂破饕腼@示實時轉速，那么必須把細分TAb設置為1. 如何是1000個脈沖轉一圈，TAB設置為5即可
時代代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-3000轉每分鐘,方波，電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能，能夠顯示實時轉速
上圖為時代超群2010年新推出110ST系列高性能交流伺服電機驅動套裝。110法蘭大小伺服電機包含，600W，800W，1.2KW，1.5KW，1.8kw,2KW多寬電機，電機出力大，響應快，速度高，轉動平滑，力矩穩定。 電機參數如下：
尺寸圖如下：
配套驅動SD300系列是30A的驅動器，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。
