目標與要求： 1.設計目標：使用機器人結合定位工裝，實現機器人自動焊接，解決人工作業造成的操作繁瑣，效率低，勞動強度大，對身體傷害大等問題。 2. 工件 L:2000-3000 W:500-1000 H:460-1000

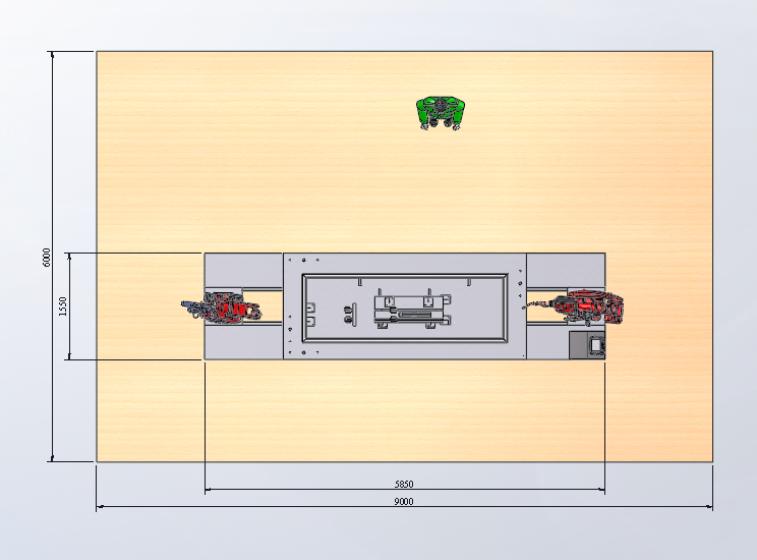

場地面積需求：
本工作站是專為貴司所訂制，用于機器人給產品做等離子清洗使用。工作站主要由以下幾部份構成： (1)、高強度焊接鋼構底座； (2)、產品自動固定及定位工裝； (3)、機器人焊機兩套； (5)、操作控制電柜； (6)、伯朗特焊接專用六軸工業機器人兩；

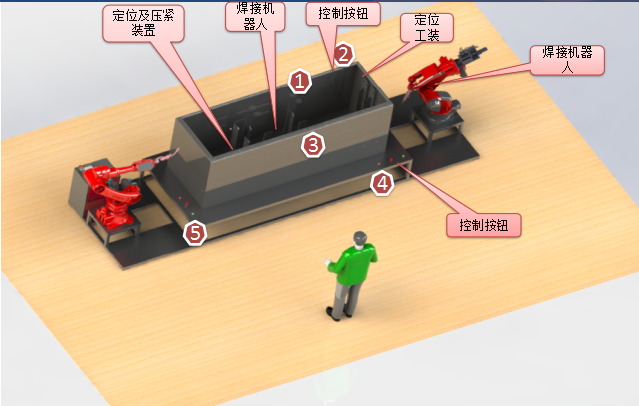

工裝結構及工作原理： 結構：底座支架、可調節定位治具、固定支架 動作流程： 1：工人將第一片片原料放到定位支架上 2：啟動當前工位啟動按鈕 3：定位吸盤將第一片吸好固定住 4：工人將第二片片原料放到定位支架上 5：啟動當前工位啟動按鈕 6：啟動總啟動開關 7：機器人自動開始焊接 8：依次循環
工作流程： 1：人工將1號一片工件擺放好啟動開始按鈕后吸盤將1號工件吸好固定住 2: 人工將2號一片工件擺放好啟動開始按鈕后吸盤將2號工件吸好固定住 3：在5號總開關按鈕處按啟動按鈕開始加工 4：機器人自動開始焊接 5：焊接完成后人工將成品取下 6：依次循環
產品介紹
