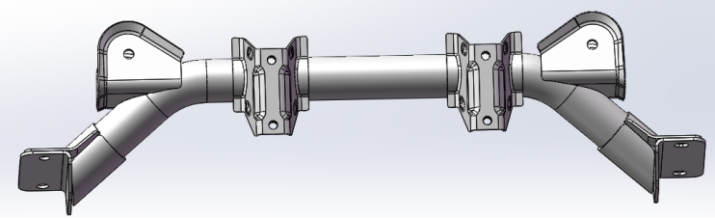

焊接工件名稱：摩托車架 產品實物：無 材質：鐵 對被焊工件的要求 工件誤差：包含精度誤差、位置誤差、焊縫間隙誤差； 1、工件焊縫周圍10mm內不能有影響焊接質量的油、水分和氧化皮； 2、人工點焊后，整體工件的尺寸偏差不能超過 ±1mm； 3、不同工件在夾具定位后焊縫位置度重復定位偏差不超過 ±0.5mm； 4、對接焊縫間隙小于0.5mm,大于0.5無法保證焊接品質； 備注：最終以技術協議為準。

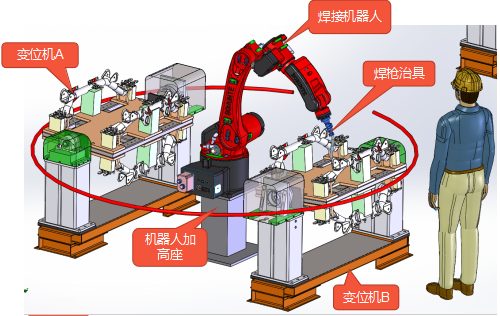

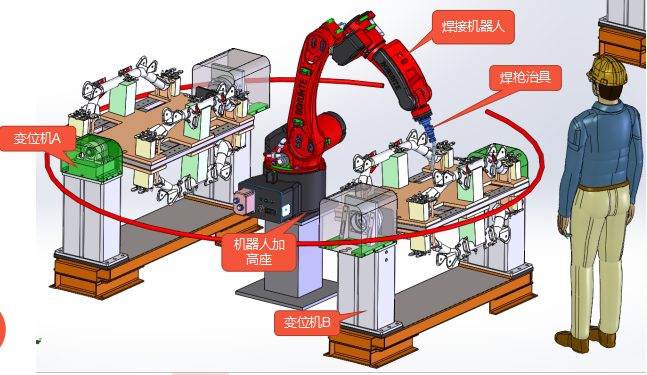

3D布局圖

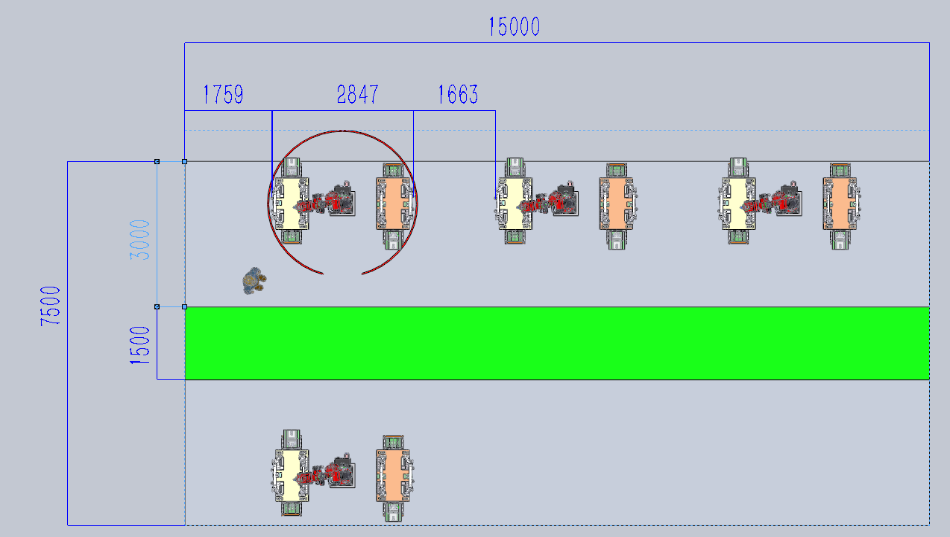

布局圖
1、焊接工裝由變位機和工裝板構成，變位機為主體 2、換工件時更換工裝板，工裝板有定位銷孔與變位機上定位銷配合定位，定位好以后在用螺絲鎖緊 3、其他能焊接的產品工裝與上圖中工裝板的切換方式類似

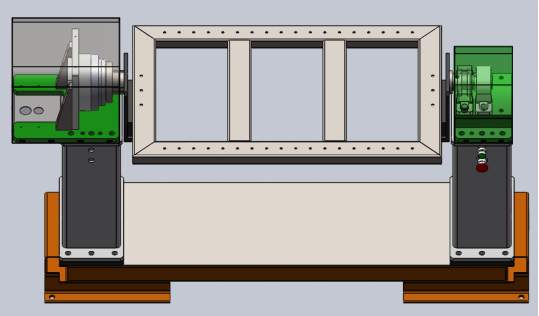

變位機

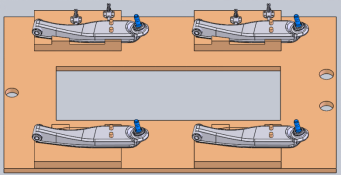

工裝1 工裝2
工裝2
工作流程 焊接變位機解析： 1、方案為雙工位焊接，每個工位焊接4個產品，點焊好的工件放置變位機上，變位機旋轉配合機器人完成整個工件焊接，機器人焊完后人工卸下已焊接好產品繼續裝夾焊接。 2、人工裝夾好工件后按啟動開關； 3、機器人收到信號到相對應工位焊接(因工件需要變位機翻轉焊接，工件放置變位機上，機器人焊完正面后，變位機翻轉，機器人繼續對反面焊縫進行焊接; 4、焊接時人工繼續裝夾另外一個工位的焊接工件，裝夾好后按預約啟動； 5、機器完成當前工位焊接后繼續對另一工位工件焊接； 6、人工卸下焊好工件再繼續裝夾工件焊接
設備設計技術規格 1、使用條件：電源AC220V/380V~15A，氣源氣壓0.55-0.7Mpa 2、設備各部件使用材料定義說明： 2.1氣動組件：氣缸及配件正常使用壽命可達1-3年的時間； 2.2供電部分：由斷路器、開關電源等組成，形成短路保護和穩定的DC輸出； 主控部分：由華成系統和驅動器組成，有利于日后的維護和固件升級； 監控部分：采用****品牌系列傳感器進行各工作位置自動檢測； 操作部分：采用華成觸摸屏操作面板控制方便操作維護使用； 2.3機構部分：零件材料為鋼材或合金鋁制作，零件外觀電鍍或陽極防銹處理； 2.4方案包含設備： 1、六軸機器人4臺（型號：伯朗特BRTRWD1506A）； 2、焊接變位機8套； 3、焊槍治具4套； 4、焊機電源4套； 5、定位工裝（數量根據產品種類確定，1款產品2套定位工裝）； 6、焊縫追蹤器4套（如需要） 7、機器人底座4套

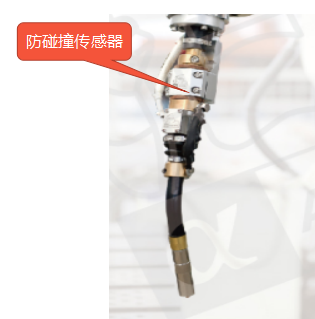

防碰撞傳感器：是為機器人焊槍設計急停機構，在機器人焊槍與障礙物發生碰撞時，它能提供可靠的停運功能，保護焊槍免于機械損傷。

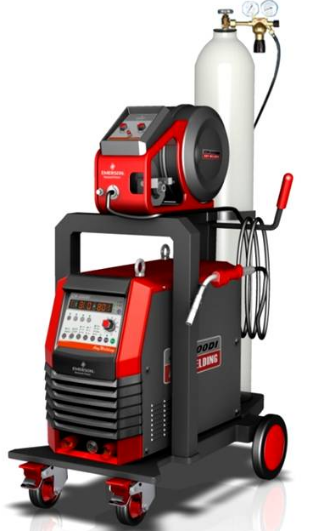

Ehave CM350AR是麥格米特公司為全球金屬加工制造推出的一款為自動焊接系統配套的全數字 IGBT 逆變 CO 2 /MAG/MMA 多功能焊接機。它以出色的電弧特性、可靠性以及高效率為客戶帶來更高品質更高效率的焊接體驗和價值，幫助客戶在產品金屬焊接加工環節上超越競爭對手，確�？蛻艟杏诤附右酝獾暮诵臉I(yè)務，從而讓客戶脫穎而出。
產品介紹
