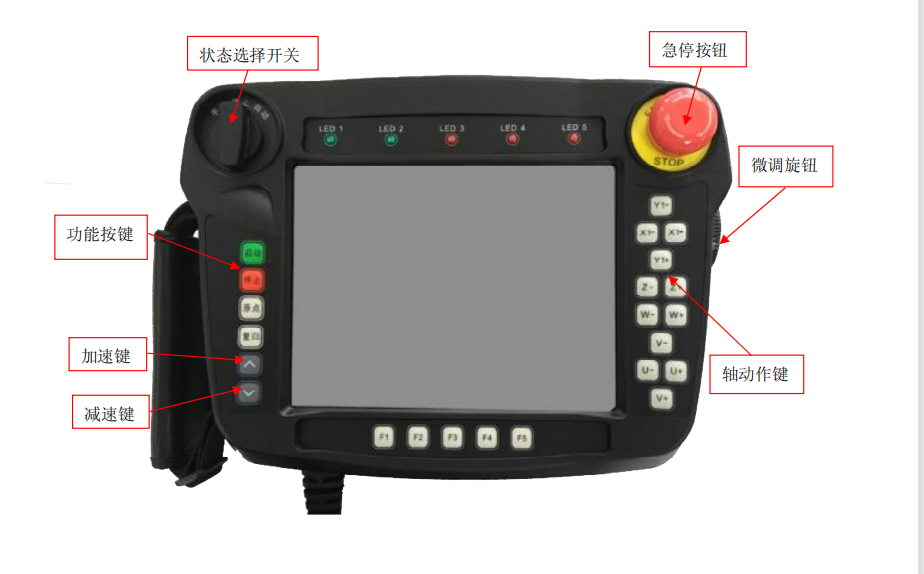

1 狀態選擇開關 手控器的狀態分為 3 種，分別為手動狀態、停止狀態、自動狀態。 【手動】 ：將狀態選擇開關打到左邊即進入手動狀態，顯示屏左上角圖標即變成 如圖 在此狀態下可以進行手動操作和編寫程序。 【停止】：將狀態選擇開關打到中間即進入停止狀態，顯示屏左上角圖標即變成 如圖 在此狀態下可以進行參數設定。
【自動】：將狀態選擇開關打到右邊即進入自動狀態，顯示屏左上角圖標即變成 如圖 在此狀態下可以進行全自動以及相應設置。
2 功能按鍵 【啟動】鍵：自動狀態下按下【啟動】鍵機械手進入自動運行狀態。停止狀態下先按一 下【復歸】鍵再按【啟動】鍵機械手進行原點復歸動作。 【停止】鍵：功能 1：全自動狀態下，按下此鍵，則系統進入單循環模式程序運行到模組 結束后停止，如果再按一次（連續兩次按）【停止】鍵則機械手立即停止運行。 功能 2：在出現報警的時候在停止狀態下按此鍵可清除掉已經解決的報警。 【原點】鍵：在停止狀態下，按下此鍵，再按下【啟動】鍵，則開始進行原點復歸動作。 注：可在此按鍵中選擇回原點的方式以及回原點的順序，詳情設置可查看 3.2.1.17 章節原 點指令功能說明。 【復歸】鍵：按一下【復歸】鍵再按一下【啟動】鍵所有軸依次回到原點位置。 注：也可在此按鍵里加入其他指令，詳情設置可查看 3.1 章節。 【加速/減速】鍵：用于調整手動與自動時的全局速度。
3 軸動作鍵 X+(X1+)鍵:按此鍵軸以當前速度向正方向移動；X-(X1-)鍵:軸以當前速度向負方向移動。 Y+(Y1+)鍵:按此鍵軸以當前速度向正方向移動；Y1-(Y1-)鍵:軸以當前速度向負方向移動。 Z+(Z+)鍵:按此鍵軸以當前速度向正方向移動；Z-(Z-)鍵:軸以當前速度向負方向移動。 U+(A+)鍵:按此鍵軸以當前速度向正方向移動；U-(A-)鍵:軸以當前速度向負方向移動。 V+(B+)鍵:按此鍵軸以當前速度向正方向移動；V-(B-)鍵:軸以當前速度向負方向移動。 W+(C+)鍵:按此鍵軸以當前速度向正方向移動；W-(C-)鍵:軸以當前速度向負方向移動。 軸運動類型分為兩類，一類是世界坐標運動，另一類關節坐標運動。在手動狀態下按下 選擇軸動作類型并按下軸動作按鍵相應的軸會動作。 操作流程：

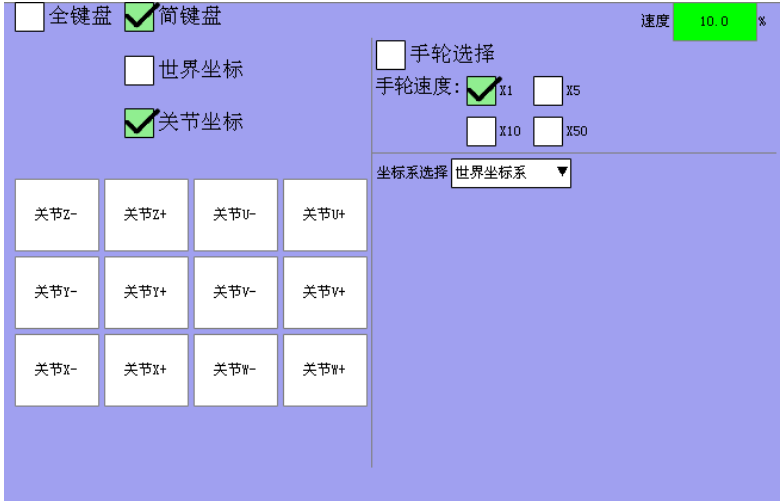

1、在手動狀態下單擊一次此 圖標打開手動鍵盤按鈕。 2、打開圖標后的圖如下所示，在此圖下選擇軸運動類型并按下相應的軸按鍵（鍵盤按鍵 或手控器上的按鈕），相應的軸就會動作。 3、手動速度控制：在手動狀態下可按下加減速鍵可任意調節速度。
