今天遇到一個客戶，反應，新買的剎車電機鎖不住。懷疑剎車壞了

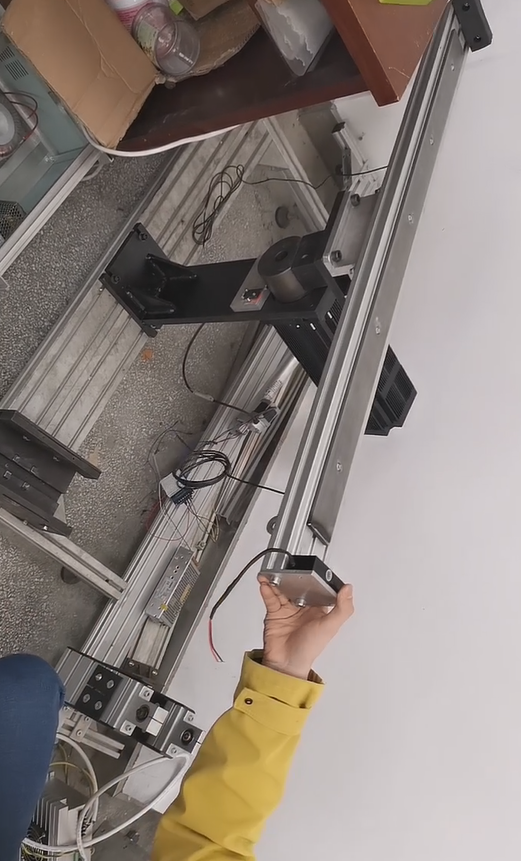

客戶反饋來的視頻中，電機在失電的情況下，電機軸應該是鎖死的，可是如上圖客戶在手動上下拖動負載的時候，竟然能上下晃動？ 所以客戶懷疑剎車壞了。 其實懂行的客戶應該可以一下發現問題的所在 上圖是一款50NM的電機，有很多客戶會認為剎車力度也那么的啊，這是錯誤的，實際上剎車的扭矩只有10NM，這種情況下，客戶帶動力臂很長，用輕松的力度就可以拖動10NM，所以會很輕松的轉動電機軸的。其實如果客戶卸下負載，用手轉動電機軸是無法轉動的。 真正的剎車損壞的情況下，剎車在失電的情況下，轉動電機軸不能鎖死的。這個轉動要考慮力臂的關系 我們要理解，剎車只是輔助功能。拉動超過剎車自身的扭矩，軸就可以動了。 客戶真正想解決他的問題，應該加減速機來解決，建議選用渦輪蝸桿減速機，具有一定自鎖力的同事，會放大剎車扭矩。當然也可以考慮用行星減速機
今天介紹一款130大扭矩帶剎車步進電機130HCY180AL3S-TK1B三相混合式步進電機 步距角1.2°，扭矩24Nm，電流6.8A，機身長180MM，軸徑Φ24MM，鍵8，出軸長52mm。 具體參數如下：
產品尺寸圖如下：
剎車獨立供電24V 斷電剎車，功率20W 扭矩10NM
可搭配新款ZD-2HE2270D三相步進電機驅動器。此款驅動器將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC80V-290V，適配電流在1.3A到7.0A、外徑57-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度可達60000步/轉。該產品廣泛應用于木工雕刻機、數控機床、電腦繡花機、包裝設備、陶瓷設備以及激光切割設備上。
特點： ● 設有16檔等角度恒力矩細分，分辨率60000步/轉 ● 反應頻率可達200Kpps ● 步進脈沖停止超過1.5s時，線圈電流自動減到設定電流的一半 ● 光電隔離信號輸入/輸出 ● 驅動電流1.3A/相到7.0A/相分16檔可調 ● 單電源輸入，電壓范圍：AC80V-290V ● 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
