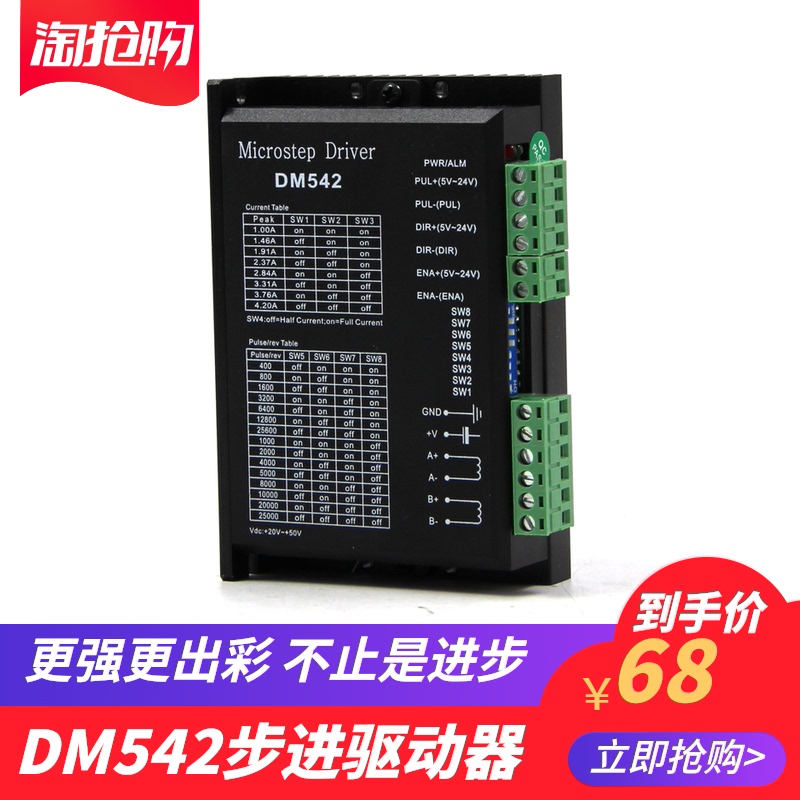

對于一些小白來說，拿到兩相步進驅動器及電機后一頭霧水；那么本篇就介紹一下兩相步進電機驅動器； 拿我司產品DM542舉例說明：
旁邊的引腳: V代表電壓，給驅動器供電用的。AB是兩相步進電機的接線端子，一般情況下，兩相步進電機可以通過改變電機線序更換電機的運轉方向。 三相電機替換其中的兩相就可以調換電機旋轉方向。 ENA表示電機使能信號，控制電機的停止與轉動； 信號端：DIR代表電機的轉向，靠電壓信號控制，高電平和低電平，高電平正轉，低電平反轉。PUL是步進的脈沖控制信號，通過脈沖數量控制電機運轉的步數（角度），步進電機是1.8度，旋轉一周給200個。 中間的白色撥碼代表細分和電流，有2種狀態on/off，兩種狀態對應著不同的電流與細分值設定；對應的電流/細分設置的表格在驅動器的正面有注明；
