上圖為一套三軸鉆孔機臺，采用的是時代超群CM35系列可編程智能控制器。控制器可同時控制三臺驅動器帶動電機同事工作�？蓪�(shí)現聯動控制，采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。

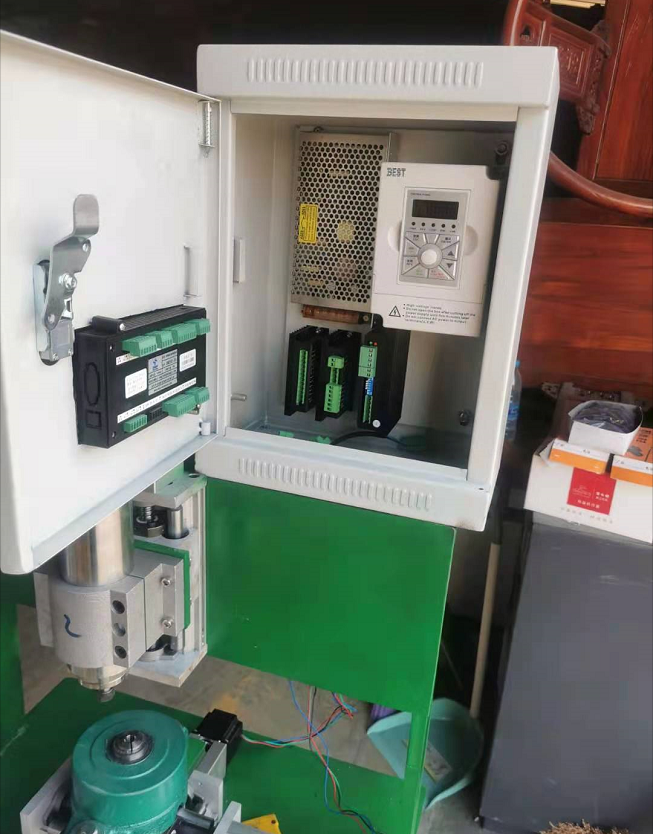

控制箱內，有三臺步進電機驅動帶三臺電機做XYZ運動，水平十字滑臺采用57步進電機，垂直Z軸滑臺采用剎車步進電機，一臺主軸變頻器做旋轉軸鉆孔用

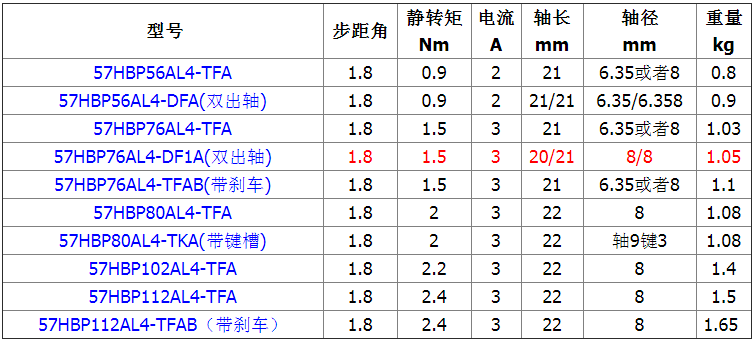

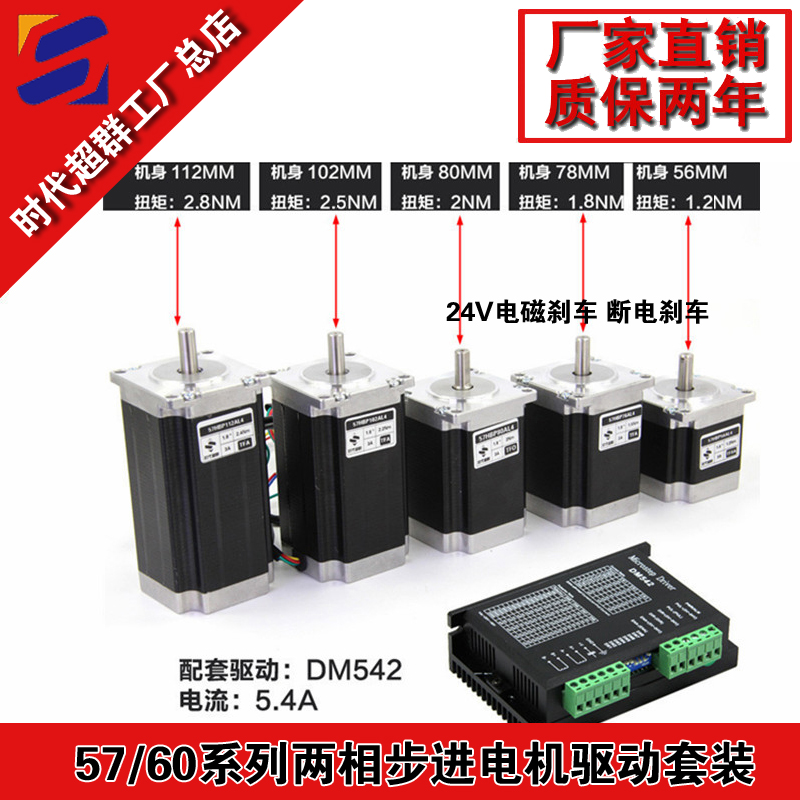

時代超群57系列步進電機高速大力矩、低噪音；可靠性強,溫升小、運行平穩。根據機身長短。力度不一樣，有57HBP56AL4,57HBP76AL4,57HBP80AL4,57HBP102AL4,57HBP112AL4多款型號，具體參數如下：

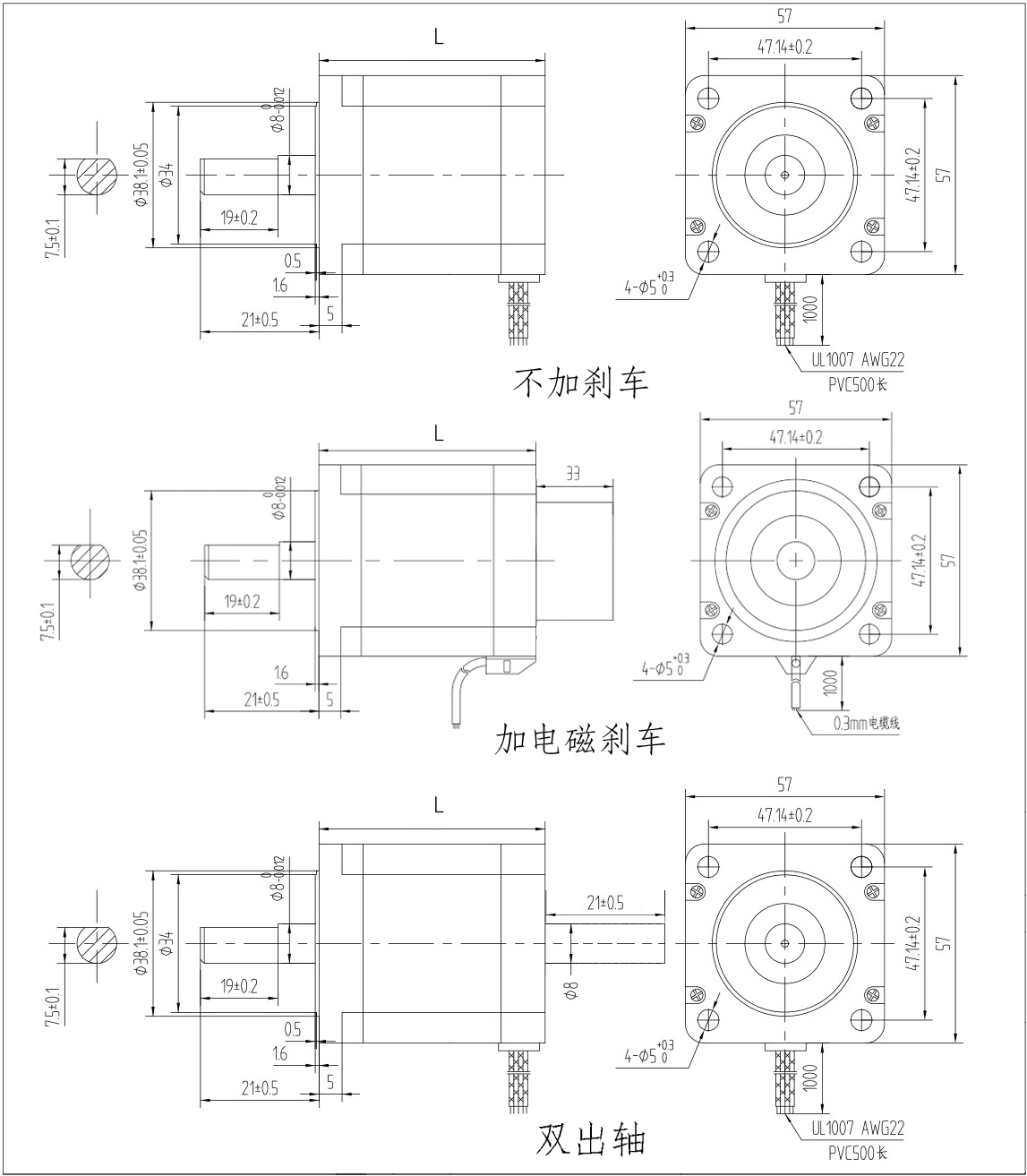

以上電機的安裝法蘭，出軸，出軸長度，安裝孔距都是一樣的，只是止口不一樣，具體尺寸圖如下
ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128細分任選;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。脈沖信號電壓為DC5-24V； 適合于各種轉速，尤其是高轉速運轉，噪音低，扭矩大，振動小。 時代超群此系列產品成功應用于以下產品： 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。
