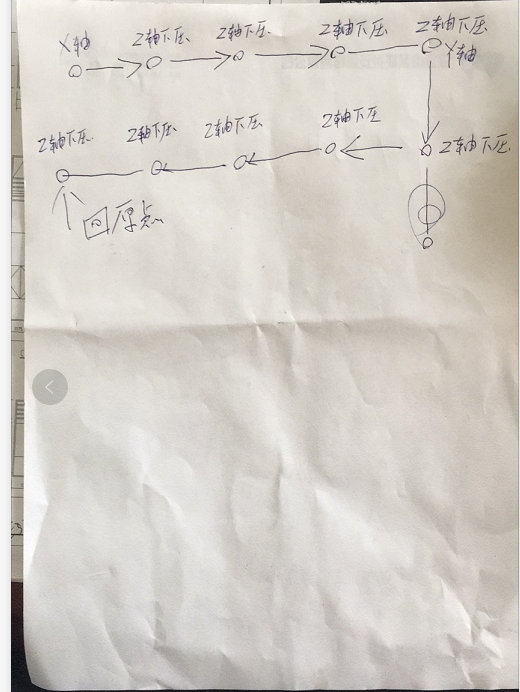

客戶需要CM35D實現圖中的動作：
具體編程如下： N01 相對運動 標號：1 X：0 Y：0 Z：10 F：500 （相對運動X Y Z的數值是走的距離，F(xiàn)是速度，假設Z軸電機正轉向下壓，這一步是向下壓10，速度是500） N02 相對運動 標號：2 X：0 Y：0 Z：-10 F：500 （Z軸電機反轉上升） N03 相對運動 標號：3 X：50 Y：0 Z：0 F：500 （假設X軸電機正轉向右，這步是X軸向右移動50，速度是500） N04 循環 標號：4 循環次數：3 目的標號：1 （打五個孔的話，需要循環3次，加上前面的動作，一共是5次，從標號1的程序指令開始循環） N05 相對運動 標號：5 X：0 Y：30 Z：0 F：500 （假設Y軸電機正轉向下，這步是Y軸向下移動30，速度是500） N06 相對運動 標號：6 X：0 Y：0 Z：10 F：500 （這步是Z軸向下壓） N07 相對運動 標號：7 X：0 Y：0 Z：-10 F：500 （這步是Z軸抬起） N08 相對運動 標號：8 X：-50 Y：0 Z：0 F：500 （這步是X軸向左） N09 循環 標號：9 循環次數：3 目的標號：6 （和第四步程序一樣） N10 結束 標號：10 （程序結束） 如需購買請聯系17698904995 趙工 微信同號 |
