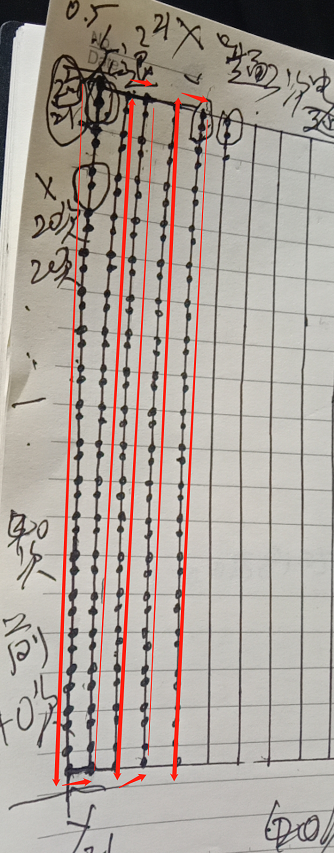

客戶想要實現X軸向下打孔，循環20次后，Y軸向右運動，到位置后，X軸向上打孔，循環20次后，Y軸向右運動，如圖所示，整個動作循環20次：
具體編程如下： 1、輸出 A1 輸出口號1 狀態：通 2、延時 A2 時間：1 3、輸出 A3 輸出口號1 狀態：斷 4、相對運動 A4 X：2mm F：500 5、輸出 A5 輸出口號1 狀態：通 6、延時 A6 時間：1 7、輸出 A7 輸出口號1 狀態：斷 8、相對運動 A8 X：21mm F：500 9、循環 A9 次數：19 目的標號：1 10、相對運動 A10 X：0 Y :21mm F：500 11、輸出 A11 輸出口號1 狀態：通 12、延時 A12 時間：1 13、輸出 A13 輸出口號1 狀態：斷 14、相對運動 A14 X：-2mm F：500 15、輸出 A15 輸出口號1 狀態：通 16、延時 A16 時間：1 17、輸出 A17 輸出口號1 狀態：斷 18、相對運動 A18 X：-21mm F：500 19、循環 A19 次數：19 目的標號：11 20、相對運動 A20 Y：21mm F：500 21、循環 A21 次數：18 目的標號：1 22、絕 對運動 A22 X:0 Y:0 F：1000 22、結束
|
