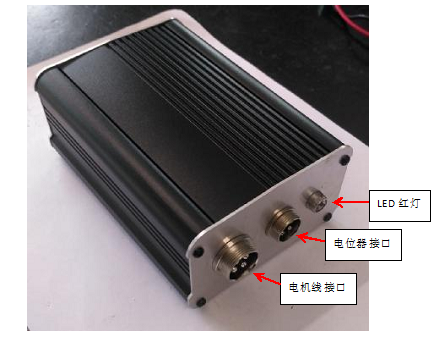

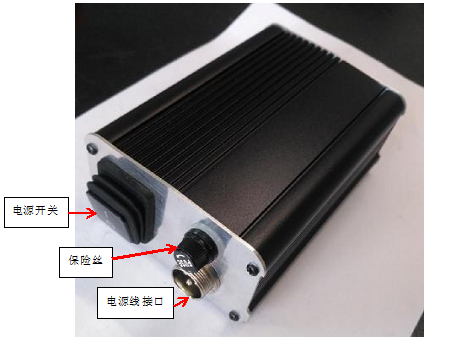

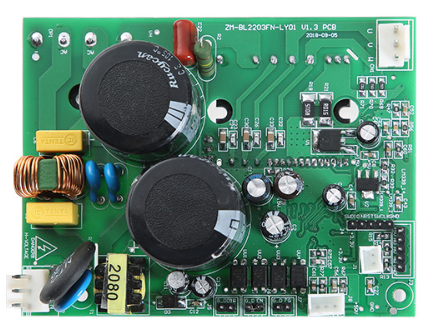

上圖為一款打磨機專用的直流無刷控制器�？梢则�(qū)動500W以內無霍爾直流無刷電機，交流220V供電，操作方便，客戶定做。內部板子示意圖如下：

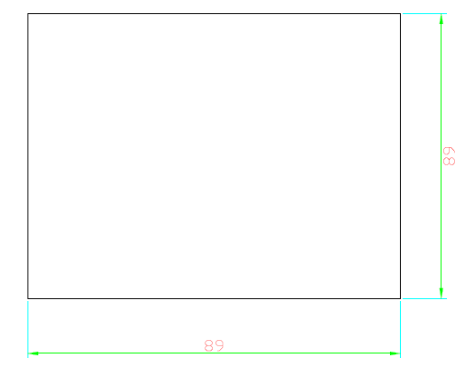

板子尺寸圖如下：

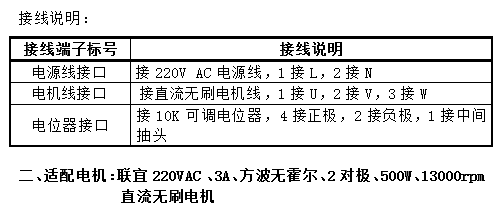

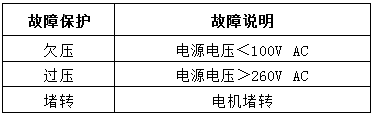

（1）按上述接線說明接上電機線、電源線、調速電位器，調速電位器調到最�。� （2）上電，打開電源開關，電機停止，紅燈慢閃，將電位器調到****，電機運轉，轉速約13000rpm（開環），驅動板上紅燈快閃；加載到電流5.5A（±0.5A）進入恒扭矩模式運行，繼續加載電機轉速下降，電流保持恒定5.5A（±0.5A）； （3）調速電位器調小，電機轉速下降，調到最小，電機停止，驅動板上紅燈慢閃； （4）斷電，電機停止，驅動板上紅燈滅。 （5）驅動板具有欠壓、過壓、堵轉等故障保護功能，當故障保護后，電機停止，線路板上紅燈常亮，排除故障后斷電重新上電或?qū)㈦娢黄髡{(diào)到0可恢復正常運行。故障保護說明如下表所示：

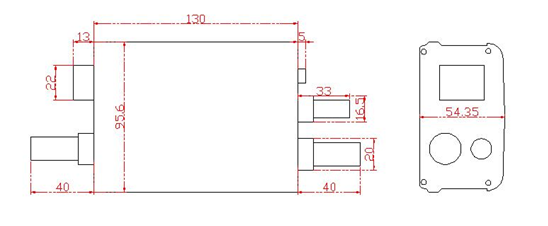

驅動器外形尺寸圖：
