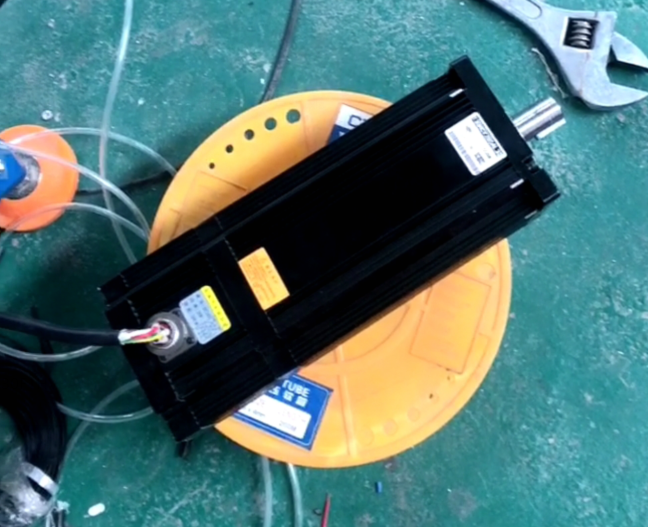

上圖為一款50NM帶電磁剎車的步進電機。這款電機客戶在使用的時候發現電機不轉，不知道是剎車問題，還是什么問題，如何排除呢？ 首先我們知道剎車時斷電剎車，24V供電。對應引腳為1腳和2腳，正負不分 如下圖
客戶給剎車通電以后，剎車打開，但是發現電機軸無法用手?jǐn)Q動，用扳手也擰不動，懷疑電機有問題，其實不然，因?yàn)?0NM電機在電機通電的狀態下，自鎖力是很大的即使剎車打開，也不容易擰動的 正確判斷是剎車好壞的辦法是 1，剎車供電24V， 2, UVW相線不要接。也就是不給電機供電。 這個時候去擰電機軸，可以用扳手?jǐn)Q動的�？蛻艚�(jīng)過這樣的操作以后發現電機是沒有問題的 那么在檢查驅動線路，做問題排除，最終問題在控制線路上。

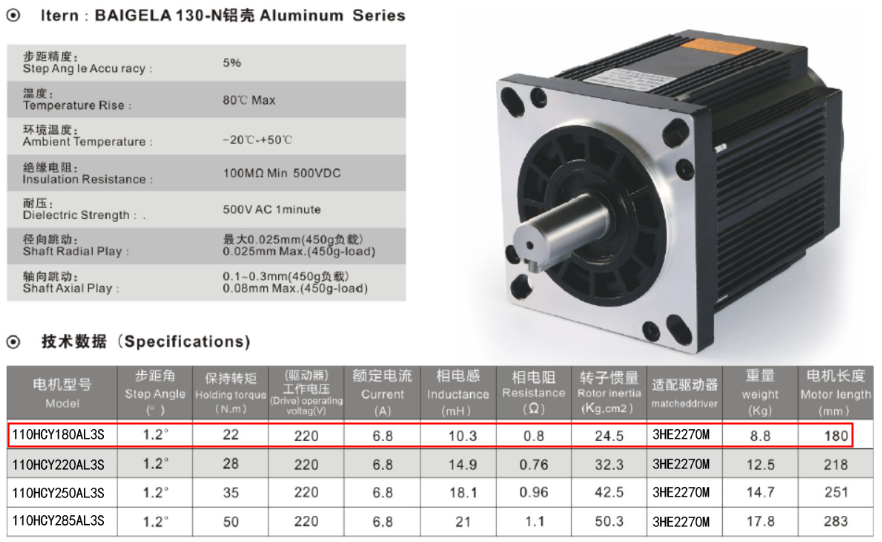

130大扭矩帶剎車步進電機扭矩22NM-50Nm不等，電流6.8A，機身長180MM，軸徑Φ24MM，鍵8，出軸長52mm。 具體參數如下：
產品尺寸圖如下：
剎車獨立供電24V 斷電剎車，功率20W 扭矩10NM
可搭配新款ZD-2HE2270D三相步進電機驅動器。此款驅動器將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC80V-290V，適配電流在1.3A到7.0A、外徑57-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度可達60000步/轉。該產品廣泛應用于木工雕刻機、數控機床、電腦繡花機、包裝設備、陶瓷設備以及激光切割設備上。
特點： ● 設有16檔等角度恒力矩細分，分辨率60000步/轉 ● 反應頻率可達200Kpps ● 步進脈沖停止超過1.5s時，線圈電流自動減到設定電流的一半 ● 光電隔離信號輸入/輸出 ● 驅動電流1.3A/相到7.0A/相分16檔可調 ● 單電源輸入，電壓范圍：AC80V-290V ● 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r，驅動器自動恢復電機相位）
