有一部分客戶對步進電機有疑惑 所以本次討論關于步進電機接線方面的問題
以時代超群驅動器DM542接線圖為例：

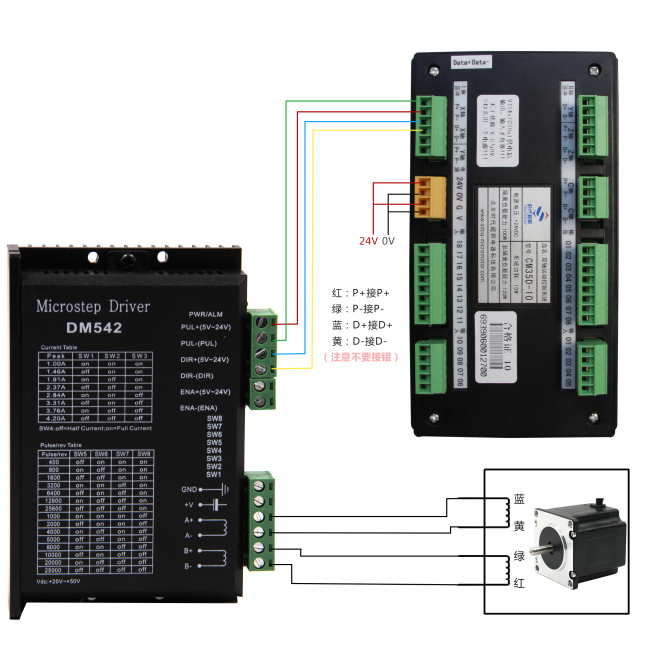

下圖為57電機接驅動器542接線圖
86步進電機接線方法差不多類似 只是線序顏色不同 86及以上電機線序是白、綠、藍、黑，對應接線：分別對應A+、A-、 B+、B-；如果電機轉向與要求相反，調換以下A+A-的兩根線位置就可以了

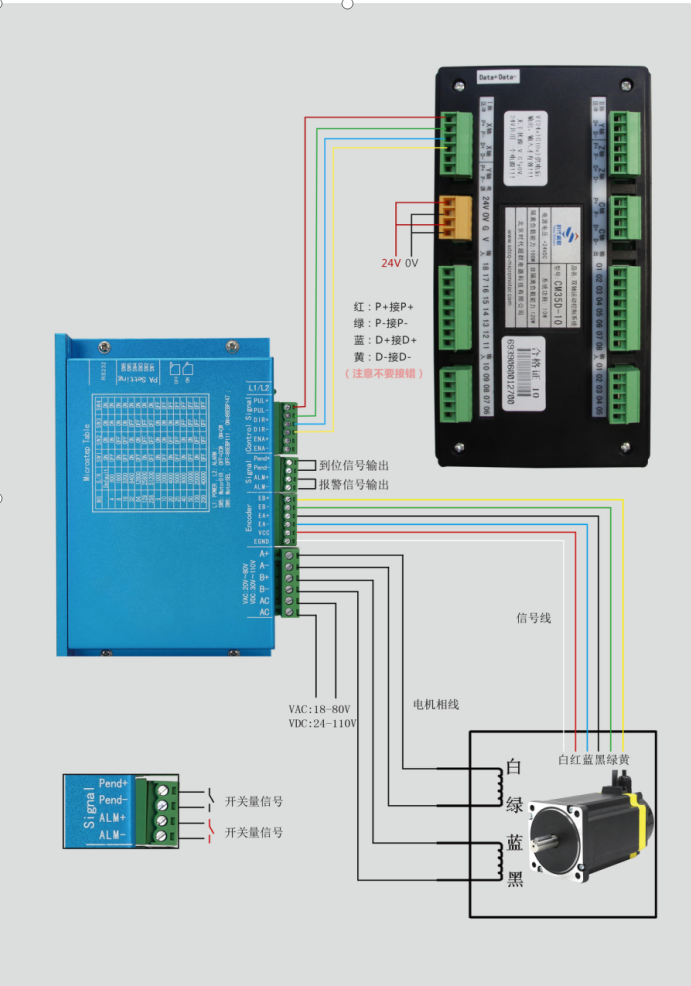

閉環電機相對開環電機區別就是多了編碼器線 所以接線的時候需要注意一下編碼器線線序的問題 以閉環電機接線圖為例
閉環電機的線序白、綠、藍、黑 分別對應A+、A-、 B+、 B-外，編碼器線線序黃、綠、黑、藍、紅、白分別對應EB+、EB-、EA+、EA-、VCC、EGND 開環電機 、閉環電機接控制器的一般的接線方式都是一樣的 P+接P+、 P-接P-、 D+接D+ 、 D-接D- 其他產品咨詢可致電13126998522
|
