設計目標與要求： 設計目標：使用機器人結合定位工裝，實現機器人自動上下料，解決人工作業造成的操作繁瑣，效率低，勞動強度大等問題。

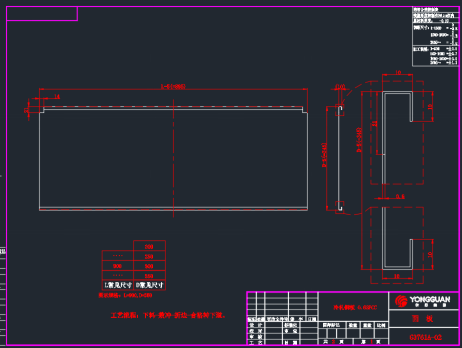

工件尺寸（規格型號：G3761-A L=900 D=350）

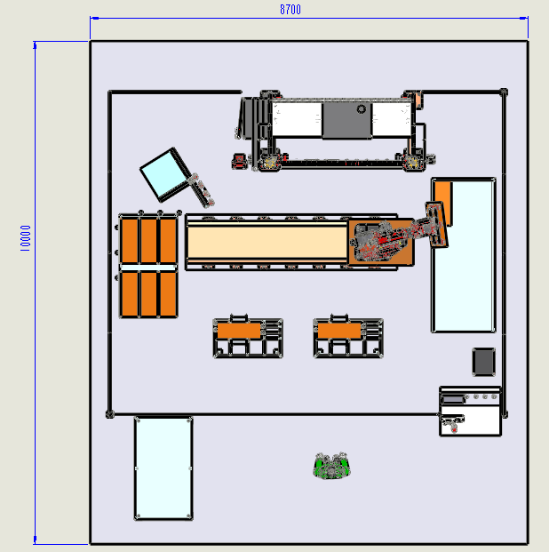

場地面積需求：

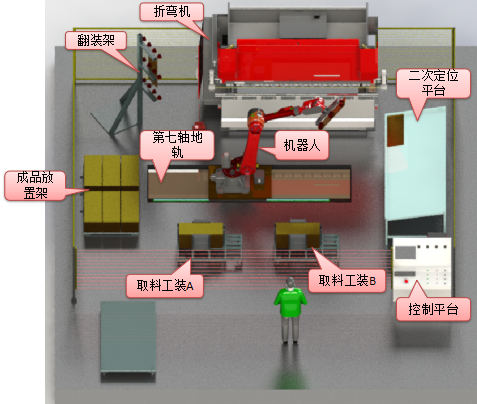

本工作站是專業為貴司所訂制，用于折彎機上下料。工作站主要由以下幾部份構成： （1）、1臺機器人 （2）、1套第七軸地軌（自動） （3）、2套取料工裝； （4）、2套成品放置架； （5）、1套二次定位平臺 （6）、1套翻裝架 （7）、1套控制平臺 （8）、地坑 （9）、1套安全系統

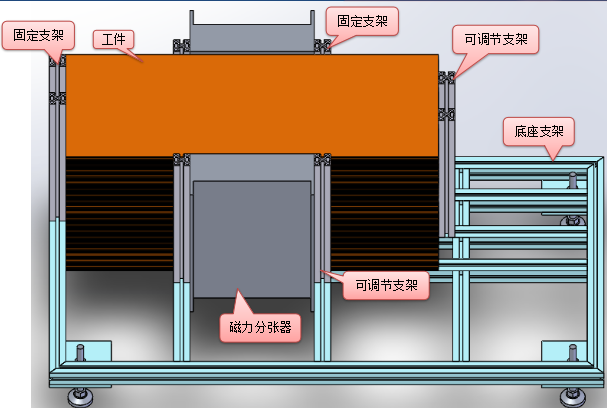

取料工裝結構及工作原理：
結構：底座支架、可調節支架、固定支架、磁力分張器
動作流程： 1：將工件兩邊先靠在固定支架上 2：再將移動支架移動到工件另外兩邊上，固定工件位置
其中磁力分張器將上下兩片料分離開，避免粘料的情況出現

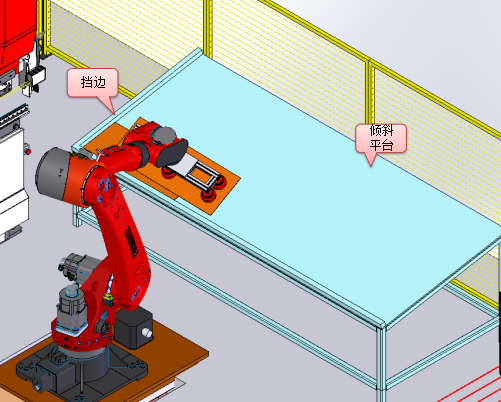

二次定位工裝結構及工作原理：
結構：傾斜平臺、擋邊
動作流程 1：機器人將工件從取料機上取出 2：將工件放置到傾斜平臺上 3：工件滑動到擋邊上進行二次定位 4：機器人抓取工件進行下一工序
短料翻轉架結構及工作原理：
結構：固定架、吸盤
工裝原理： 1：機器人將工件放置在翻轉架的吸盤上 2: 翻轉架上的吸盤抽真空將工件吸住 3：機器人吸盤破真空 4：機器人再到翻轉架的反面吸取工件，從而實現翻轉的動作
工作流程： 1：人工將工件放置在取料工裝A、B上 2: 機器人先去工裝A上取料（工裝A上取完，再到工裝B上取料，此時工裝A補料，工裝B取完再到工裝A上取料，此時工裝B補料，如此反復） 3：機器人將工件放置到二次定位平臺上進行二次精準定位 4：機器人將重新定位好的工件抓取至折彎機上進行折彎 5：如果需要翻轉的工件，放置到翻裝架上進行翻面 6：最后將成品放置到成品放置架上 7：放置架放滿后，將成品放置架和成品整體移走，換新成品放置架繼續作業
