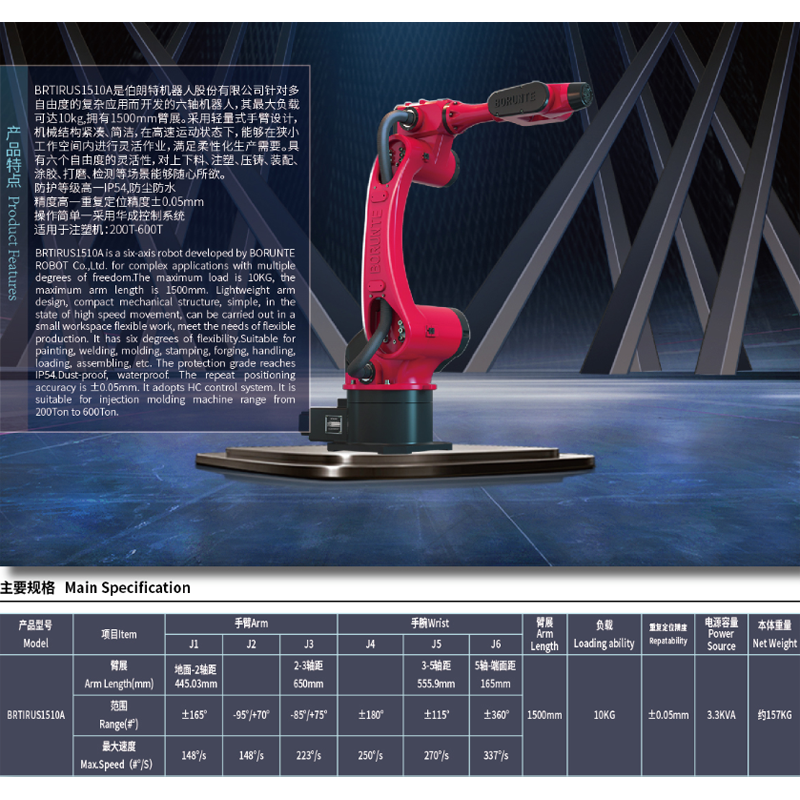

設備設計技術規格： 1、使用條件：電源AC220V/380V~15A，氣源氣壓0.55-0.7Mpa 2、設備各部件使用材料定義說明： 2.1氣動組件：氣缸及配件正常使用壽命可達1-3年的時間； 2.2供電部分：由斷路器、開關電源等組成，形成短路保護和穩定的DC輸出； 主控部分：由華成系統和驅動器組成，有利于日后的維護和固件升級； 監控部分：采用****品牌系列傳感器進行各工作位置自動檢測； 操作部分：采用華成觸摸屏操作面板控制方便操作維護使用； 2.3機構部分：零件材料為鋼材或合金鋁制作，零件外觀電鍍或陽極防銹處理； 2.4方案包含設備（以下為一臺注塑機配置） 1、六軸機器人1臺（型號：BRTRWD1510A）； 2、上料機構1套； 3、夾具1套；

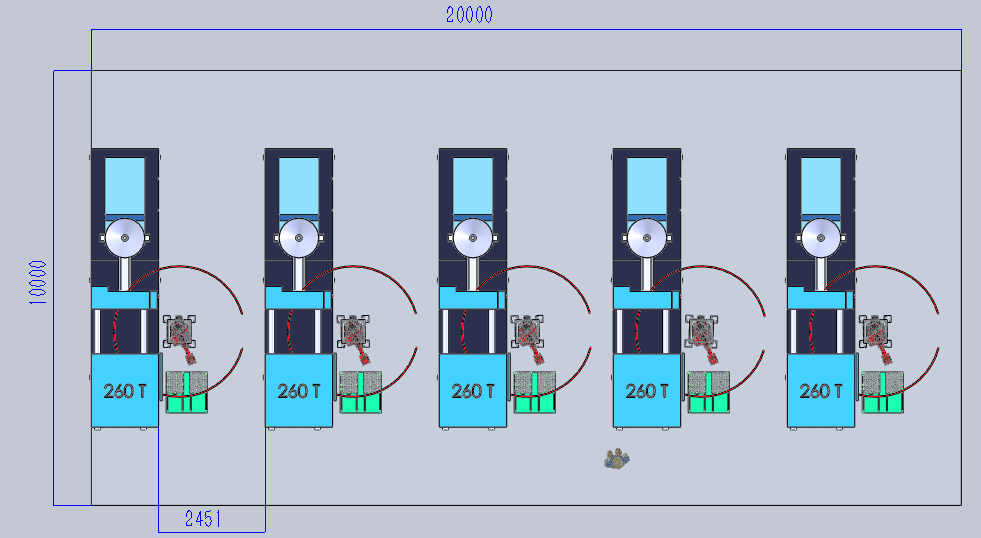

整體尺寸布局圖
供料結構

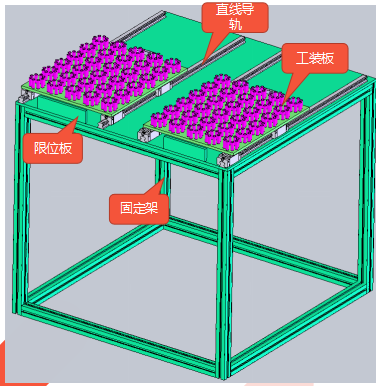

1、工裝板在直線導軌上可先后移動
2、人工上料時，人工先將工裝板拉到上料位置，上完料后，再將工裝推到最前面（最前方有限位板限位）
3、工裝板分為A\B工裝板，便于循環上料，****程度提高生產效率
4、工件在工裝上擺放的布局與注塑機磨具一致 夾具

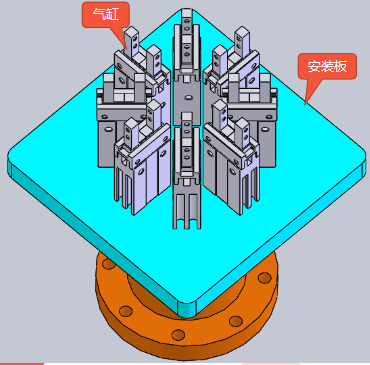

1、氣缸分布與工件在注塑機磨具中分布一直，便于機器人一次性放料

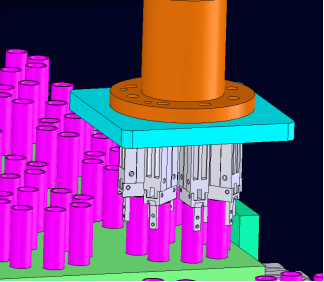

2、當需要一次性埋入8個零件時，則一次性抓取8個工件
3、當需要一次性埋入4個零件時，則一次性抓取4個工件 工作流程
1、人工先將工件擺放在工裝A、B上 2、機器人先取工裝A上工件 3、機器人將工件埋入注塑機中 4、工裝A上取完后，再取工裝B上的工件 5、機器人在取工裝B上工件時，人工將工裝A拉出工作區域，再將工件擺放好，完成后將工裝A推回工作區域 6、工裝B上的工件去完后，繼續取工裝A上，如此循環往復
備注： 1、雙工位可實現換料車時，設備不停，從而提高生產效率 2、注塑周期：70S 3、生產周期：1pcs/90s 4、補料周期： 1、埋4個工件：約60min/次 2、埋8個工件：約30min/次
