在工業控制線路和現在的家用電器控制線路中，常常會有中間繼電器存在，對于不同的控制線路，中間繼電器的作用有所不同 ，我們主要以它在工業控制線路中的應用為主，如圖：

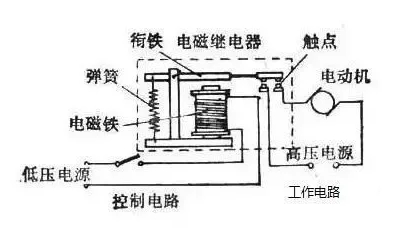

中間繼電器就是繼電器 ，都是由固定鐵芯、動 鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點分開，常開觸點閉合;線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。

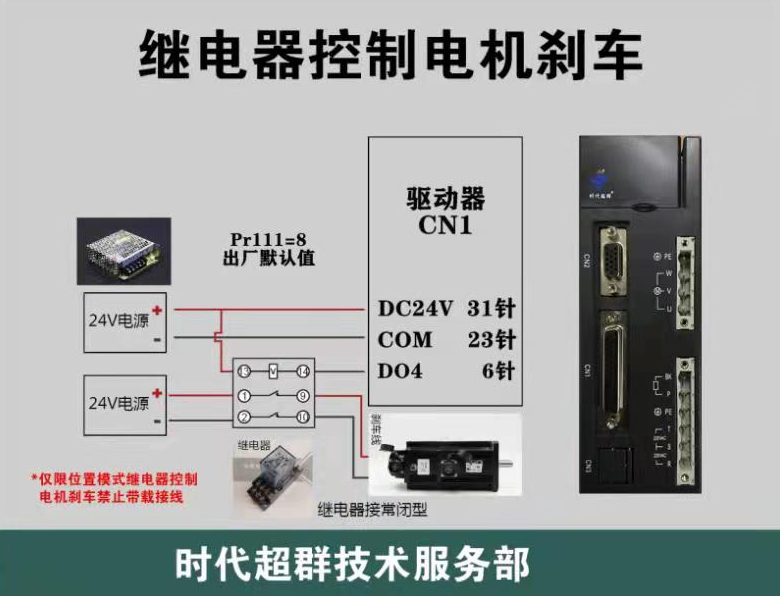

伺服剎車電機連接繼電器 控制剎車電機運轉

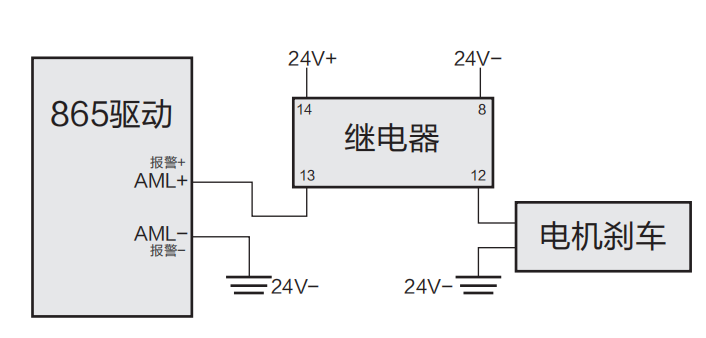

以伺服剎車電機接繼電器為例 通常我們用到剎車電機 一般都是用在垂直運動場合，剎車電機未通電時， 電機處于鎖死狀態 電機軸不轉 ，通電之后電機才能運轉，我們可以設想一個場景 剎車電機在停止供電之后，電機內還是有一定的電量的 這一小部分電量 并不會讓電機馬上停止 會在運動一段時間 可能會造成電機的脫落 對電機本身的安全會有些影響 ，電機安裝中間繼電器 可以讓電機馬上處于鎖死狀態 對電機起到一個保護的作用；中間繼電器的轉換作用，可以把直流與交流、高壓與低壓分開 可以使電機不會因為電壓過高燒毀電機 從而有效的起到保護電機的作用； 步進剎車電機接繼電器的線路圖
|
