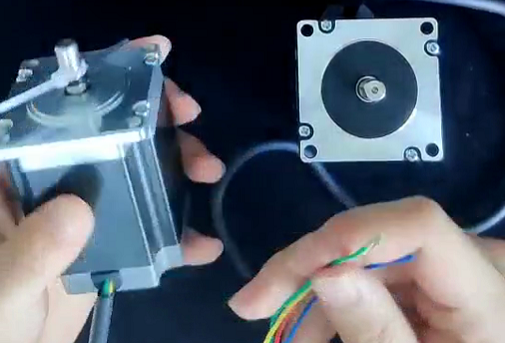

今天教大家步進電機怎么接線。這是一個兩相的四線步進電機（如下圖）

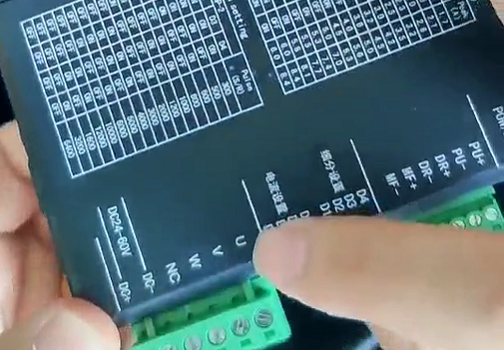

它使用的過程中一定要配一個驅動器，接到這里（如下圖）
有的朋友不知道這四根線怎么接，我們來看一下。這四根線沒有任何短接的情況下，我們擰一下電機軸，可以很輕松的擰動。

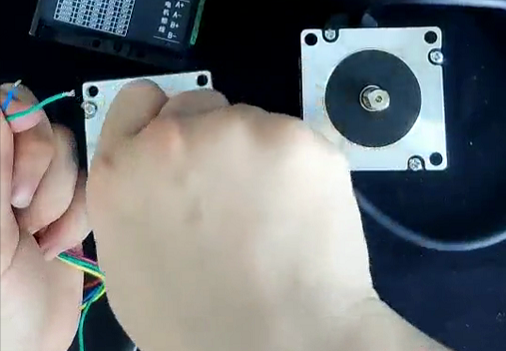

我們把紅色和綠色擰一股，再去擰電機軸可以發(fā)現電機軸阻力變大，那這兩根就是一相（A相或者B相）。黃色和藍色擰一股，阻力變大，它倆也是一相，接到A相（A+A-)或者相(B+B-)，不用分正負。
以上是兩相的，下面是三相的。他有三根線（如下圖）
都不短接，我們試試擰下電機軸，很輕松也能擰動。任何兩根短接下，我們都會發(fā)現有阻力。所以三根線的可以隨便接，接UVW上。
