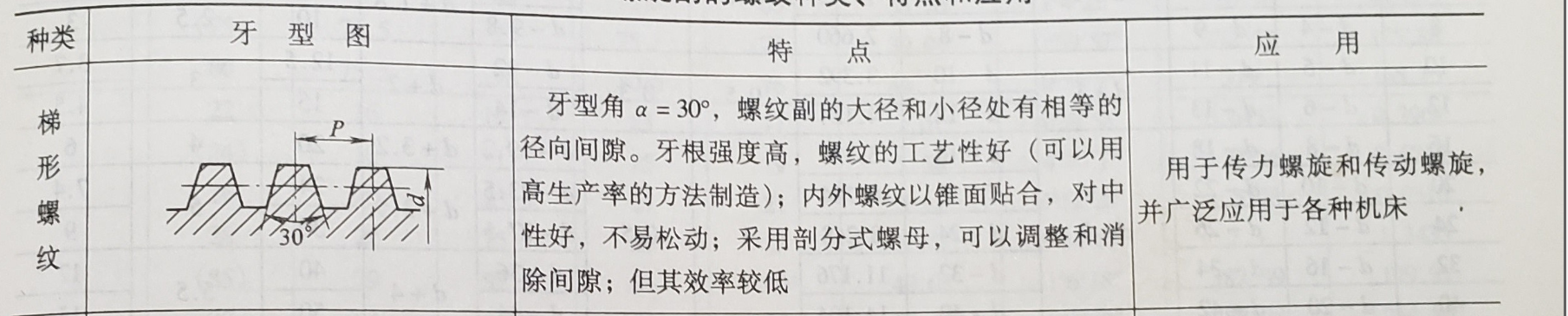

梯形絲桿螺紋定義：

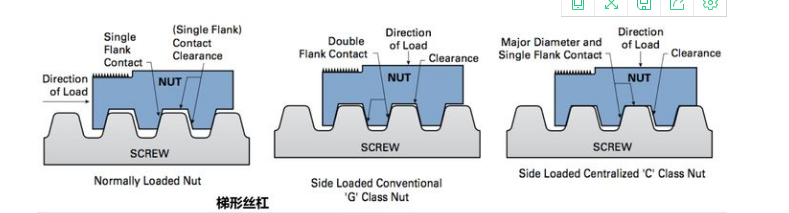

梯形絲杠結構圖：

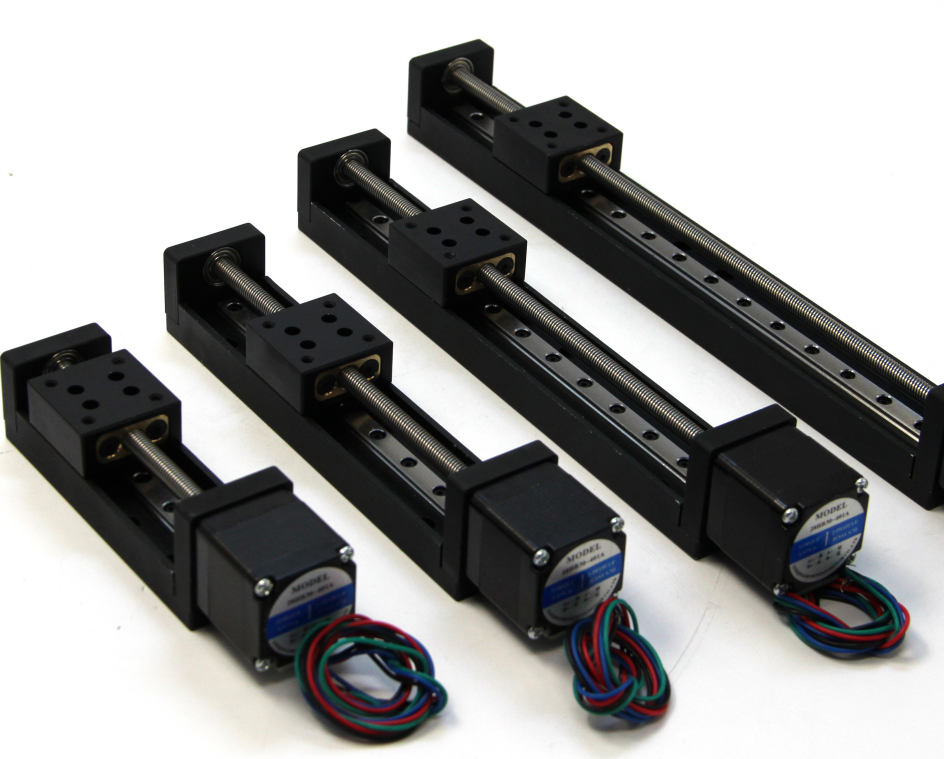

由上圖我們可以看出，梯形絲桿與滾珠絲桿從結構上的不同之處在于 梯形絲桿沒有滾珠 那么螺母和絲桿之間的運動完全靠機械接觸產生滑動，是滑動摩擦，所以梯形絲杠也叫滑動絲杠 又由于傳動效率低下 從能量的角度來說 滑動摩擦特別是高速運動 容易產生大量的熱 如果絲杠或者螺母受不了容易造成損壞變形 所以梯形絲杠不太適合高速運行 但梯形絲桿的優勢就是自鎖性好，很多時候選擇梯形絲桿，就是選擇這個優勢 時代超群梯形絲桿有以下幾款： 適用28電機微型梯形絲桿滑臺，如下圖 軸徑有6mm、8mm 2種 又由他的軸徑 常用規格分別有0602/0610/0612 及0802/0804/0808等幾種 滑臺的行程可以根據適用需要定制

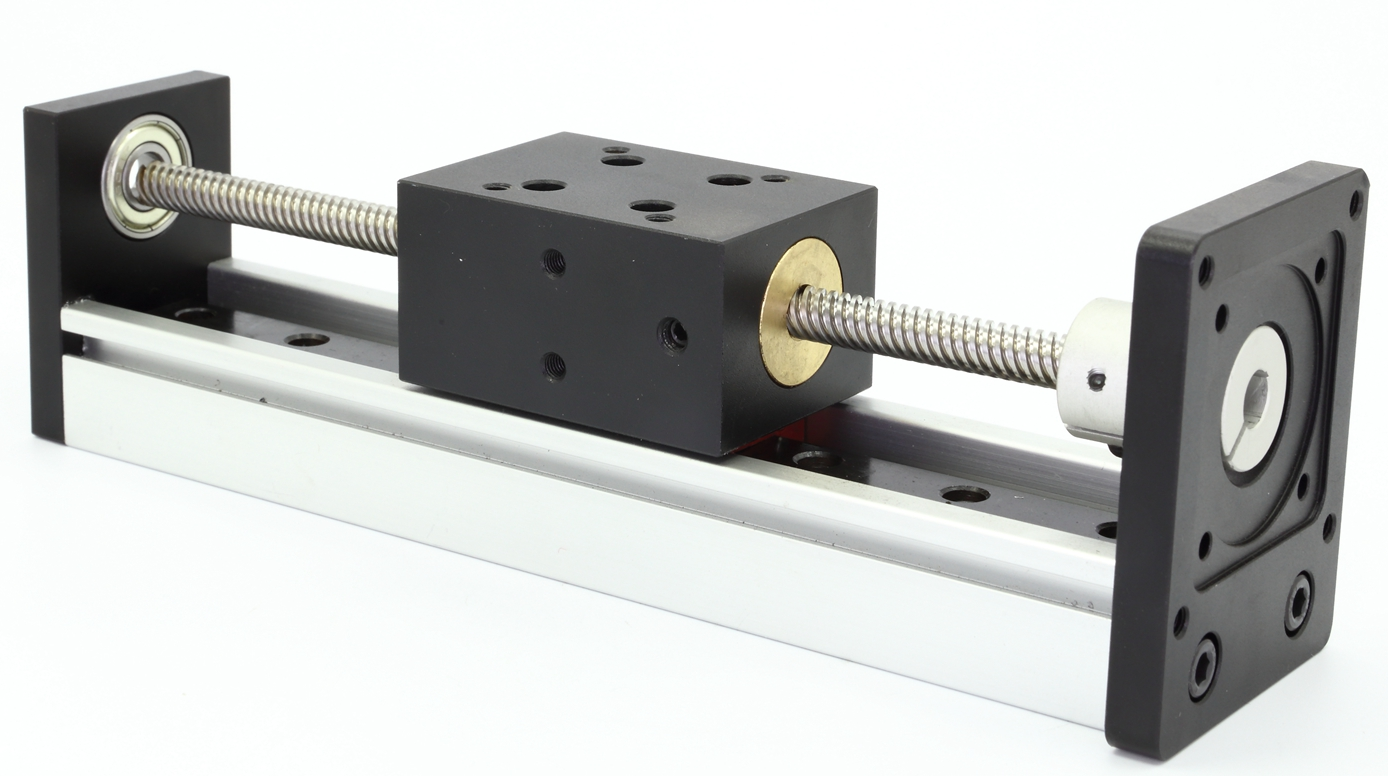

再稍微大些的電機例如39/42/57的梯形絲桿滑臺，如下圖：軸徑12mm 導程4mm 2者的外觀上區別就是軸徑和導程的區別：

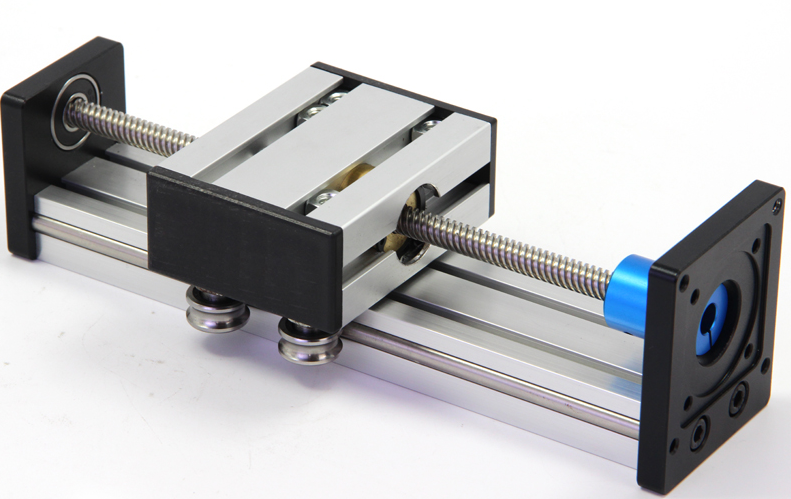

為了應用于多種使用場合的滑輪梯形絲桿DTX系列及雙光軸梯形絲桿ETX系列 ， 如下圖：
當然和滾珠絲桿相較而言 由于梯形絲桿的結構 精度不高 承重限制 使他的使用范圍也是非常有限 但是針對一些負載不大 精度要求不高的場合 梯形絲桿低價成本相較滾珠絲桿具有一定優勢
|
